Електричний струм у нашому домі нагадує невидиму річку, що тече крізь дроти, живлячи лампи, холодильники й комп’ютери. Але коли ця річка виходить з берегів через несправність, заземлення стає тим рятівним каналом, який відводить небезпеку в землю, захищаючи нас від удару. Уявіть, як ви, озброєні інструментами та знаннями, самотужки створюєте цю захисну систему – це не просто технічна задача, а справжня інвестиція в спокій вашої родини, особливо в часи, коли енергетичні виклики в Україні змушують нас переосмислювати домашню безпеку.
Заземлення не є розкішшю; це базова вимога сучасних норм, як-от ПУЕ (Правила улаштування електроустановок), оновлені станом на 2025 рік. Воно запобігає накопиченню статичної електрики, мінімізує ризики від блискавок і забезпечує стабільну роботу чутливої техніки. А для тих, хто живе в приватному будинку чи гаражі, саморобне заземлення може стати рятівним колом під час частих перепадів напруги, які ми спостерігаємо останнім часом.
Чому заземлення стає необхідністю в сучасному домі
Уявіть старовинний будинок, де дроти тягнуться, як коріння дерева, але без надійного зв’язку з землею – один короткий замикання, і вся система перетворюється на пастку. Заземлення діє як якір, що стабілізує цю мережу, відводячи надлишковий струм углиб ґрунту. За даними Міністерства енергетики України, станом на 2025 рік, понад 40% аварій в електромережах приватних господарств пов’язані з відсутнім або неефективним заземленням, що призводить до пожеж чи уражень струмом.
Особливо актуально це для регіонів з вологим кліматом, де ґрунт добре проводить електрику, або для будинків з сонячними панелями та інверторами, які вимагають посиленого захисту. Без заземлення ваша побутова техніка ризикує вийти з ладу від найменшого сплеску, а в гіршому випадку – стати джерелом небезпеки. Я, як людина, яка бачила, як сусіди борються з наслідками зливи, що “загнала” блискавку в незаземлений котел, можу сказати: це той крок, який робить ваш дім фортецею проти невидимого ворога.
І ось цікавий нюанс – у 2025 році, з поширенням смарт-будинків, заземлення інтегрується з системами автоматизації, дозволяючи моніторити опір у реальному часі через додатки. Це не фантастика, а реальність, доступна навіть для новачків, якщо підійти до справи з розумом.
Основні принципи роботи заземлення: від теорії до практики
Заземлення базується на простому фізичному законі: електричний струм завжди обирає шлях найменшого опору. Земля, з її вологістю та мінералами, стає ідеальним “резервуаром” для розсіювання енергії, перетворюючи потенційну загрозу на нешкідливий потік. У системі заземлення ключовими елементами є заземлювач (металевий стрижень чи контур), шина заземлення в щитку та дроти, що з’єднують все з землею.
Опір заземлення не повинен перевищувати 4 Ом для житлових будинків, як вказано в оновлених нормах ДСТУ 2025 року – це забезпечує швидке відведення струму. Якщо опір вищий, система неефективна, ніби ви намагаєтеся злити воду через забиту трубу. Для перевірки використовуйте мультиметр або спеціальні прилади, і пам’ятайте: в сухих ґрунтах, як піщаних, опір може зрости, вимагаючи глибших стрижнів чи хімічних добавок для покращення провідності.
А тепер про типи: контурне заземлення, з кількома стрижнями у формі трикутника, ідеальне для великих будинків, тоді як точкове підходить для гаражів. Кожен варіант має свої нюанси – наприклад, в глинистому ґрунті стрижні заглиблюють на 2-3 метри, щоб досягти вологих шарів, де провідність краща.
Матеріали та інструменти для саморобного заземлення
Вибір матеріалів – це як підбір інгредієнтів для улюбленої страви: один помилковий крок, і все зіпсується. Почніть з оцинкованих сталевих стрижнів діаметром не менше 16 мм, довжиною 2-3 метри – вони стійкі до корозії і доступні в будівельних магазинах. Для контуру знадобиться сталева смуга 40×4 мм для з’єднання, мідний дріт перетином 6-10 мм² для підключення до щитка, і болти для фіксації.
Інструменти прості, але надійні: кувалда для забивання стрижнів, зварювальний апарат для з’єднань (або болтові кріплення, якщо зварювання лякає), лопата для траншеї глибиною 0,5-0,7 м, і мультиметр для вимірів. Не забудьте про захисні рукавиці та окуляри – безпека понад усе, бо робота з металом і землею може бути брудною, але захоплюючою пригодою.
За моїми спостереженнями, новачки часто економлять на матеріалах, обираючи алюмінієві дроти, але мідь краща через нижчий опір і довговічність. Вартість набору для середнього будинку – близько 2000-5000 грн, залежно від регіону, але це інвестиція, що окупається роками безаварійної роботи.
Покрокова інструкція монтажу заземлення в приватному будинку

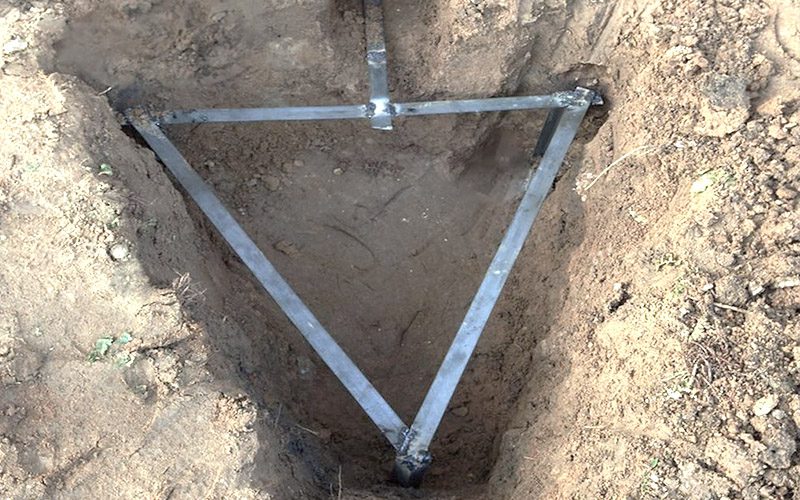

Монтаж заземлення – це як будівництво фундаменту: крок за кроком, з увагою до деталей, і ваш дім стоятиме міцно. Почніть з планування: оберіть місце подалі від газопроводів чи колодязів, ідеально – на відстані 1-2 метрів від фундаменту, де ґрунт вологий. Розрахуйте кількість стрижнів: для опору до 4 Ом зазвичай вистачає трьох у формі трикутника з сторонами 3 метри.
Далі копайте траншею глибиною 0,5 м, забийте стрижні кувалдою на глибину 2-3 м, залишаючи 10-20 см над землею. З’єднайте їх сталевою смугою зварюванням або болтами, забезпечуючи міцний контакт – це серце вашої системи. Підведіть мідний дріт від контуру до головного щитка, підключивши до шини заземлення, і перевірте опір: якщо більше 4 Ом, додайте стрижнів або полийте ґрунт солоним розчином для тимчасового покращення.
Після монтажу засипте траншею, маркуйте місце для майбутніх робіт, і обов’язково викличіть фахівця для сертифікації – в Україні це вимагає акта від електромережі. Цей процес може зайняти день-два, але результат – спокійний сон без страху перед грозою.
- Визначте місце: Оберіть ділянку з доброю провідністю ґрунту, уникаючи металевих комунікацій. Перевірте тип ґрунту – глина краща за пісок.
- Підготуйте матеріали: Зберіть стрижні, смугу, дріт і інструменти. Розрахуйте довжину дроту від контуру до щитка, додаючи 20% запасу.
- Монтаж контуру: Забийте стрижні, з’єднайте смугою. Використовуйте антикорозійне покриття для довговічності.
- Підключення: Проведіть дріт до щитка, фіксуючи в клемах. Перевірте всі з’єднання на міцність.
- Тестування: Виміряйте опір мультиметром. Якщо потрібно, оптимізуйте, додаючи електролітні добавки.
Ці кроки, випробувані на практиці, допоможуть уникнути хаосу – наприклад, в гаражі процес спрощується до одного-двох стрижнів, але принцип той самий. Після списку варто додати: регулярна перевірка раз на рік, особливо після злив, забезпечить ефективність.
Заземлення в гаражі: особливості для маленьких приміщень
Гараж – це не просто сховище для авто, а майстерня, де інструменти та зарядні пристрої вимагають надійного захисту. Тут заземлення часто роблять точковим: один стрижень біля входу, з’єднаний з металевим каркасом будівлі. У 2025 році, з поширенням електромобілів, таке заземлення стає must-have, щоб уникнути перешкод для зарядки.
Копайте яму глибиною 2 м, забийте стрижень, підключіть дріт до розеток гаража – і вуаля, ваша машина в безпеці. Але пам’ятайте про вологість: в сухих гаражах додавайте вертикальні штирі для глибшого проникнення. Це простіше, ніж у будинку, але не менш важливо, бо гаражні пожежі від електрики – сумна статистика, з якою ми стикаємося щороку.
Порівняння типів заземлення для різних об’єктів
Щоб обрати оптимальний варіант, порівняймо контури в таблиці – це допоможе візуалізувати переваги.
| Тип заземлення | Застосування | Переваги | Недоліки | Вартість (грн, 2025) |
|---|---|---|---|---|
| Контурне (трикутник) | Приватні будинки | Низький опір, висока надійність | Потрібно більше місця | 3000-5000 |
| Точкове | Гаражі, квартири | Простота монтажу | Вищий опір у сухих ґрунтах | 1000-2000 |
| Глибинне (штирі) | Сухі регіони | Досягає вологих шарів | Складніше забивати | 2000-4000 |
Дані базуються на рекомендаціях з сайтів amperok.com.ua та watson-energo.ua. Ця таблиця показує, як адаптувати заземлення під ваші потреби, роблячи вибір свідомим.
Безпека та нормативи: що каже закон у 2025 році
Безпека – це не абстракція, а щоденна реальність: заземлення має відповідати ДСТУ IEC 60364-5-54, де опір не перевищує 4 Ом для мереж 220 В. В Україні після енергетичних криз 2022-2024 років нормативи посилили, вимагаючи обов’язкової перевірки для нових будівель. Якщо ви робите все самі, не ігноруйте виклик інспектора – це захист від штрафів до 8500 грн.
Під час робіт вимикайте електрику, використовуйте ізольовані інструменти, і ніколи не працюйте в дощ – блискавка не жартує. А для емоційного акценту: уявіть радість, коли ваша система витримує грозу, і ви спокійно п’єте чай, знаючи, що все під контролем.
Типові помилки при монтажі заземлення
Щоб уникнути розчарувань, ось поширені пастки, з якими стикаються новачки – з порадами, як їх обійти.
- 🚫 Ігнорування типу ґрунту: У піщаних районах стрижні не досягають вологи, опір злітає. Рішення: Заглиблюйте на 3-4 м або додавайте солі.
- 🚫 Погане з’єднання: Зварювання без очищення веде до корозії. Очищуйте поверхні та перевіряйте контакти мультиметром.
- 🚫 Економія на дротах: Тонкі дроти перегріваються. Обирайте мідь 10 мм² для надійності.
- 🚫 Відсутність перевірки: Без вимірів система марна. Інвестуйте в прилад і тестуйте щорічно.
- 🚫 Близькість до комунікацій: Заземлення біля газу – ризик вибуху. Дотримуйтесь відстані 1 м мінімум.
Ці помилки, на жаль, трапляються часто, але уникнувши їх, ви перетворите заземлення на справжній шедевр безпеки. А тепер, озброєні цими знаннями, ви готові до дій – і хто знає, можливо, ваш досвід надихне сусідів на подібні проекти.
Додаткові поради для вдосконалення системи
Щоб заземлення служило роками, інтегруйте його з блискавкозахистом: додайте розрядники на щитку для відведення сплесків. У 2025 році популярні модульні системи, як від Watson-Energo, що комбінують заземлення з УЗО (пристроями захисного відключення). Регулярно перевіряйте опір, особливо після зими, коли ґрунт промерзає, і розгляньте хімічні електроди для проблемних зон.
Для ентузіастів: експериментуйте з глибокими свердловинами, де опір падає до 1 Ома, або інтегруйте датчики для смарт-моніторингу. Це не просто техніка – це мистецтво, що робить ваш дім розумнішим і безпечнішим.
І наостанок, пам’ятайте: заземлення – це не разова акція, а частина способу життя, де безпека переплітається з повсякденністю. Якщо сумніваєтеся, зверніться до фахівців, але саморобний підхід додає того особливого шарму, коли ви знаєте кожну деталь своєї системи.
