Як підключити однофазний лічильник: покрокова інструкція

Однофазний лічильник електроенергії – це пристрій, без якого не обходиться жоден сучасний будинок чи квартира. Він фіксує, скільки кіловат ви витрачаєте, і допомагає контролювати рахунки за світло. Але як його підключити правильно? Для новачка це може здаватися складним, але з чіткою інструкцією та базовими знаннями електрики завдання цілком посильне. У цій статті ми розберемо, як підключити однофазний лічильник крок за кроком, які інструменти потрібні, як уникнути помилок і що врахувати для безпеки. Готові зануритися у світ проводів і контактів? Тоді хапайте викрутку й поїхали!

Що таке однофазний лічильник?

Однофазний лічильник – це пристрій для вимірювання електроенергії в однофазній мережі з напругою 220–230 В, яка зазвичай використовується в побуті. Він буває механічним (з обертальним диском) або електронним (з цифровим дисплеєм). Такі лічильники встановлюють у квартирах, приватних будинках, гаражах чи невеликих офісах.

Перед підключенням важливо зрозуміти, що лічильник – це лише частина електричної системи. Він працює разом із автоматичними вимикачами, заземленням і розподільним щитом. Неправильне підключення може призвести до поломки приладу, короткого замикання чи навіть штрафу від енергокомпанії. Тож давайте розберемо все по порядку.

Підготовка до підключення: що потрібно знати?

Перш ніж братися за дроти, важливо підготуватися. Електрика не пробачає помилок, тому безпека та правильний підхід – на першому місці.

Чи можна підключати лічильник самостійно?

Формально підключення лічильника має виконувати ліцензований електрик або представник енергокомпанії, адже після монтажу прилад пломбують і реєструють. Самостійне встановлення може бути незаконним, якщо не узгоджено з постачальником електроенергії. Однак знати, як це робиться, корисно – для контролю роботи майстра чи для монтажу в тимчасових умовах (наприклад, на дачі).

• Дозволи. Уточніть у своїй енергокомпанії, чи потрібен дозвіл на встановлення.
• Пломбування. Після монтажу лічильник має бути опломбований офіційно.
• Безпека. Якщо ви не маєте досвіду роботи з електрикою, краще зверніться до професіонала.

Інструменти та матеріали

Для підключення однофазного лічильника вам знадобляться:

• Лічильник. Перевірте, щоб він був сертифікованим, із паспортом і заводською пломбою.
• Розподільний щит. Пластиковий або металевий бокс для монтажу.
• Автоматичні вимикачі. Ввідний автомат (25–40 А) і захисні автомати для груп споживачів.
• Дроти. Мідні, перерізом 2.5–6 мм² для основної лінії (залежно від навантаження).
• DIN-рейка. Для кріплення лічильника й автоматів у щиті.
• З’єднувальні клеми. Для надійного контакту проводів.
• Інструменти. Викрутки (хрестова, плоска), плоскогубці, кусачки, стриппер для зачистки проводів, мультиметр.
• Захисні засоби. Діелектричні рукавички, килимок, окуляри.

Вибір лічильника

Однофазні лічильники бувають різні. Ось на що звернути увагу:

• Тип. Механічні дешевші, але електронні точніші й мають додаткові функції (наприклад, дистанційне зчитування).
• Номінальний струм. Для побуту вистачить 40–60 А.
• Клас точності. Має бути не гірше 2.0 (чим менший показник, тим точніший).
• Виробник. Популярні бренди: “Енергомера”, “Меркурий”, Schneider Electric.

Порада! Перед купівлею перевірте, чи лічильник відповідає вимогам вашої енергокомпанії.

Покрокова інструкція підключення однофазного лічильника

Тепер, коли ви підготувалися, настав час підключити лічильник. Ми опишемо типову схему для однофазної мережі 220 В із заземленням (TN-S або TN-C-S).

Крок 1: Відключіть електрику

Безпека – понад усе. Перед початком роботи:

• Вимкніть ввідний автомат у будинку чи квартирі.
• Перевірте мультиметром, чи немає напруги на проводах.
• Повідомте сусідів чи енергокомпанію, якщо працюєте з головним щитом.

Крок 2: Встановіть лічильник у щит

Лічильник монтується в розподільний щит, який має бути сухим, захищеним від вологи й доступним для перевірки.

• Закріпіть DIN-рейку в щиті за допомогою шурупів.
• Встановіть лічильник на рейку – він зазвичай фіксується защіпкою.
• Поруч розмістіть ввідний автомат (до лічильника) і захисні автомати (після).

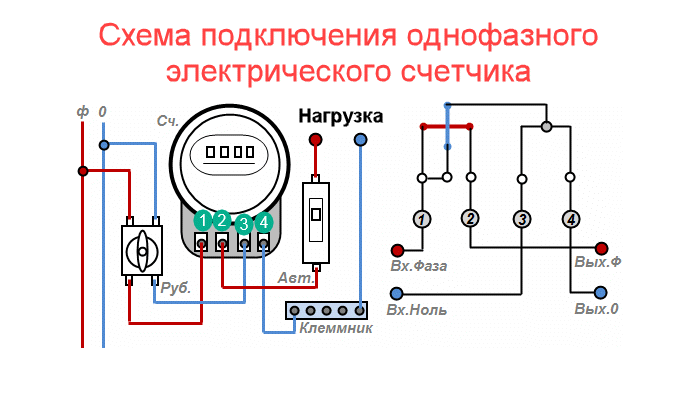

Крок 3: Ознайомтеся зі схемою підключення

Однофазний лічильник має чотири клеми для підключення:

• Клема 1. Вхід фази (L) від ввідного кабелю.
• Клема 2. Вихід фази до навантаження (споживачів).
• Клема 3. Вхід нуля (N) від ввідного кабелю.
• Клема 4. Вихід нуля до навантаження.

Схема виглядає так: електрика йде від ввідного автомата до лічильника, а від нього – до захисних автоматів і споживачів (розетки, освітлення).

Крок 4: Підключіть дроти

Дотримуйтесь схеми та будьте уважні до маркування проводів (фаза – червоний або коричневий, нуль – синій, заземлення – зелено-жовтий).

• Ввідний автомат. Підключіть ввідний кабель (фаза й нуль) до автомата. Від автомата фазовий дріт іде до клеми 1, нульовий – до клеми 3 лічильника.
• Вихід із лічильника. Від клеми 2 (фаза) і клеми 4 (нуль) підключіть дроти до шини чи захисних автоматів, які розподіляють електрику по групах (освітлення, розетки).
• Заземлення. Якщо мережа має заземлення, підключіть зелено-жовтий дріт до шини заземлення в щиті, минаючи лічильник.
• Закріпіть дроти. Зачистіть кінці проводів на 8–10 мм, вставте в клеми й затягніть гвинти викруткою. Переконайтеся, що контакт міцний.

Крок 5: Перевірте підключення

Перед увімкненням електрики:

• Перевірте, чи правильно підключені фаза й нуль (мультиметром у режимі прозвонки).
• Переконайтеся, що дроти не торкаються один одного й не оголені.
• Закрийте всі клеми захисними кришками, якщо вони є.

Крок 6: Увімкніть електрику

Після перевірки:

• Увімкніть ввідний автомат.
• Перевірте, чи працює лічильник: на електронному має засвітитися дисплей, на механічному – почати обертатися диск.
• Підключіть споживачів (наприклад, лампу) і переконайтеся, що лічильник фіксує витрати.

Крок 7: Викличте інспектора

Після монтажу зв’яжіться з енергокомпанією, щоб:

• Опломбувати лічильник.
• Зареєструвати його в системі.
• Отримати дозвіл на експлуатацію.

Типові помилки та як їх уникнути

Підключення лічильника – процес, де легко припуститися помилки. Ось найпоширеніші промахи та як їх обійти:

• Переплутані фаза й нуль. Завжди перевіряйте маркування проводів і клем. Неправильне підключення може вивести лічильник із ладу.
• Слабкий контакт. Недостатньо затягнуті гвинти призводять до нагрівання клем і короткого замикання. Використовуйте динамометричну викрутку для надійності.
• Неправильний автомат. Ввідний автомат має відповідати навантаженню мережі (наприклад, 25 А для квартири).
• Ігнорування заземлення. У сучасних мережах заземлення обов’язкове для безпеки.
• Робота під напругою. Ніколи не торкайтеся проводів, не вимкнувши автомат – це загрожує ударом струмом.

Цікаві факти про однофазні лічильники

Чи знали ви? ⚡️
– Перші лічильники з’явилися наприкінці XIX століття й важили десятки кілограмів!
– Електронні лічильники можуть передавати дані через інтернет, дозволяючи енергокомпаніям зчитувати показники дистанційно.
– У деяких країнах старі механічні лічильники забороняють через низьку точність.
– Лічильник може “накручувати” більше, якщо в мережі є сильні електромагнітні перешкоди.
– У Європі однофазні лічильники часто встановлюють на вулиці, щоб спростити доступ інспекторам.

Порівняння типів однофазних лічильників

Щоб ви краще орієнтувалися, ось таблиця з основними типами лічильників та їхніми особливостями:

Що робити після підключення?

Підключення лічильника – це лише початок. Щоб усе працювало без проблем:

• Стежте за показниками. Регулярно записуйте дані, щоб контролювати витрати електроенергії.
• Перевіряйте справність. Якщо лічильник не крутиться чи показує дивні цифри, викличте майстра.
• Дотримуйтесь правил. Не зривайте пломбу й не намагайтеся “скрутити” показники – це незаконно й небезпечно.
• Оновлюйте систему. Раз на 10–16 років лічильник потребує повірки або заміни.

Підключення однофазного лічильника – це не магія, а чіткий процес, який вимагає уваги й обережності. З правильними інструментами, схемою та знаннями ви зможете зробити це самостійно або проконтролювати роботу електрика. А ще – заощадите на рахунках, знаючи, як працює ваша мережа. Тож не бійтеся проводів – увімкніть світло й насолоджуйтеся комфортом!
