Реактивний опір – це та штука в електротехніці, яка може здаватися складною, але насправді вона просто цікава і логічна. Він з’являється в колах змінного струму і впливає на те, як електрика “тече” через конденсатори та котушки індуктивності. У цій статті ми розберемося, від чого залежить реактивний опір, і розкладемо все по поличках так, щоб стало зрозуміло навіть новачку.
Тут буде багато деталей, але не бійтеся – ми пройдемо цей шлях разом! Ви дізнаєтеся, як частота, ємність чи індуктивність грають свої ролі, і чому це так важливо для роботи електричних систем. Готові зануритися в захоплюючий світ змінного струму? Тоді поїхали!

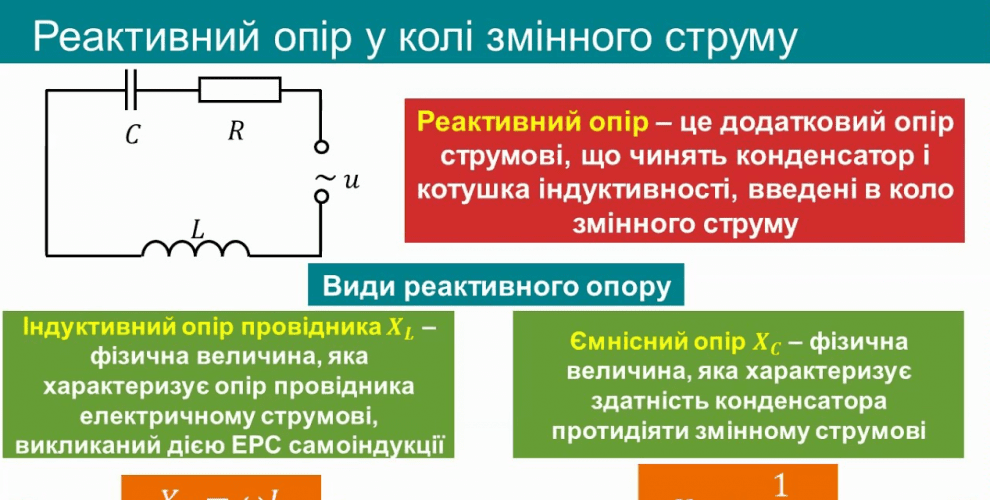

Що таке реактивний опір і чому він важливий
Реактивний опір – це опір, який виникає в колах змінного струму через наявність конденсаторів або котушок індуктивності. На відміну від активного опору (того, що в звичайних резисторах), він не розсіює енергію у вигляді тепла, а “грається” з нею, накопичуючи і віддаючи назад. Це робить його унікальним і трохи загадковим.
Чому це важливо? Бо реактивний опір впливає на фазовий зсув між струмом і напругою, а це ключ до роботи багатьох пристроїв – від побутових трансформаторів до потужних електродвигунів. Без розуміння, від чого він залежить, інженери не змогли б проектувати стабільні електричні системи.
Він буває двох типів: ємнісний (від конденсаторів) і індуктивний (від котушок). Кожен із них залежить від своїх факторів, і ми зараз розберемо їх по кісточках.
Типи реактивного опору
Щоб зрозуміти, від чого залежить реактивний опір, спочатку розберемося з його видами. Ось короткий огляд:
- Ємнісний опір (Xc): виникає в конденсаторах, зменшується з ростом частоти струму.
- Індуктивний опір (Xl): з’являється в котушках індуктивності, зростає разом із частотою.
Ці два типи – як протилежності: один любить низькі частоти, інший – високі. А тепер давайте копнемо глибше і подивимося, що саме на них впливає.
Основні фактори, від яких залежить реактивний опір
Реактивний опір – це не статична величина, яка просто “є”. Він змінюється залежно від умов у колі, і ці зміни можна передбачити. Давайте розберемо ключові фактори, які визначають його значення, і розкриємо їх із усіма деталями.
Частота змінного струму
Частота – це, мабуть, найголовніший гравець у грі з реактивним опором. У змінному струмі вона показує, як часто напруга “гойдається” від плюса до мінуса за секунду. І для ємнісного та індуктивного опору вона діє по-різному.
Для конденсаторів (ємнісний опір): чим вища частота, тим легше струму “проскочити” через конденсатор, і опір падає. А для котушок (індуктивний опір): чим швидше змінюється струм, тим сильніше котушка чинить опір, і значення зростає.
Формули тут прості, але красномовні:
- Ємнісний опір (Xc) = 1 / (2πfC), де f – частота, C – ємність.
- Індуктивний опір (Xl) = 2πfL, де L – індуктивність.
Бачите? Частота (f) стоїть у обох формулах і крутить опором, як хоче!
Ємність конденсатора
Для ємнісного опору важлива ще й ємність конденсатора – тобто його здатність накопичувати заряд. Чим більша ємність (C), тим легше конденсатор пропускає змінний струм, і тим менший реактивний опір. Це логічно: великий “резервуар” для заряду не так сильно чинить опір потоку.
Погляньте на формулу ще раз: Xc = 1 / (2πfC). Якщо ємність зростає, знаменник стає більшим, а опір – меншим. Проста математика, але вона пояснює, чому конденсатори з різною ємністю поводяться по-різному в одному й тому ж колі.
Уявіть собі шосе: більша ємність – це ширша дорога, по якій струм мчить без перешкод. Тож інженери підбирають конденсатори залежно від потрібного опору.
Індуктивність котушки
Тепер про індуктивний опір. Тут головну роль грає індуктивність котушки (L) – її здатність створювати магнітне поле, коли по ній тече струм. Чим більша індуктивність, тим сильніше котушка “гальмує” зміни струму, і тим вищий опір.
Формула Xl = 2πfL показує це чітко: якщо L зростає, опір теж іде вгору. Це тому, що котушка чинить опір змінам струму, а велика індуктивність підсилює цей ефект.
Практично це означає, що товсті котушки з багатьма витками (висока індуктивність) створюють більший реактивний опір, ніж маленькі й прості. Ось чому в трансформаторах котушки такі масивні!
Таблиця залежностей реактивного опору
Щоб усе стало ще зрозуміліше, ось таблиця, яка показує, як фактори впливають на реактивний опір:
| Фактор | Ємнісний опір (Xc) | Індуктивний опір (Xl) |
|---|---|---|
| Зростання частоти (f) | Зменшується | Зростає |
| Зростання ємності (C) | Зменшується | Не впливає |
| Зростання індуктивності (L) | Не впливає | Зростає |
Ця таблиця – як шпаргалка: одразу видно, що і як “крутить” опір у колі.
Як реактивний опір працює в реальних системах
Реактивний опір – це не просто теорія, він скрізь у нашому житті. Уявіть собі електромережу: там котушки й конденсатори працюють разом, щоб стабілізувати напругу. Від того, як вони налаштовані, залежить, чи буде світло в домі горіти рівно.
У двигунах реактивний опір допомагає створювати обертальний момент. А в радіо чи телевізорах він “фільтрує” сигнали, щоб ви чули чистий звук і бачили чітку картинку. Усе це – гра частоти, ємності та індуктивності.
Наприклад, у резонансних колах інженери спеціально підбирають значення, щоб ємнісний і індуктивний опори “збалансувалися”. Це дозволяє досягти максимальної ефективності – крутий трюк, який залежить від тих самих факторів.
Практичні приклади впливу
Ось кілька ситуацій, де реактивний опір грає свою роль:
- Побутова техніка: у блоці живлення вашого ноутбука конденсатори зменшують опір на високих частотах, стабілізуючи струм.
- Електромережі: котушки з високою індуктивністю контролюють потоки енергії, щоб уникнути перевантажень.
- Аудіосистеми: тут реактивний опір “налаштовує” частоти, щоб баси гуділи, а високі ноти дзвеніли.
Ці приклади показують, що реактивний опір – не абстракція, а реальна сила, яка тримає сучасний світ у русі.
Отже, від чого залежить реактивний опір? Від частоти струму, ємності конденсаторів і індуктивності котушок – ось три кити, на яких він стоїть. Ці фактори разом створюють динамічну систему, яка робить електротехніку такою захоплюючою і функціональною.
