Конденсатор — це маленький, але неймовірно важливий компонент, який можна знайти майже в кожному електронному пристрої. Уявіть собі крихітний резервуар, що накопичує енергію, готову вирватися в потрібний момент, немов блискавка в пляшці. Цей елемент відіграє ключову роль у стабілізації, фільтрації та навіть передачі сигналів. У цій статті ми розберемо, як працює конденсатор, де його застосовують і чому без нього сучасна електроніка була б неможливою.
Що таке конденсатор і як він працює?
Конденсатор — це пасивний електронний компонент, який накопичує електричний заряд і зберігає енергію в електричному полі. Його конструкція проста, але геніальна: дві провідні пластини (обкладки), розділені діелектриком — матеріалом, що не проводить електрику. Цей діелектрик може бути керамікою, папером, пластиком або навіть повітрям. Коли до конденсатора прикладається напруга, одна пластина накопичує позитивний заряд, а інша — негативний, створюючи електричне поле між ними.
Цей процес нагадує наливання води в глечик: конденсатор швидко “наповнюється” зарядом, але після відключення джерела живлення утримує енергію, готову до використання. Для постійного струму конденсатор діє як розрив у ланцюзі, адже діелектрик не пропускає струм. Але для змінного струму він поводиться інакше, дозволяючи сигналам “прослизати” через нього завдяки постійному перезарядженню.
Конденсатор — це не просто деталь, а справжній “енергетичний акробат”, який балансує між накопиченням і віддачею енергії, забезпечуючи стабільність і точність у роботі пристроїв.
Основні характеристики конденсатора
Щоб зрозуміти, для чого служить конденсатор, потрібно розібратися з його ключовими параметрами:
- Ємність (C): Вимірюється у фарадах (F) і показує, скільки заряду може накопичити конденсатор при напрузі 1 В. На практиці частіше використовують мікрофаради (мкФ), нанофаради (нФ) або пікофаради (пФ). Наприклад, ємність 1 мкФ означає, що конденсатор може зберігати 1 мікрокулон заряду при 1 В.
- Номінальна напруга: Максимальна напруга, при якій конденсатор працює безпечно. Перевищення цього значення може призвести до пробою діелектрика, що виведе компонент із ладу.
- Діелектрична проникність: Визначає, наскільки ефективно діелектрик утримує заряд. Наприклад, титанат барію має високу діелектричну проникність (до 10 000), що дозволяє створювати компактні конденсатори з великою ємністю.
- Температурний коефіцієнт ємності (ТКЄ): Показує, як змінюється ємність при зміні температури. Це критично для пристроїв, що працюють у різних умовах.
- Еквівалентний послідовний опір (ESR): Внутрішній опір конденсатора, який впливає на втрати енергії. Низький ESR важливий для високочастотних схем.
Ці параметри визначають, як і де конденсатор буде використовуватися. Наприклад, у низькочастотних схемах важлива велика ємність, а у високочастотних — низький ESR і стабільність.
Основні функції конденсатора в електроніці
Конденсатори — це справжні “універсальні солдати” електронних схем. Їхнє застосування настільки різноманітне, що важко уявити сучасний пристрій без них. Ось ключові функції, які виконує конденсатор:
Накопичення та зберігання енергії
Конденсатор діє як тимчасовий акумулятор, накопичуючи заряд і віддаючи його за потреби. Наприклад, у фотоспалаху камери конденсатор накопичує енергію, а потім миттєво видає її для яскравого спалаху. Суперконденсатори (іоністори) здатні зберігати десятки чи сотні фарад, що робить їх ідеальними для короткочасного живлення електромобілів або систем безперебійного живлення.
Фільтрація сигналів
У джерелах живлення конденсатори згладжують пульсації напруги, забезпечуючи стабільний струм. Уявіть собі потік води з краном, що тече нерівномірно: конденсатор діє як резервуар, який вирівнює цей потік. У аудіосистемах конденсатори відфільтровують шум, забезпечуючи чистий звук.
Блокування постійного струму
Конденсатор пропускає змінний струм, але блокує постійний. Це робить його незамінним у схемах, де потрібно відокремити змінний сигнал (наприклад, аудіо) від постійного живлення. У підсилювачах звуку конденсатори захищають динаміки від постійного струму, який може їх пошкодити.
Налаштування частоти
У коливальних контурах, що складаються з конденсатора та котушки індуктивності, створюються резонансні частоти. Це основа роботи радіоприймачів, де конденсатори змінної ємності дозволяють налаштуватися на потрібну радіохвилю. Уявіть собі ді-джея, який крутить ручки для точного налаштування мелодії, — конденсатор виконує схожу роль.
Зсув фаз і компенсація
У трифазних електродвигунах конденсатори використовуються для створення зсуву фаз, що забезпечує запуск і стабільну роботу двигуна. У системах електропостачання вони компенсують реактивну потужність, підвищуючи ефективність мережі.

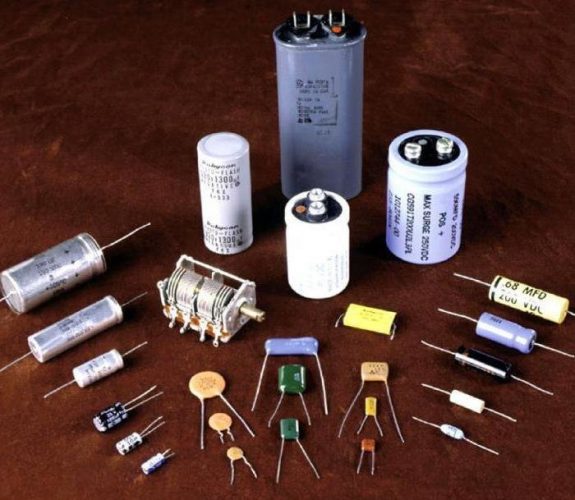

Типи конденсаторів: від кераміки до суперконденсаторів
Конденсатори бувають різних типів, кожен із яких має унікальні властивості та сфери застосування. Ось порівняння основних типів у таблиці:
| Тип конденсатора | Діелектрик | Особливості | Застосування |
|---|---|---|---|
| Керамічний | Кераміка | Компактний, стабільний, низький ESR | Високочастотні схеми, фільтри |
| Електролітичний | Оксид алюмінію | Велика ємність, полярний | Джерела живлення, згладжування |
| Танталовий | Оксид танталу | Висока ємність, компактність | Смартфони, комп’ютери |
| Плівковий | Полімер (поліестер, поліпропілен) | Висока стабільність, низькі втрати | Аудіосистеми, фільтри |
| Суперконденсатор | Вуглецеві електроди, електроліт | Дуже велика ємність, швидкий заряд | Електромобілі, системи ДБЖ |
Дані таблиці базуються на технічній документації від компаній Vishay і Murata (vishay.com, murata.com).
Кожен тип конденсатора має свої сильні та слабкі сторони. Наприклад, електролітичні конденсатори дешеві й мають велику ємність, але чутливі до температури та полярності. Керамічні конденсатори компактні й стабільні, але їхня ємність може змінюватися з температурою.
Як вибрати правильний конденсатор?
Вибір конденсатора — це мистецтво, яке вимагає балансу між технічними вимогами та практичними обмеженнями. Ось ключові фактори, які потрібно врахувати:
- Ємність: Визначте, скільки заряду потрібно накопичити. Наприклад, для згладжування пульсацій у джерелі живлення потрібен конденсатор із ємністю від 100 мкФ до 1000 мкФ.
- Напруга: Завжди вибирайте конденсатор із номінальною напругою, що перевищує максимальну напругу в схемі в 1,5–2 рази, щоб уникнути пробою.
- Тип діелектрика: Для високочастотних схем обирайте керамічні або плівкові конденсатори, а для низькочастотних — електролітичні.
- Температурний діапазон: Перевірте, чи витримає конденсатор умови експлуатації. Наприклад, танталові конденсатори краще працюють у широкому діапазоні температур.
- Розмір і монтаж: У компактних пристроях, як-от смартфони, важливі малі розміри керамічних конденсаторів.
Правильний вибір конденсатора може значно подовжити термін служби пристрою та покращити його продуктивність. Наприклад, у материнській платі комп’ютера використання танталових конденсаторів замість електролітичних може зменшити ризик витоку електроліту.
Цікаві факти про конденсатори
🌟 Лейденська банка — перший конденсатор: У 1745 році голландський фізик Пітер ван Мушенбрук винайшов перший конденсатор, відомий як лейденська банка. Це була скляна посудина, обклеєна фольгою, яка могла накопичувати заряд і видавати іскри. Саме вона відкрила двері до вивчення електрики!
⚡️ Суперконденсатори в електромобілях: Сучасні суперконденсатори можуть накопичувати до 1000 Фарад і заряджаються за секунди. Вони використовуються в електромобілях для рекуперативного гальмування, коли енергія гальмування перетворюється в електрику.
🔋 Конденсатори проти акумуляторів: На відміну від акумуляторів, конденсатори не зберігають енергію в хімічних зв’язках, а в електричному полі. Це робить їх швидшими в зарядці та розрядці, але менш ємними для тривалого зберігання.
🎵 Конденсатори в аудіосистемах: У hi-fi аудіосистемах плівкові конденсатори цінуються за їхню здатність передавати чистий звук без спотворень, що робить музику більш живою та насиченою.
Типові помилки при роботі з конденсаторами
Неправильне використання конденсаторів може призвести до поломки пристрою або навіть небезпечних ситуацій. Ось найпоширеніші помилки:
- Неправильна полярність: Електролітичні конденсатори чутливі до полярності. Підключення “плюса” до “мінуса” може спричинити вибух або витік електроліту.
- Перевищення напруги: Використання конденсатора з номінальною напругою, нижчою за робочу, призводить до пробою діелектрика.
- Недооцінка температури: Високі температури скорочують термін служби електролітичних конденсаторів, що часто ігнорують початківці.
- Неправильний вибір типу: Використання керамічного конденсатора в низькочастотній схемі може призвести до нестабільної роботи через зміну ємності.
Уникнення цих помилок вимагає уважного підходу до вибору компонентів і перевірки схем перед запуском. Завжди перевіряйте маркування конденсатора та технічні специфікації.
Конденсатори в сучасному світі: від смартфонів до космосу
Конденсатори проникли в усі сфери нашого життя. У смартфонах вони забезпечують стабільну роботу процесорів і екранів. У космічних апаратах вони фільтрують сигнали і захищають електроніку від перепадів напруги. Навіть у відновлювальній енергетиці конденсатори допомагають стабілізувати вихідну потужність сонячних панелей і вітрогенераторів.
Конденсатори — це невидимі герої, які забезпечують безперебійну роботу технологій, від маленьких навушників до гігантських електростанцій.
У 2025 році ринок конденсаторів продовжує зростати завдяки попиту на електромобілі, 5G-технології та IoT-пристрої. За даними Murata, глобальний ринок конденсаторів оцінюється в 20 мільярдів доларів, і ця цифра зростає щороку. Суперконденсатори стають особливо популярними, оскільки пропонують швидку зарядку та високу надійність.
Практичні поради для роботи з конденсаторами
🔧 Перевіряйте полярність: Завжди звертайте увагу на маркування “+” і “−” на електролітичних конденсаторах, щоб уникнути їх пошкодження.
📏 Вибирайте запас по напрузі: Обирайте конденсатор із номінальною напругою, що на 50% вища за максимальну в схемі, для підвищення надійності.
🌡️ Враховуйте температуру: Уникайте розміщення електролітичних конденсаторів поблизу джерел тепла, щоб подовжити їхній термін служби.
🛠️ Тестуйте перед монтажем: Використовуйте мультиметр для перевірки ємності та відсутності короткого замикання в конденсаторі.
Ці поради допоможуть як новачкам, так і досвідченим інженерам уникнути типових помилок і підвищити ефективність роботи з конденсаторами.
Конденсатори — це серце електроніки, яке б’ється в ритмі сучасних технологій. Вони накопичують енергію, фільтрують шуми, налаштовують частоти і забезпечують стабільність. Від маленьких керамічних компонентів у вашому смартфоні до потужних суперконденсаторів у електромобілях — ці маленькі герої роблять наш світ зручнішим і технологічнішим. Розуміючи їхню роботу та правильно застосовуючи, ви можете створювати надійні та ефективні електронні пристрої.
