Обеспечить эффективное и надежное соединение между различными компонентами системы в современной радиоэлектронике используют пигтейлы. Эти устройства позволяют передавать сигнал между антенной и радиоприемником, а также подключать различные измерительные приборы. Несмотря на свою простоту, правильное использование пигтейлов имеет критическое значение для стабильной работы всего оборудования.
Что такое пигтейлы и их роль в радиоэлектронике

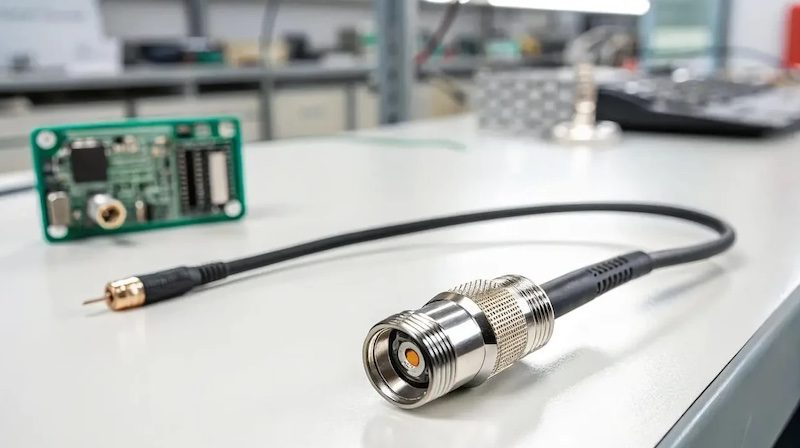

С технической точки зрения пигтейл – это короткий коаксиальный кабель, оснащенный разъемами на обоих концах, предназначенный для передачи радиосигналов между компонентами системы. Их длина обычно варьируется от 10 см до 2 м, что делает их удобными для компактных установок. Основная задача пигтейлов – обеспечить надежное соединение с минимальными потерями сигнала.
Функции:
- соединение антенны с радиостанцией или усилителем;
- адаптация разных типов разъемов для совместимости оборудования;
- передача сигнала в системах мобильной связи, Wi-Fi, радиостанциях.
Применение:
- подключение внешних антенн к модемам;
- соединение трансиверов с антеннами;
- интеграция в системы мониторинга и управления.
Пигтейлы используются в частотных диапазонах от 100 МГц до 6 ГГц, что делает их универсальным решением для большинства радиосистем.
Технические характеристики и выбор пигтейлов
Выбор пигтейла напрямую влияет на качество связи. Основные параметры, которые нужно учитывать, включают тип кабеля, разъемы, длину и условия эксплуатации.
Типы кабелей:
- RG-58 – потери около 0.4 дБ/м на 900 МГц, подходит для коротких соединений;
- RG-174 – компактный, но с потерями до 0.8 дБ/м, для ультракоротких пигтейлов;
- LMR-400 – низкие потери (0.2 дБ/м на 900 МГц), для высокопроизводительных систем.
Разъемы:
- SMA – компактные, для Wi-Fi и радиостанций;
- N-type – для мощных систем с высокой частотой;
- BNC – популярны в старых радиосистемах;
- совместимость – важно учитывать тип разъема (папа/мама) и полярность.
Длина:
- оптимальная длина – 30–50 см для минимизации потерь (0.1–0.3 дБ);
- длинные пигтейлы (свыше 1 м) увеличивают потери сигнала на 0.5–1 дБ.
Критерии выбора:
- частотный диапазон – должен соответствовать оборудованию (например, 2.4 ГГц для Wi-Fi);
- мощность – для мощных радиостанций выбирают кабели с низкими потерями;
- условия – для уличной установки нужны пигтейлы с защитой от влаги (IP65).
Правильный выбор пигтейла снижает потери сигнала на 20–30% и повышает стабильность связи.
Правила использования пигтейлов
Для эффективной работы пигтейлов важно соблюдать правила их установки и эксплуатации. Неправильное использование может привести к снижению качества связи или поломке оборудования.
- Подключение. Обеспечьте плотное соединение разъемов, используя момент затяжки (например, 0.8-1 Н·м для SMA). Избегайте резких перегибов кабеля (минимальный радиус изгиба – 5-10 диаметров кабеля).
- Установка. Используйте герметизирующие материалы (термоусадочные трубки, ленты) для защиты от влаги. Закрепляйте пигтейл, чтобы избежать механических нагрузок на разъемы.
- Совместимость. Проверяйте соответствие разъемов и частотного диапазона перед подключением. Используйте переходники только при необходимости, так как они добавляют потери (0.1-0.2 дБ).
- Обслуживание. Проверяйте разъемы на окисление каждые 6-12 месяцев. Тестируйте потери сигнала с помощью анализатора спектра при подозрении на неисправность.
Следуя этим правилам, можно продлить срок службы пигтейла до 5–7 лет даже в сложных условиях.
Пигтейлы – это важный элемент радиосистем, обеспечивающий надежное соединение между устройствами. Их правильный выбор и использование напрямую влияют на качество связи. Учитывая технические характеристики, соблюдая правила установки и избегая типичных ошибок, можно добиться стабильной и эффективной работы оборудования. Изучите параметры вашей системы и выбирайте пигтейлы с учетом ее потребностей для оптимального результата.
