Як з’єднати світлодіодну стрічку: повний гайд

Світлодіодна стрічка – це як чарівна паличка для створення затишку, атмосфери чи навіть футуристичного вайбу у вашому домі. Вона може перетворити звичайну кімнату на справжній арт-об’єкт, додати магії на вечірку чи зробити робоче місце стильним і функціональним. Але як правильно її з’єднати, щоб усе працювало без іскор і нервів? У цій статті я розкажу все: від вибору інструментів до хитрощів монтажу. Ми пройдемо кожен крок разом, ніби я стою поруч і допомагаю вам із паяльником у руці!

Чому світлодіодна стрічка – це круто?

Перш ніж пірнати в технічні деталі, давай розберемося, чому світлодіодні стрічки такі популярні. Це не просто модний тренд – це практичне рішення, яке підкорює своєю універсальністю. Вони економічні, довговічні й дозволяють гратися з кольорами та ефектами. Хочете теплу лампову атмосферу? Будь ласка! Потрібен яскравий акцент для вечірки? Легко!

• Енергоефективність. Світлодіоди споживають значно менше електрики, ніж традиційні лампи. Наприклад, стрічка на 5 метрів із потужністю 14,4 Вт/м за годину роботи “з’їсть” лише близько 72 Вт.
• Довговічність. Якісна стрічка може світити до 50 000 годин. Це приблизно 5-7 років безперервної роботи!
• Гнучкість. Стрічки легко гнуться, ріжуться і кріпляться куди завгодно – від стелі до меблів.
• Різноманітність. Від монохромних до RGB-стрічок із мільйонами кольорів – вибір безмежний.

Що потрібно знати перед початком?

Перш ніж братися за з’єднання, варто розібратися, з чим ми маємо справу. Світлодіодні стрічки бувають різні: за напругою (12В, 24В), типом світлодіодів (SMD 3528, 5050), захистом від вологи (IP20, IP65, IP68). Кожен тип має свої особливості, і неправильний вибір може зіпсувати весь проєкт.

Види світлодіодних стрічок

Щоб не заплутатися, я склав таблицю з основними типами стрічок і їхніми характеристиками. Вона допоможе обрати правильну для вашої задачі.

Як обрати блок живлення?

Блок живлення – це серце вашої стрічки. Без нього вона просто шматок пластику з діодами. Але як підібрати правильний? Є проста формула: потужність стрічки (Вт/м) × довжина (м) × 1,2 (запас міцності).

Наприклад, у вас стрічка SMD 5050 на 5 метрів із потужністю 14,4 Вт/м. Рахуємо: 14,4 × 5 × 1,2 = 86,4 Вт. Отже, потрібен блок живлення щонайменше на 90 Вт. Запас потужності важливий, щоб уникнути перегріву й подовжити термін служби.

Інструменти та матеріали: що знадобиться?

Щоб з’єднати світлодіодну стрічку, не потрібно мати диплом інженера, але кілька інструментів і матеріалів точно знадобляться. Ось детальний список, щоб ви були готові до всього.

• Світлодіодна стрічка. Вибирайте якісну, з чіткими мітками для різання та підключення. Дешеві стрічки швидко вигорають.
• Блок живлення. Переконайтеся, що його напруга (12В або 24В) відповідає стрічці.
• Конектори. Це швидкий спосіб з’єднання без паяння. Бувають кутові, прямі та для RGB-стрічок.
• Паяльник і припій. Якщо конектори не ваш варіант, паяння забезпечить надійне з’єднання.
• Дроти. Використовуйте мідні дроти перерізом 0,5-1,5 мм² залежно від довжини.
• Ножиці або канцелярський ніж. Для різання стрічки по мітках.
• Ізолента або термоусадка. Захищає з’єднання від вологи й короткого замикання.
• Контролер (для RGB). Дозволяє змінювати кольори й режими.

Цікаві факти про світлодіодні стрічки

Чи знали ви, що світлодіодні стрічки використовують не лише вдома, а й у космосі? 🚀 Наприклад, на Міжнародній космічній станції LED-освітлення допомагає регулювати біоритми астронавтів. А ще перші світлодіоди, які лягли в основу сучасних стрічок, винайшли ще в 1962 році! Вони були слабенькими й червоними, але поклали початок справжній революції в освітленні. І найкрутіше – сучасні стрічки можуть синхронізуватися з музикою, створюючи шоу, гідне концертів!

Як правильно різати світлодіодну стрічку?

Світлодіодну стрічку не можна різати де заманеться – це вам не мотузка. У неї є спеціальні мітки, зазвичай позначені пунктиром або значком ножиць. Ось як це зробити правильно.

1. Знайдіть мітку. Зазвичай вони розташовані кожні 3-6 світлодіодів (5-10 см).
2. Відміряйте потрібну довжину. Переконайтеся, що стрічка відключена від живлення.
3. Ріжте чітко по лінії. Використовуйте гострі ножиці або ніж, щоб уникнути пошкодження контактів.
4. Перевірте контакти. Після різання переконайтеся, що мідні площадки чисті й готові до з’єднання.

Способи з’єднання світлодіодної стрічки

Є два основних способи з’єднати стрічку: за допомогою конекторів або паяння. Кожен має свої плюси й мінуси, тож давай розберемося детально.

Метод 1: Конектори

Конектори – це як конструктор LEGO для світлодіодних стрічок. Швидко, просто, без зайвих інструментів. Але є нюанси.

• Плюси. Не треба паяти, легко розібрати, підходить для новачків.
• Мінуси. Контакт може послабшати з часом, особливо у вологих умовах.

Конектори ідеальні для швидкого монтажу, але для довготривалого використання краще перевіряти з’єднання раз на пів року.

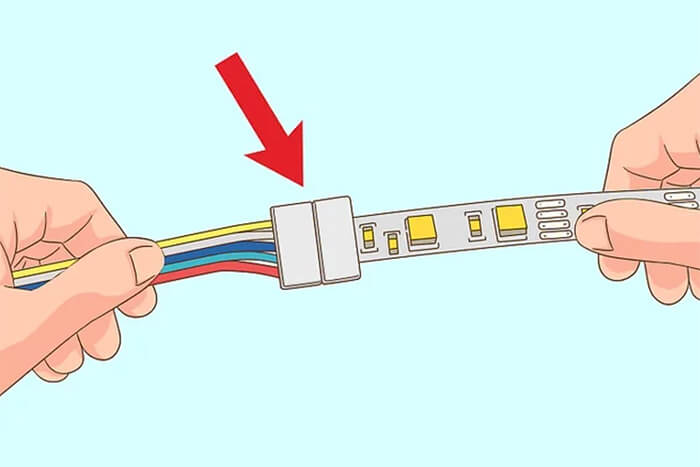

Як підключити через конектор?

1. Відкрийте конектор і вставте кінець стрічки так, щоб мідні контакти збігалися з пінами.
2. Щільно закрийте конектор, щоб зафіксувати стрічку.
3. Підключіть конектор до блоку живлення або іншої ділянки стрічки.
4. Увімкніть живлення й перевірте, чи все працює.

Метод 2: Паяння

Паяння – це для тих, хто хоче надійності на віки. Таке з’єднання не боїться ні вібрацій, ні часу. Але потрібен паяльник і трохи терпіння.

• Плюси. Максимально міцне з’єднання, підходить для будь-яких умов.
• Мінуси. Потрібні навички паяння, займає більше часу.

Як паяти стрічку?

1. Підготуйте поверхню. Очистіть контакти спиртом, щоб видалити бруд.
2. Нанесіть припій. Розігрійте паяльник до 250-300°C і нанесіть тонкий шар припою на контакти.
3. Припаяйте дріт. З’єднайте дріт із контактами, тримаючи паяльник не довше 2-3 секунд, щоб не перегріти стрічку.
4. Ізолюйте. Використовуйте термоусадочну трубку або ізоленту для захисту.

Як підключити стрічку до блоку живлення?

Підключення до блоку живлення – це фінальний акорд. Якщо зробити все правильно, ваша стрічка засяє, як зірка на небі. Ось покроковий план.

1. Перевірте полярність. На стрічці є позначки “+” і “–”. З’єднуйте відповідно до клем блоку живлення.
2. Використовуйте дроти. Якщо стрічка далеко від блоку, подбайте про якісні дроти, щоб уникнути падіння напруги.
3. Підключіть контролер (для RGB). Контролер ставиться між блоком живлення і стрічкою.
4. Тестуйте. Увімкніть живлення й перевірте, чи все працює. Якщо ні – перевірте контакти й полярність.

Поширені помилки та як їх уникнути

Навіть у простій справі можна наламати дров. Ось найчастіші помилки, які я бачив у новачків (і сам колись робив).

• Неправильний блок живлення. Слабкий блок не потягне стрічку, а надто потужний може її спалити.
• Різання не по мітках. Це гарантовано зіпсує ділянку стрічки.
• Поганий контакт. Якщо конектор погано зафіксовано або паяння неякісне, стрічка може блимати чи не працювати.
• Відсутність ізоляції. Незахищені з’єднання – прямий шлях до короткого замикання.

Як зробити монтаж естетичним?

Підключити стрічку – це лише половина справи. Щоб вона виглядала круто, потрібен акуратний монтаж. Ось кілька лайфхаків.

• Використовуйте профілі. Алюмінієві профілі не лише ховають стрічку, а й допомагають відводити тепло.
• Ховайте дроти. Прокладайте їх у кабель-каналах або за меблями.
• Тестуйте кути. Перед фінальним кріпленням перевірте, як світло падає на поверхні.
• Клейте міцно. Якщо стрічка на самоклейці, очистіть поверхню спиртом для кращого зчеплення.

Догляд за світлодіодною стрічкою

Щоб стрічка радувала роками, за нею треба доглядати. Нічого складного, але кілька правил варто запам’ятати.

• Уникайте перегріву. Не закривайте стрічку щільними матеріалами, якщо вона не в профілі.
• Чистіть обережно. Використовуйте суху або злегка вологу ганчірку без агресивних засобів.
• Перевіряйте контакти. Раз на рік оглядайте з’єднання, особливо якщо стрічка на вулиці.

Світлодіодна стрічка – це не просто освітлення, а справжній інструмент для творчості. За даними компанії Philips Lighting, світлодіоди дозволяють економити до 80% енергії порівняно з традиційними лампами, що робить їх не лише стильним, а й екологічним вибором. Сподіваюся, цей гайд допоможе вам створити щось неймовірне!
