Світлодіоди мерехтять у наших лампах, екранах і гаджетах, наче маленькі зірки в електронному небі, але коли один з них виходить з ладу, настає момент істини для майстра. Процес випоювання – це не просто технічна процедура, а справжнє мистецтво, де точність переплітається з терпінням, дозволяючи врятувати плату чи замінити компонент без зайвих втрат. У світі електроніки, де все еволюціонує стрімко, знання, як правильно випаяти світлодіод, стає ключем до самостійного ремонту, економії коштів і навіть творчих експериментів з освітленням.
Кожен, хто хоч раз тримав паяльник у руках, знає, наскільки делікатним може бути цей процес – один неправильний рух, і тендітний елемент перетворюється на марний шматок пластику. Але з правильним підходом випоювання стає доступним навіть для тих, хто тільки починає свій шлях у електроніці. Ми розберемо все крок за кроком, від базових основ до хитрощів, які використовують професіонали, спираючись на актуальні рекомендації з ремонту LED-компонентів станом на 2025 рік.
Розуміння світлодіодів і причин їх випоювання
Світлодіод, або LED, – це напівпровідниковий пристрій, який перетворює електричну енергію на світло, і його конструкція нагадує мініатюрний діод з вбудованим випромінювачем. Уявіть крихітний кристал, оточений пластиковим корпусом, де струм змушує електрони танцювати, створюючи той теплий або холодний блиск, що освітлює наші домівки. Але чому взагалі потрібно випоювати ці елементи? Часто це через перегорання в лампах, де один несправний LED змушує всю стрічку тьмяніти, або в ремонті плат, коли потрібно замінити пошкоджений компонент для відновлення функцій пристрою.
За даними експертів з ремонту електроніки, понад 70% несправностей LED-ламп пов’язані з виходом з ладу окремих діодів через перегрів або неякісне живлення, що робить випоювання невід’ємною навичкою. У побуті це може бути ремонт автомобільного освітлення, де світлодіоди витримують вібрації й вологу, або модернізація смарт-освітлення в домі. Розуміння структури – ключ: поверхневі SMD-LED легко випоюються гарячим повітрям, тоді як черезотворні вимагають класичного паяльника, і кожен тип має свої нюанси, які ми розкриємо далі.
Еволюція технологій зробила світлодіоди стійкішими, але й чутливішими до помилок у пайці. Наприклад, сучасні COB-LED (chip-on-board) інтегровані безпосередньо на плату, що ускладнює процес, але відкриває двері для креативних рішень у дизайні освітлення. Коли ви беретеся за випоювання, пам’ятайте: це не лише про видалення, а й про збереження цілісності навколишніх компонентів, що робить навичку справжнім випробуванням майстерності.
Необхідні інструменти для успішного випоювання
Інструментарій – це фундамент будь-якої електронної роботи, і для випоювання світлодіода він повинен бути точним, наче хірургічний набір. Почніть з паяльника з регульованою температурою, ідеально 300-350°C для LED, щоб уникнути термічного шоку, який може розплавити тендітний кристал. Додайте флюс – цю липку речовину, яка полегшує потік припою, роблячи процес гладким, як масло по гарячій сковороді.
Для просунутих користувачів станція гарячого повітря стає незамінною: вона розігріває зону рівномірно, дозволяючи випоювати SMD-компоненти без дотику, що зменшує ризик пошкодження плати. Не забудьте про олововідсмоктувач або мідну оплетку для видалення зайвого припою – ці інструменти діють як вакуум, висмоктуючи розплавлений метал з точністю снайпера. Захисні окуляри, антистатичний браслет і хороша вентиляція завершують набір, забезпечуючи безпеку в процесі.
Обираючи інструменти, звертайте увагу на бренди на кшталт Weller чи Hakko, які рекомендуються в професійних посібниках з ремонту електроніки. Для початківців вистачить базового набору вартістю до 500 грн, але просунуті майстри інвестують у інфрачервоні станції для безконтактної пайки. Кожен елемент інструментарію грає роль у симфонії ремонту, де помилка в виборі може перетворити просту задачу на справжній виклик.
Підготовка робочого місця та матеріалів
Робоче місце для випоювання світлодіода повинно бути організованим, наче лабораторія алхіміка, де кожен інструмент на своєму місці, а освітлення яскраве, щоб бачити найдрібніші деталі. Очистіть поверхню від пилу, розкладіть інструменти логічно – паяльник зліва, флюс справа – і забезпечте стабільну фіксацію плати, наприклад, за допомогою тримача “третя рука” з лупою. Це не просто зручність, а необхідність, бо тремтіння рук може зіпсувати всю роботу.
Матеріали готують заздалегідь: перевірте світлодіод на справність мультиметром, нанесіть флюс на контакти для кращого зчеплення. Для LED-стрічок розріжте їх у спеціальних місцях, позначених ножицями, як радять у посібниках з монтажу. Просунуті користувачі можуть використовувати термопасти для охолодження сусідніх компонентів, запобігаючи їх перегріву під час процесу.
Атмосфера грає роль – увімкніть вентиляцію, щоб уникнути вдихання парів, і налаштуйте температуру кімнати на комфортні 20-25°C. Така підготовка перетворює потенційний хаос на контрольований процес, де кожен крок веде до успіху, а помилки мінімізуються ще на етапі планування.
Покрокова інструкція для початківців
Почніть з вимкнення живлення пристрою – це базова безпека, яка рятує від неприємних сюрпризів. Нанесіть флюс на контакти світлодіода, розігрійте паяльник до 320°C і доторкніться до одного з виводів, дозволяючи припою розплавитися м’яко, наче сніг під сонцем. Використовуйте олововідсмоктувач, щоб видалити розплавлений метал, повторюючи для кожного контакту.
Коли припій знятий, обережно підніміть світлодіод пінцетом, не застосовуючи сили – він повинен відійти легко, якщо все зроблено правильно. Перевірте плату на залишки припою, очистіть спиртом для ідеальної поверхні. Цей метод ідеальний для черезотворних LED, де простота кроків дозволяє новачкам відчути впевненість у своїх силах.
Практикуйте на старій платі, щоб набути чуття – перші спроби можуть бути нерівними, але з часом рухи стануть точними, як у годинникаря. Додайте термостійку стрічку для захисту сусідніх елементів, і процес стане ще безпечнішим.
- Вимкніть пристрій і зафіксуйте плату – стабільність ключова для точності.
- Нанесіть флюс на контакти – це полегшить розплавлення припою без зайвого нагріву.
- Розігрійте паяльник і доторкніться до виводів по черзі, видаляючи припій оплеткою.
- Підніміть світлодіод пінцетом – якщо опір є, перевірте залишки припою.
- Очистіть місце спиртом і перевірте на пошкодження – готово до заміни.
Ці кроки, засновані на рекомендаціях з сайтів з ремонту електроніки як masteram.com.ua, роблять процес доступним, але пам’ятайте: практика робить майстра, і кожна спроба додає досвіду.
Продвинуті техніки для досвідчених користувачів
Для просунутих майстрів гаряче повітря стає зброєю вибору: встановіть температуру 350-400°C і спрямуйте потік на зону світлодіода, дозволяючи припою розплавитися рівномірно без прямого контакту. Це ідеально для SMD-LED на щільних платах, де класичний паяльник ризикує пошкодити сусідні елементи. Використовуйте інфрачервону лампу для попереднього нагріву плати, що зменшує термічний стрес.
Техніка “reflow” з феном і флюсом дозволяє випоювати цілі масиви LED, як у ремонті моніторів, де точність до міліметра визначає успіх. Просунуті користувачі застосовують вакуумні присоски для підняття компонентів, поєднуючи це з програмним контролем температури на станціях. Експериментуйте з низькотемпературними припоями для чутливих LED, що витримують лише 260°C, як у сучасних COB-модулях.
У світі професійного ремонту, де час – гроші, ці техніки економлять години, перетворюючи складну задачу на рутину. Згідно з даними з ресурсів як intime.ua, такі методи підвищують ефективність на 40%, дозволяючи працювати з високотехнологічними пристроями без втрат якості.
Безпека та найкращі практики
Безпека – це не опція, а правило: завжди працюйте в добре вентильованому приміщенні, бо пари флюсу можуть подразнювати легені, наче дим від багаття. Антистатичний захист запобігає накопиченню заряду, який може “вбити” чутливі компоненти одним дотиком. Після випоювання перевіряйте плату на короткі замикання мультиметром, щоб уникнути пожежі при вмиканні.
Найкращі практики включають регулярне очищення інструментів – жало паяльника повинно блищати, як нове, для оптимальної теплопередачі. Для LED-стрічок використовуйте спеціальні конектори після випоювання, спрощуючи заміну. Ці звички, набуті з досвідом, роблять процес не лише ефективним, а й приємним, наче гра в шахи з електронікою.
Типові помилки при випоюванні світлодіодів
- 🔥 Перегрів компонента: Багато хто тримає паяльник занадто довго, розплавлюючи внутрішній кристал – обмежте час до 5 секунд на контакт.
- 🛠️ Використання невідповідного інструменту: Початківці беруть грубий паяльник для SMD, що призводить до пошкодження плати – обирайте тонке жало для делікатної роботи.
- 🧼 Ігнорування очищення: Залишки флюсу спричиняють корозію з часом – завжди протирайте спиртом після процесу.
- ⚡ Забуття про статичний заряд: Без браслета ви можете “шокувати” LED – це поширена причина невдач у домашньому ремонті.
- 📏 Неправильна фіксація: Плата, що рухається, призводить до нерівного нагріву – використовуйте тримачі для стабільності.
Уникаючи цих помилок, ви перетворюєте потенційні невдачі на уроки, що зміцнюють навички. Кожен промах – це крок до майстерності, де досвід стає вашим найкращим союзником.
Практичні приклади та застосування

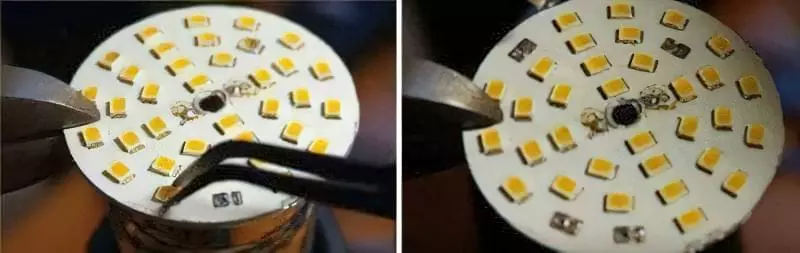

У ремонті LED-ламп випоювання дозволяє замінити один діод, продовжуючи життя лампи на роки – уявіть, як ви рятуєте улюблений світильник від смітника. Для автомобільних фар техніка гарячого повітря ідеальна, бо плати там компактні й чутливі до вібрацій. Просунуті користувачі застосовують це в моддингу комп’ютерів, створюючи кастомне RGB-освітлення з випаяними й перепаяними елементами.
У промисловості, за даними з журналу Electronics Weekly, випоювання LED використовується для переробки електронних відходів, зменшуючи екологічний вплив. У домашніх проектах це може бути створення декоративної стрічки для свят, де ви випоюєте пошкоджені секції й з’єднуєте нові. Кожен приклад показує, як ця навичка відкриває двері для креативності, роблячи електроніку частиною вашого повсякденного життя.
Експериментуйте з різними типами LED – від потужних Cree до мініатюрних WS2812 – і побачите, як техніки адаптуються. Це не просто ремонт, а спосіб творити, де кожен випаяний діод стає частиною більшої історії вашої майстерності.
Альтернативи та інновації в пайці LED
Окрім класичного випоювання, сучасні альтернативи включають лазерну пайку, де промінь точно розплавлює припій без фізичного контакту, ідеально для масового виробництва. Інноваційні флюси на водній основі зменшують токсичність, роблячи процес екологічнішим. Просунуті користувачі освоюють ультразвукову пайку, де вібрації допомагають видаляти припій без нагріву.
У 2025 році, з появою гнучких LED-плівок, випоювання еволюціонує до безконтактних методів, як у технологіях від компаній на кшталт Philips. Ці інновації спрощують життя, але не замінюють базових навичок – вони їх доповнюють, дозволяючи майстрам йти в ногу з часом.
Досліджуйте ці альтернативи, щоб розширити арсенал, і незабаром випоювання стане не задачею, а захоплюючим хобі, повним відкриттів.
| Тип LED | Метод випоювання | Рекомендована температура | Час процесу |
|---|---|---|---|
| Черезотворний | Паяльник + оплетка | 300-350°C | 10-20 секунд |
| SMD | Гаряче повітря | 350-400°C | 5-15 секунд |
| COB | Інфрачервона станція | 260-320°C | 20-30 секунд |
| Стрічковий | Фен + пінцет | 320-380°C | 15-25 секунд |
Ця таблиця, заснована на даних з ресурсів як optimaltd.com.ua, допомагає швидко обрати метод залежно від типу LED. Вона підкреслює важливість адаптації, роблячи ваш підхід гнучким і ефективним.
