Штангенциркуль — це інструмент, який здається простим, але ховає в собі цілий світ точності! Чи то вимірювання болта для ремонту, чи перевірка деталей для проєкту — він стає незамінним помічником у руках майстра. Проте, щоб отримати правильні результати, потрібно знати, як ним користуватися. Як правильно виміряти штангенциркулем, щоб уникнути помилок? У цій статті ми розберемо все крок за кроком: від будови інструмента до тонкощів вимірювань, додавши корисні поради та цікаві факти для новачків і профі.
Що таке штангенциркуль і для чого він потрібен?
Штангенциркуль — це універсальний вимірювальний інструмент, який дозволяє з високою точністю визначати розміри об’єктів: довжину, діаметр, глибину чи товщину. Його використовують у машинобудуванні, будівництві, ювелірній справі та навіть у побуті. Точність штангенциркуля може досягати 0,02 мм, що робить його значно ефективнішим за звичайну лінійку.
Інструмент складається з кількох ключових частин: нерухомої штанги з основною шкалою, рухомої рамки з нониусом (або цифровим дисплеєм у сучасних моделях), губок для зовнішніх і внутрішніх вимірювань, а також глиbinomіра. Але як із цим усім працювати? Давайте розбиратися!
Види штангенциркулів: Який у вас?
Перш ніж братися за вимірювання, важливо зрозуміти, який саме штангенциркуль у ваших руках, адже від цього залежить техніка роботи. Ось основні типи:
- ШЦ-I (з нониусом): Класичний варіант із двома парами губок для зовнішніх і внутрішніх вимірювань, а також глиbinomіром. Шкала нониуса дозволяє зчитувати результати з точністю до 0,1 мм або 0,05 мм.
- ШЦ-II: Має додатковий механізм для точнішого зчитування та часто використовується для вимірювання зубчастих деталей.
- ШЦ-III: Великий штангенциркуль для габаритних об’єктів, наприклад, у суднобудуванні.
- Цифровий штангенциркуль: Сучасна модель із дисплеєм, яка показує результати автоматично. Точність до 0,01 мм, але потребує батареї.
- Стрілочний штангенциркуль: Замість нониуса має циферблат, що полегшує зчитування для новачків.
Найпоширеніший у побуті — ШЦ-I з нониусом, тому наша інструкція зосередиться на ньому, але поради підійдуть і для інших типів.
Як правильно виміряти штангенциркулем: Покрокова інструкція
Вимірювання штангенциркулем — це мистецтво точності, яке потребує уваги до деталей. Ось детальний алгоритм, який допоможе вам зробити все правильно.
Крок 1: Підготуйте інструмент
Перед початком роботи переконайтеся, що штангенциркуль готовий до вимірювань.
- Очистіть інструмент: Протріть губки та штангу м’якою ганчіркою, щоб позбутися пилу, жиру чи бруду. Навіть маленька піщинка може спотворити результат.
- Перевірте справність: Зведіть губки разом. У закритому положенні між ними не повинно бути зазору, а позначка нуля на нониусі має збігатися з нулем основної шкали.
- Розімкніть губки: Акуратно розсуньте їх, щоб інструмент був готовий до роботи.
Крок 2: Виберіть тип вимірювання
Штангенциркуль дозволяє вимірювати три основні параметри. Визначте, що саме вам потрібно:
- Зовнішні розміри: Наприклад, діаметр болта чи товщина пластини. Використовуйте зовнішні губки.
- Внутрішні розміри: Наприклад, діаметр отвору. Використовуйте внутрішні губки (верхні, менші).
- Глибина: Наприклад, глибина паза чи отвору. Використовуйте глиbinomір (стрижень на кінці штанги).
Крок 3: Проведіть вимірювання
Тепер найвідповідальніший момент — саме вимірювання. Ось як це зробити правильно:
- Розташуйте об’єкт: Для зовнішніх вимірювань помістіть деталь між нижніми губками. Для внутрішніх — вставте верхні губки в отвір. Для глибини — опустіть глиbinomір у паз.
- Зведіть губки: Акуратно зсуньте рамку, щоб губки щільно, але без надмірного тиску торкалися деталі. Надмірна сила може пошкодити інструмент або деталь.
- Зафіксуйте положення: Якщо ваш штангенциркуль має гвинтовий фіксатор, затягніть його, щоб рамка не рухалася.
Крок 4: Зчитайте результат

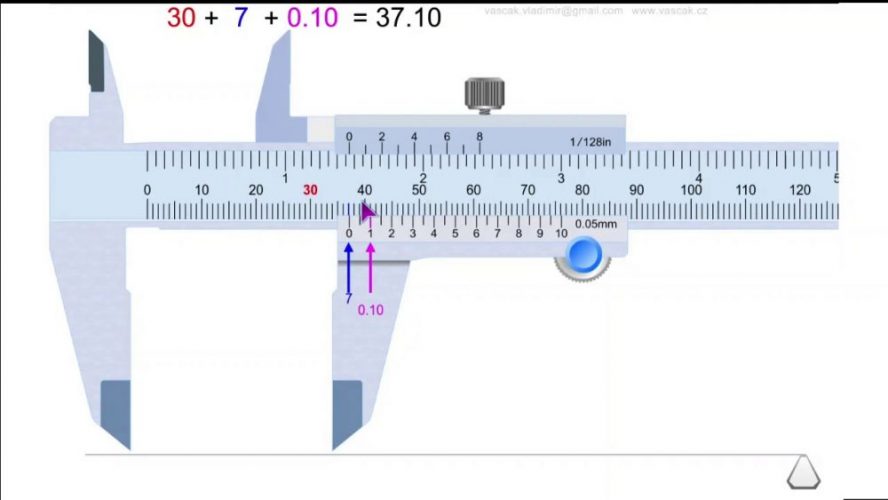

Для штангенциркуля з нониусом зчитування потребує уважності. Ось як це зробити:
- Прочитайте цілі міліметри: Подивіться, де позначка нуля на нониусі стоїть відносно основної шкали. Запишіть кількість цілих міліметрів до цієї позначки.
- Знайдіть дробову частину: Зверніть увагу на нониус. Знайдіть, яка його позначка ідеально збігається з будь-якою позначкою основної шкали. Помножте номер цієї позначки на ціну поділки нониуса (зазвичай 0,1 мм або 0,05 мм).
- Додайте значення: Сума цілих міліметрів і дробової частини — це ваш результат.
Приклад: Якщо нуль нониуса стоїть між 12 і 13 мм, а п’ята позначка нониуса збігається з основною шкалою (ціна поділки 0,1 мм), то результат: 12 мм + (5 × 0,1 мм) = 12,5 мм.
Для цифрового штангенциркуля все простіше — результат одразу з’являється на дисплеї.
Крок 5: Перевірте точність
Щоб бути впевненим у результаті, повторіть вимірювання ще раз, бажано в іншій точці деталі. Якщо значення різняться, перевірте, чи правильно ви розташували губки.
Типи вимірювань: Детальні поради
Кожен тип вимірювання має свої нюанси. Ось як уникнути помилок у кожному випадку.
| Тип вимірювання | Інструмент | Поради |
|---|---|---|
| Зовнішні розміри | Зовнішні губки | Тримайте губки перпендикулярно до поверхні. Виміряйте кілька разів у різних точках. |
| Внутрішні розміри | Внутрішні губки | Вставляйте губки до упору, але не розтягуйте отвір. Перевірте, чи губки чисті. |
| Глибина | Глиbinomір | Опускайте стрижень вертикально. Переконайтеся, що основа штанги щільно прилягає до краю. |
Поширені помилки та як їх уникнути
Навіть досвідчені майстри іноді припускаються помилок. Ось найпоширеніші промахи та способи їх уникнення.
- Надмірний тиск: Занадто сильне затискання губок може деформувати м’які матеріали, як-от пластик. Завжди зводьте губки плавно.
- Неправильний кут: Якщо губки не перпендикулярні до деталі, результат буде неточним. Тримайте інструмент рівно.
- Бруд на інструменті: Жир чи пил на губках додають міліметри до вимірів. Регулярно протирайте штангенциркуль.
- Помилка зчитування: Новачки часто плутають позначки нониуса. Якщо сумніваєтеся, перевірте кілька разів або скористайтеся лупою.
- Знос інструмента: Старі штангенциркулі можуть мати люфт або стерті шкали. Перевіряйте інструмент перед важливими вимірами.
Цікаві факти про штангенциркуль
Цікаві факти про штангенциркуль 🌟
Назва “штангенциркуль” походить від німецького “Stange” (штанга) та латинського “circulus” (коло), адже перші моделі вимірювали кола. 🔧
Штангенциркуль винайшов француз П’єр Верньє в XVII столітті, але сучасний вигляд він отримав лише в XIX столітті.
У космосі штангенциркулі використовують для перевірки деталей обладнання — точність потрібна навіть на орбіті! 🚀
Найдорожчі штангенциркулі виготовляють із титану й коштують тисячі доларів — їх використовують у надточних галузях.
Поради для новачків
Якщо ви вперше тримаєте штангенциркуль, не хвилюйтеся — практика зробить вас майстром! Ось кілька порад, щоб полегшити початок:
- Тренуйтеся на простих об’єктах: Виміряйте монету, гайку чи ложку, щоб звикнути до інструмента.
- Світло — ваш друг: Зчитувати нониус легше при хорошому освітленні. Використовуйте лампу або ліхтарик.
- Не поспішайте: Точність важливіша за швидкість. Перевіряйте кожен результат.
- Доглядайте за інструментом: Зберігайте штангенциркуль у футлярі, щоб захистити від подряпин і пилу.
Як доглядати за штангенциркулем?
Щоб ваш штангенциркуль служив роками, дотримуйтесь простих правил догляду:
- Чистота: Після використання протирайте інструмент сухою ганчіркою. Уникайте контакту з водою, особливо для цифрових моделей.
- Зберігання: Тримайте штангенциркуль у футлярі або коробці, щоб уникнути механічних пошкоджень.
- Калібрування: Періодично перевіряйте нульове положення. Якщо інструмент “бреше”, віддайте його на професійне калібрування.
- Уникайте падінь: Удар може зігнути губки або пошкодити шкалу, що зробить виміри неточними.
За даними німецької компанії Mitutoyo, одного з лідерів виробництва вимірювальних інструментів, правильно доглянутий штангенциркуль може служити десятиліттями без втрати точності.
Чому штангенциркуль — ваш найкращий друг?
Штангенциркуль — це не просто інструмент, а ключ до світу точності. Він допомагає створювати ідеальні деталі, перевіряти якість і навіть економити час у майстерні. Освоївши його, ви відчуєте себе справжнім інженером, здатним виміряти все — від гвинтика до мрії!
Тепер, коли ви знаєте, як правильно виміряти штангенциркулем, беріть інструмент і починайте експериментувати. Кожен міліметр, який ви виміряєте, — це крок до майстерності.
