Нарізання різьби плашкою — це мистецтво, яке поєднує точність, терпіння та знання. Уявіть собі, як метал поступово набуває форми, а ваші руки створюють ідеальну спіраль, що міцно з’єднає деталі. Цей процес може здатися складним, але з правильними інструментами, технікою та розумінням нюансів навіть новачок досягне професійного результату. У цій статті ми розберемо кожен етап нарізання різьби, від вибору плашки до фінішної обробки, щоб ви могли впевнено взятися за роботу.
Що таке плашка і як вона працює
Плашка — це інструмент для нарізання зовнішньої різьби на циліндричних заготовках, таких як болти, шпильки чи труби. Вона нагадує міцний металевий диск із різальними кромками, які формують спіральну канавку. Плашки бувають круглими, розрізними та спеціальними, кожна з яких має свої особливості. Наприклад, кругла плашка ідеально підходить для стандартних робіт, тоді як розрізна дозволяє регулювати діаметр різьби для точного припасування.
Принцип роботи плашки простий, але вимагає уваги: інструмент накручується на заготовку, а його різальні кромки знімають тонкий шар металу, створюючи різьбу. Щоб усе вийшло ідеально, заготовка має бути правильно підготовлена, а плашка — змащена. Без цих кроків ви ризикуєте зіпсувати інструмент або деталь.
Інструменти та матеріали для нарізання різьби
Перш ніж почати, переконайтеся, що у вас є все необхідне. Якісні інструменти — це половина успіху, а правильна підготовка економить час і нерви.
- Плашка: Вибирайте плашку відповідно до типу різьби (метрична, дюймова) та діаметра заготовки. Наприклад, для болта М10 потрібна плашка М10.
- Плашкотримач: Цей інструмент фіксує плашку та забезпечує рівномірне обертання.
- Заготовка: Металевий стрижень (сталь, алюміній, латунь) із діаметром, що відповідає номінальному розміру різьби.
- Мастило: Спеціальне мастило для різання (або універсальне, наприклад, WD-40) зменшує тертя та продовжує життя інструменту.
- Напилок і штангенциркуль: Для обробки заготовки та перевірки її діаметра.
- Лещата: Надійно фіксують заготовку під час роботи.
- Щітка та ганчірка: Для очищення інструменту та заготовки від стружки.
Кожен із цих інструментів відіграє ключову роль. Наприклад, штангенциркуль допоможе переконатися, що діаметр заготовки відповідає стандарту (для М10 це 9,95–10 мм). Якщо заготовка занадто товста, плашка може зламатися, а якщо занадто тонка — різьба вийде слабкою.
Підготовка до нарізання різьби
Підготовка — це фундамент успіху. Неправильно оброблена заготовка чи неякісна плашка можуть зіпсувати всю роботу. Ось покроковий план підготовки.
Вибір заготовки
Матеріал заготовки має відповідати вашим потребам. Сталь міцна, але важко обробляється, алюміній легший, але менш довговічний. Для більшості побутових завдань підійде конструкційна сталь. Переконайтеся, що діаметр заготовки відповідає стандарту різьби. Наприклад, для метричної різьби М8 діаметр має бути 7,95–8 мм.
Обробка заготовки
Перед нарізанням заготовку потрібно підготувати. Спочатку напилком зніміть фаски на кінці стрижня — це полегшить початок роботи плашки. Потім перевірте поверхню: вона має бути гладкою, без іржі чи дефектів. Якщо заготовка нерівна, використовуйте наждачний папір або токарний верстат.
Фіксація заготовки
Надійно закріпіть заготовку в лещатах так, щоб вона виступала на 10–15 см. Це забезпечить зручний доступ для плашки. Переконайтеся, що заготовка стоїть строго вертикально, інакше різьба може вийти кривою.
Процес нарізання різьби: покрокова інструкція
Тепер переходимо до самого процесу. Нарізання різьби плашкою — це не просто механічна робота, а справжній танець із металом, де кожен рух має бути виваженим.
- Встановіть плашку в тримач. Переконайтеся, що вона надійно зафіксована. Зазвичай плашка має маркування (наприклад, М10), яке вказує на тип різьби.
- Нанесіть мастило. Змастіть заготовку та різальні кромки плашки. Це зменшить тертя, полегшить рух і захистить інструмент від перегріву.

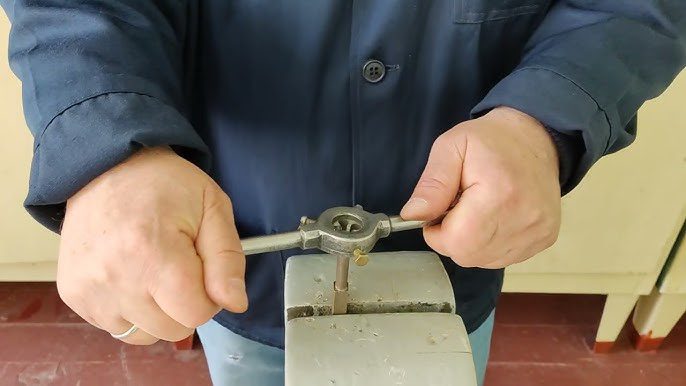

- Почніть нарізання. Надіньте плашку на кінець заготовки, переконавшись, що вона стоїть рівно. Починайте обертати плашкотримач за годинниковою стрілкою, застосовуючи легкий тиск. Зробіть 1–2 повних оберти.
- Контролюйте рух. Після кількох обертів поверніть плашку на півоберта назад, щоб зламати стружку. Це запобігає забиванню плашки та забезпечує чисту різьбу. Продовжуйте чергувати: 2 оберти вперед, півоберта назад.
- Перевірте глибину. Періодично зупиняйтеся та перевіряйте, чи рівна різьба. Якщо плашка йде важко, додайте мастила або перевірте, чи немає перешкод.
- Завершіть нарізання. Коли різьба досягне потрібної довжини, акуратно зніміть плашку, обертаючи її проти годинникової стрілки.
- Очистіть деталь. Видаліть стружку щіткою та протріть заготовку ганчіркою. Перевірте різьбу, накрутивши на неї гайку — вона має рухатися плавно, без заїдань.
Цей процес вимагає терпіння. Якщо поспішити, можна пошкодити плашку або зіпсувати заготовку. Наприклад, надмірний тиск на плашку може призвести до її тріщини, а недостатнє мастило — до нерівної різьби.
Типові помилки та як їх уникнути
Нарізання різьби — це процес, де дрібниці вирішують усе. Ось найпоширеніші помилки, які допускають навіть досвідчені майстри, і поради, як їх уникнути.
- 🌱 Неправильний діаметр заготовки. Якщо стрижень занадто товстий, плашка не впорається, а якщо тонкий — різьба буде слабкою. Завжди перевіряйте діаметр штангенциркулем.
- 🔧 Відсутність мастила. Без мастила плашка перегрівається, а різьба виходить нерівною. Використовуйте спеціальне мастило або хоча б машинну оливу.
- ⚙️ Нерівний старт. Якщо плашка встановлена криво, різьба буде зіпсована. Починайте обертання повільно, перевіряючи перпендикулярність.
- 🔩 Надмірний тиск. Сильний натиск може зламати плашку. Обертайте інструмент плавно, даючи різальним кромкам працювати.
- 🛠️ Пропуск очищення. Стружка, що накопичилася, може пошкодити різьбу. Регулярно очищайте плашку щіткою.
Уникнення цих помилок значно підвищить якість вашої роботи. Наприклад, правильне мастило може подовжити термін служби плашки вдвічі, а ретельна перевірка заготовки заощадить час на переробку.
Порівняння типів плашок
Різні плашки підходять для різних завдань. Ось таблиця, яка допоможе вибрати правильний інструмент.
| Тип плашки | Особливості | Переваги | Недоліки |
|---|---|---|---|
| Кругла | Цілісна, для стандартних різьб | Висока точність, міцність | Не регулюється |
| Розрізна | Має розріз для регулювання | Гнучкість у діаметрі | Менш міцна |
| Спеціальна | Для нестандартних різьб | Універсальність | Висока ціна |
Джерело: технічні стандарти DIN та рекомендації виробників інструментів (станом на травень 2025).
Поради для новачків і професіоналів
Незалежно від вашого досвіду, ці поради допоможуть удосконалити процес нарізання різьби.
- Починайте з м’яких матеріалів. Якщо ви новачок, спробуйте алюміній або латунь — вони легше обробляються.
- Тренуйтеся на пробних заготовках. Перед роботою з важливою деталлю перевірте техніку на шматку аналогічного металу.
- Використовуйте якісні плашки. Інструменти від перевірених брендів (наприклад, YG-1 або Bosch) служать довше та дають кращий результат.
- Контролюйте температуру. Якщо плашка нагрівається, зупиніться та дайте їй охолонути, щоб уникнути деформації.
- Зберігайте інструменти правильно. Після роботи очищайте плашку та зберігайте її в сухому місці, щоб уникнути корозії.
Ці поради допоможуть не лише досягти якісного результату, але й зробити процес приємнішим. Наприклад, тренування на пробних заготовках може врятувати дорогу деталь від помилок.
Цікаві факти про нарізання різьби
- ⭐ Різьба старша за колесо. Перші різьбові з’єднання з’явилися ще в Стародавній Греції для пресів, тоді як колесо стало популярним пізніше.
- 🛠️ Метрична vs дюймова. Метрична різьба домінує в Європі, але в США досі використовують дюймову, що іноді викликає плутанину в міжнародних проєктах.
- 🔩 Плашка в космосі. Різьбові з’єднання, створені плашками, використовуються в космічних апаратах завдяки їхній надійності.
- ⚙️ Найменша різьба. Сучасні технології дозволяють нарізати різьбу діаметром менше 1 мм для мікроелектроніки.
Ці факти показують, наскільки універсальною та важливою є технологія різьблення. Від стародавніх механізмів до космічних кораблів — різьба всюди!
Як доглядати за плашкою після роботи
Плашка — це ваш вірний помічник, і правильний догляд подовжить її життя. Після кожного використання очищайте інструмент від стружки металевою щіткою. Якщо на плашці залишилися сліди мастила чи металу, протріть її розчинником. Зберігайте плашку в сухому місці, бажано в спеціальному футлярі, щоб уникнути корозії.
Періодично перевіряйте стан різальних кромок. Якщо вони затупилися, плашку можна заточити, але це вимагає спеціального обладнання. У більшості випадків простіше замінити інструмент, особливо якщо він недорогий.
Коли звертатися до професіоналів
Іноді нарізання різьби краще довірити фахівцям. Якщо ви працюєте з твердими сплавами (наприклад, нержавіючою сталлю) або потрібна висока точність (наприклад, для авіаційних деталей), професійне обладнання забезпечить кращий результат. Токарні верстати з ЧПК можуть нарізати різьбу швидше та точніше, ніж ручна плашка.
У таких випадках звертайтеся до майстерень із хорошою репутацією. За даними галузевих журналів (наприклад, “Metalworking World”), сучасні верстати підвищують точність різьби на 20–30% порівняно з ручною роботою.
Нарізання різьби плашкою — це не лише технічний процес, а й можливість відчути себе творцем. З кожним обертом плашки ви створюєте щось міцне, надійне та функціональне. Озброївшись нашими порадами, ви зможете досягти ідеального результату, будь то ремонт автомобіля чи створення унікального проєкту.
