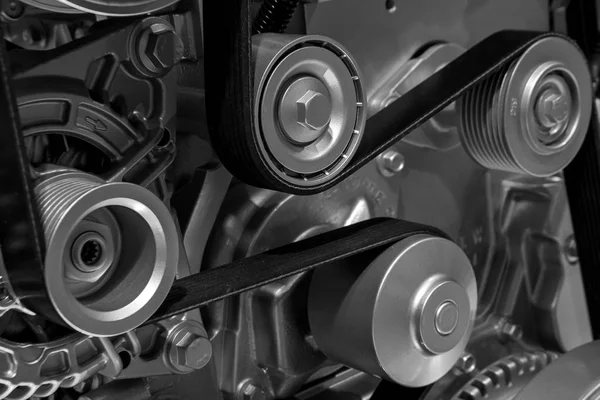

Приводний ремінь — це не просто деталь, а справжнє серце багатьох механізмів, яке забезпечує їхню безперебійну роботу. Від автомобілів до промислових верстатів, правильно підібраний ремінь може значно продовжити життя обладнання, заощадити кошти та уникнути несподіваних поломок. Але як зробити вибір, коли на ринку тисячі варіантів, а помилка може коштувати дорого? У цій статті ми розберемо кожен крок підбору приводного ременя, зануримося в технічні деталі та поділимося практичними порадами, які допоможуть як новачкам, так і досвідченим інженерам.
Що таке приводний ремінь і чому його вибір такий важливий
Приводний ремінь — це гнучкий елемент, який передає механічну енергію між валами в обладнанні. Уявіть його як міцну стрічку, що з’єднує два колеса: одне крутиться, а друге слідує за ним. Без ременя багато механізмів, від автомобільних двигунів до конвеєрних ліній, просто зупинилися б. Неправильний вибір ременя може призвести до зниження ефективності, швидкого зносу або навіть аварії.
Ремені бувають різних типів, розмірів і матеріалів, і кожен із них призначений для певних умов роботи. Наприклад, ремінь для пральної машини не впорається з навантаженнями промислового компресора. Тож правильний вибір залежить від розуміння технічних вимог вашого обладнання та умов експлуатації.
Основні функції приводного ременя
Щоб краще зрозуміти, як підібрати ремінь, варто знати, які завдання він виконує:
- Передача потужності. Ремінь забезпечує передачу крутного моменту від одного вала до іншого, наприклад, від двигуна до генератора.
- Зменшення вібрацій. Якісний ремінь поглинає коливання, знижуючи шум і навантаження на механізми.
- Компенсація відстаней. Ремені дозволяють передавати енергію між валами, розташованими на значній відстані.
- Захист обладнання. У разі перевантаження ремінь може прослизати, запобігаючи поломці дорогих компонентів.
Знаючи ці функції, легше зрозуміти, чому вибір ременя — це не просто покупка, а інвестиція в довговічність вашого обладнання.
Типи приводних ременів: який обрати
Різноманітність приводних ременів може заплутати навіть досвідченого механіка. Щоб зробити правильний вибір, потрібно знати основні типи ременів і їхні особливості. Розглянемо найпоширеніші.
Клинові ремені
Клинові ремені (V-подібні) мають трапецієподібний переріз і використовуються в системах із високими навантаженнями. Їхня форма забезпечує міцне зчеплення зі шківом, що робить їх ідеальними для промислових механізмів і автомобілів.
- Переваги: висока міцність, хороша передача потужності, стійкість до ковзання.
- Недоліки: потребують точного вирівнювання шківів, не підходять для компактних систем.
- Застосування: компресори, насоси, автомобільні двигуни.
Поліклинові ремені
Поліклинові ремені, або багатоструменеві, мають кілька поздовжніх ребер, що забезпечують більшу площу контакту зі шківом. Вони гнучкіші за клинові та підходять для компактних механізмів.
- Переваги: компактність, гнучкість, здатність працювати на високих швидкостях.
- Недоліки: менша міцність порівняно з клиновими, чутливість до забруднень.
- Застосування: автомобільні генератори, кондиціонери, побутова техніка.
Зубчасті ремені
Зубчасті ремені мають виступи (зубці), які входять у пази шківа, забезпечуючи точну синхронізацію. Вони не прослизають, що робить їх незамінними в механізмах, де потрібна висока точність.
- Переваги: точність, відсутність ковзання, довговічність.
- Недоліки: висока ціна, складність заміни.
- Застосування: розподільні вали двигунів, верстати з ЧПУ.
Плоскі ремені
Плоскі ремені — це класика, яка використовується в системах із низьким або середнім навантаженням. Вони прості, але менш ефективні в сучасних механізмах через схильність до прослизання.
- Переваги: низька ціна, простота установки.
- Недоліки: низька міцність, прослизання при високих навантаженнях.
- Застосування: старі верстати, конвеєри, сільгосптехніка.
Вибір типу ременя залежить від вашого обладнання та умов роботи. Наприклад, для автомобільного генератора краще обрати поліклиновий ремінь, а для промислового верстата — клиновий або зубчастий.
Крок за кроком: як підібрати приводний ремінь
Підбір приводного ременя — це як вибір ідеальної пари взуття: потрібен правильний розмір, матеріал і форма. Ось детальний алгоритм, який допоможе вам зробити це без помилок.
Крок 1. Визначте тип обладнання та його вимоги
Перше, що потрібно зробити, — зрозуміти, для чого призначений ремінь. Перегляньте технічну документацію вашого обладнання. Там зазвичай вказані:
- Тип ременя (клиновий, зубчастий тощо).
- Розміри (довжина, ширина, профіль).
- Матеріал (гума, поліуретан, армовані волокна).
- Умови роботи (температура, вологість, навантаження).
Якщо документації немає, зверніться до маркування на старому ремені. Наприклад, код “5PK1200” на поліклиновому ремені означає 5 ребер і довжину 1200 мм.
Крок 2. Виміряйте розміри ременя
Точні розміри — ключ до успіху. Якщо старий ремінь зберігся, виміряйте його:
- Довжина. Оберніть гнучку стрічку навколо ременя по зовнішньому контуру або прокатайте його по рівній поверхні, вимірюючи відстань.
- Ширина. Виміряйте верхню частину ременя (для клинових) або кількість ребер (для поліклинових).
- Профіль. Перевірте форму перерізу (трапеція, зубці, ребра).
Якщо ремінь зношений, додайте 1–2% до довжини, оскільки він міг розтягнутися. Для точності порівняйте виміри з каталогом виробника.
Крок 3. Оцініть умови експлуатації
Ремінь, який працює в гаражі, не витримає умов сталеливарного цеху. Зверніть увагу на:
- Температуру. Для високих температур (понад 80°C) обирайте ремені з теплостійкої гуми або поліуретану.
- Вологість. У вологих умовах потрібні ремені з водостійким покриттям.
- Навантаження. Для високих навантажень вибирайте армовані ремені з кевларом або скловолокном.
- Хімічні впливи. У середовищі з маслами чи кислотами використовуйте ремені з неопрену.
Крок 4. Перевірте сумісність зі шківами
Ремінь і шківи — як танцювальна пара: вони мають ідеально підходити один одному. Переконайтеся, що:
- Профіль ременя відповідає пазам шківа.
- Діаметр шківа відповідає рекомендованому для цього типу ременя.
- Шківи вирівняні, інакше ремінь швидко зноситься.
Крок 5. Виберіть надійного виробника
Якість ременя залежить від бренду. Відомі виробники, такі як Gates, ContiTech чи Optibelt, використовують передові технології та ретельно тестують продукцію. Дешеві аналоги можуть коштувати менше, але швидше зношуються, що призводить до додаткових витрат.
Обираючи ремінь, звертайте увагу на сертифікати якості, такі як ISO 9001, які гарантують відповідність стандартам.
Порівняння матеріалів приводних ременів
Матеріал ременя впливає на його міцність, гнучкість і довговічність. Ось таблиця, яка допоможе вам зробити вибір:
| Матеріал | Переваги | Недоліки | Застосування |
|---|---|---|---|
| Гума | Гнучкість, низька ціна, хороше зчеплення | Чутливість до високих температур | Автомобілі, побутова техніка |
| Поліуретан | Стійкість до зносу, хімічна стійкість | Висока ціна | Промислові верстати |
| Неопрен | Стійкість до масел і вологи | Менша гнучкість | Хімічна промисловість |
| Кевлар (армований) | Висока міцність, довговічність | Дуже висока ціна | Важка техніка |
Джерела даних: каталоги Gates, Optibelt.
Обираючи матеріал, враховуйте бюджет і умови роботи. Наприклад, для автомобіля в помірному кліматі підійде гумовий ремінь, а для промислового обладнання в агресивному середовищі — неопреновий або армований.
Типові помилки при виборі приводного ременя
Типові помилки, яких варто уникати
Навіть досвідчені механіки іноді припускаються помилок при виборі ременя. Ось найпоширеніші з них, які можуть коштувати вам часу та грошей:
- ❌ Вибір ременя лише за розміром. Ігнорування типу, матеріалу чи умов експлуатації призводить до швидкого зносу. Наприклад, клиновий ремінь не замінить зубчастий у синхронних системах.
- 🚫 Економія на якості. Дешеві ремені без маркування чи сертифікатів часто рвуться через 2–3 місяці роботи.
- ⚠️ Неправильне натягнення. Занадто сильне натягнення скорочує термін служби ременя, а слабке призводить до прослизання.
- 🔧 Ігнорування стану шківів. Зношені чи брудні шківи знижують ефективність навіть найкращого ременя.
- 📏 Неточні виміри. Вимірювання розтягнутого ременя без коригування може призвести до покупки занадто довгого ременя.
Уникаючи цих помилок, ви значно підвищите ефективність і довговічність вашого обладнання.
Поради з догляду за приводним ременем
Правильний догляд за ременем може подовжити його термін служби вдвічі. Ось кілька практичних рекомендацій:
- Регулярно перевіряйте натягнення. Використовуйте тензометр або спеціальний інструмент для перевірки.
- Очищайте шківи. Бруд і масло знижують зчеплення та прискорюють знос.
- Слідкуйте за температурою. Перегрів може деформувати ремінь, тому забезпечте вентиляцію обладнання.
- Замінюйте вчасно. Навіть якісний ремінь має обмежений ресурс (зазвичай 20,000–50,000 км для автомобілів або 1–2 роки для промислових систем).
Регулярний огляд ременя раз на 3–6 місяців допоможе виявити тріщини чи розтягнення до того, як вони стануть проблемою.
Кейс: як правильний вибір ременя заощадив кошти
Уявіть невеликий завод із виробництва меблів, де конвеєрна лінія зупинилася через розрив дешевого клинового ременя. Заміна ременя коштувала недорого, але простій обладнання на 4 години обійшовся в 10,000 гривень збитків. Після аналізу інженери замінили ремінь на армований клиновий від Gates, який коштував утричі дорожче, але витримав 2 роки безперервної роботи. Висновок? Інвестиція в якісний ремінь окупається за рахунок зменшення простоїв і витрат на ремонт.
Підбір приводного ременя — це не складно, якщо знати, на що звертати увагу. Озброївшись цією інформацією, ви зможете зробити вибір, який забезпечить вашому обладнанню довге й ефективне життя. Незалежно від того, чи ви новачок, чи досвідчений інженер, правильний ремінь стане вашим надійним союзником у світі механізмів.
