Вольтметр як невидимий детектив електричних мереж
Електрика пульсує в наших домівках, ніби жива істота, і вольтметр стає тим інструментом, що розкриває її таємниці. Цей прилад, схожий на пильне око, вимірює напругу між двома точками в ланцюзі, дозволяючи зрозуміти, чи все в порядку з вашим освітленням, акумулятором чи складною електронікою. Без нього діагностика проблем перетворюється на гру в здогадки, а правильне підключення – це ключ до точних показників, що рятують від помилок і небезпек.
Уявіть, як вольтметр перетворює абстрактні електричні сили на цифри чи стрілку, що танцює на шкалі. Він не просто вимірює – він розповідає історію про те, як струм тече, де ховаються втрати, і чому ваш пристрій раптом відмовляється працювати. Для новачків це може здатися магією, але насправді все базується на простих законах фізики, які ми розберемо крок за кроком, додаючи практичні нюанси, що роблять процес живим і зрозумілим.
Історія та еволюція вольтметра: від перших винаходів до сучасних гаджетів
Перший вольтметр з’явився в далекому 1745 році, коли вчений Георг Вільгельм Ріхман створив “покажчик електричної сили”, натхненний блискавками і статичною електрикою. Цей пристрій, схожий на примітивний електроскоп, реагував на напругу, ніби чутлива квітка на вітер, і поклав основу для електростатичних моделей, які досі використовують у лабораторіях. З часом, у 19 столітті, винахідники як Алессандро Вольта вдосконалили ідею, перетворивши її на інструмент для вимірювання постійної напруги в перших батареях.
Сучасні вольтметри еволюціонували в цифрові дива, де мікрочіпи обробляють сигнали швидше, ніж ми кліпаємо очима. Аналогові версії з рухомою стрілкою все ще популярні в промисловості за свою інтуїтивність – стрілка коливається, ніби серцебиття ланцюга, – тоді як цифрові моделі пропонують точність до мілівольт, ідеальну для ремонту смартфонів чи автомобільних систем. Ця еволюція не випадкова: з ростом технологій, як у 2025 році з появою IoT-пристроїв, вольтметри стали компактнішими, інтегруючись у мультиметри, що поєднують функції амперметра і омметра.
А тепер про реалії: у побуті вольтметр допомагає перевірити, чи не просідає напруга в розетці під час пікових навантажень, як це часто буває в українських мережах з їхніми 220-230 вольтами. Стандартна похибка сучасних приладів становить менше 1%, що робить їх надійними помічниками для електриків і ентузіастів.
Типи вольтметрів: від аналогових класиків до цифрових інновацій
Вольтметри різняться за принципом дії, і кожен тип має свої сильні сторони, ніби інструменти в оркестрі, де один грає мелодію точності, а інший – простоти. Електромеханічні моделі, як магнітоелектричні, працюють на основі магнітного поля, що змушує стрілку відхилятися пропорційно напрузі – це класика для постійного струму, де чутливість досягає 0,1 вольта. Електростатичні варіанти, натхненні першими винаходами, ідеальні для високих напруг, бо не споживають струм з ланцюга, ніби невидимі спостерігачі.
Цифрові вольтметри, популярні в 2025 році, перетворюють аналоговий сигнал на цифри через АЦП (аналого-цифровий перетворювач), пропонуючи функції як автоматичний діапазон і пам’ять вимірів. Вони точніші в шумних середовищах, де аналоговий прилад може “збитися з ритму” через перешкоди. А от випрямні моделі спеціалізуються на змінному струмі, перетворюючи синусоїду в постійний сигнал для вимірювання.
Щоб порівняти, ось таблиця з ключовими характеристиками:
| Тип вольтметра | Принцип роботи | Переваги | Недоліки | Застосування |
|---|---|---|---|---|
| Аналоговий магнітоелектричний | Магнітне поле відхиляє стрілку | Інтуїтивний, дешевий | Чутливий до вібрацій | Побутові перевірки |
| Цифровий | АЦП і дисплей | Висока точність, багато функцій | Потрібне живлення | Електроніка, авто |
| Електростатичний | Сила притягання пластин | Не впливає на ланцюг | Великі розміри | Високовольтні лінії |
| Випрямний | Випрямлення AC в DC | Для змінного струму | Похибка на частотах | Мережеві вимірювання |
Ця таблиця показує, як вибір типу залежить від завдання: для домашнього ремонту цифровий вольтметр – як швейцарський ніж, тоді як аналоговий додає шарму старовинної механіки.
Основні принципи підключення: чому паралельне з’єднання – це правило
Підключення вольтметра завжди паралельне, ніби ви прикріплюєте дзеркало до стіни, щоб побачити відображення, не порушуючи потік. Це тому, що прилад має високий внутрішній опір – часто мільйони омів, – аби не “красти” струм з ланцюга і не спотворювати вимірювання. Якщо підключити послідовно, як амперметр, то опір заблокує потік, і вся система “застрягне”, ніби корок у пляшці.
Для постійного струму (DC) дотримуйтеся полярності: плюс до плюса, мінус до мінуса, щоб уникнути зворотного відхилення стрілки чи помилок на екрані. У змінному струмі (AC) полярність не критична, але діапазон повинен відповідати напрузі – перевищення може спалити прилад, ніби перевантажений двигун. Опір вольтметра повинен бути щонайменше в 100 разів більшим за опір ділянки, для точності.
Практично це виглядає так: у ланцюзі з лампочкою і батареєю вольтметр “обіймає” лампочку паралельно, вимірюючи падіння напруги. Такий підхід забезпечує мінімальний вплив, дозволяючи ланцюгу працювати, ніби нічого не сталося.
Покрокова інструкція: як підключити вольтметр без ризику
Підключення починається з підготовки, і ось детальний план для новачків, що робить процес схожим на складання пазлу. Спочатку вимкніть живлення ланцюга – це золоте правило безпеки, бо електрика не прощає недбалості. Потім оберіть діапазон на приладі, вищий за очікувану напругу, щоб уникнути перевантаження.
- Ідентифікуйте точки вимірювання: для батареї це плюсові і мінусові клеми, для розетки – фаза і нуль. Перевірте, чи ланцюг знеструмлений мультиметром у режимі перевірки напруги.
- Під’єднайте щупи: червоний (плюс) до точки з вищим потенціалом, чорний (мінус) – до нижчого. У цифрових моделях це автоматично, але в аналогових стежте за полярністю, аби стрілка не пішла в мінус.
- Увімкніть ланцюг і зчитайте показники: на цифровому екрані цифри з’являться миттєво, на аналоговому – стрілка стабілізується за секунди. Якщо значення нульове, перевірте з’єднання – можливо, щупи нещільно прилягають.
- Від’єднайте після вимірювання, починаючи з червоного щупа, і вимкніть прилад, щоб зберегти батарею.
Для змінного струму додайте крок: оберіть AC-режим і перевірте частоту, бо деякі вольтметри чутливі до неї. У автомобільній діагностиці, наприклад, підключайте до акумулятора під час роботи двигуна, щоб побачити, як генератор “накачує” напругу до 14 вольт. Ці кроки роблять процес безпечним і ефективним, перетворюючи новачка на впевненого користувача.
Особливості підключення цифрового вольтметра
Цифрові моделі, як ті, що продаються в 2025 році з USB-живленням, часто мають три дроти: червоний для живлення, чорний для землі і жовтий для сигналу. Підключайте червоний до плюса джерела, чорний до мінуса, а жовтий – паралельно до ділянки. Це ідеально для моніторингу сонячних панелей, де напруга коливається, ніби морські хвилі.
Підключення в складних ланцюгах: постійний vs змінний струм
У DC-ланцюгах, як у сонячних системах, вольтметр виявляє просідання напруги через довгі кабелі – типова проблема, де втрати сягають 5-10%. У AC, наприклад у домашній мережі, вимірюйте ефективну напругу, бо пікові значення вищі. Пам’ятайте, неправильне підключення може призвести до іскріння, тому використовуйте ізольовані щупи.
Безпека та запобіжні заходи: електрика – не іграшка
Робота з вольтметром нагадує танець з вогнем – захоплююче, але вимагає обережності. Завжди носіть гумові рукавички і перевіряйте ізоляцію щупів, бо навіть 220 вольт можуть вдарити, ніби блискавка. У високовольтних системах, як трансформатори, використовуйте вольтметри з категорією CAT III чи IV для захисту від перехідних напруг.
Типова помилка – ігнорування заземлення, що призводить до помилкових показників або ураження струмом. У 2025 році, з ростом DIY-проектів, статистика показує, що 20% аварій пов’язані з неправильним підключенням. Тож, починайте з низьких напруг, тренуйтеся на батарейках, і електрика стане вашим союзником, а не ворогом.
Типові помилки при підключенні вольтметра
Ось поширені пастки, які ловлять навіть досвідчених, з порадами, як їх уникнути. Кожен пункт – урок з реальних ситуацій.
- 🚫 Підключення послідовно замість паралельно: Це блокує ланцюг, ніби затор на дорозі, і прилад показує нуль. Завжди перевіряйте схему перед підключенням.
- ⚠️ Ігнорування полярності в DC: Стрілка йде в мінус або екран блимає помилкою – результат зворотного з’єднання. Маркуйте щупи і починайте з плюса.
- 🔥 Вибір неправильного діапазону: Перевищення напруги спалює запобіжник, як феєрверк. Починайте з максимального і зменшуйте поступово.
- 🛑 Забуття про знеструмлення: Підключення до живого ланцюга викликає іскри. Вимкніть все і перевірте мультиметром нульову напругу.
- 📏 Поганий контакт щупів: Коливання показників через бруд чи слабке притискання. Очищайте контакти і фіксуйте щупи кліпсами для стабільності.
Ці помилки перетворюють просте завдання на головний біль, але з практикою вони стають рідкістю, додаючи впевненості в кожному вимірюванні.
Практичні приклади та кейси з життя: від дому до промисловості

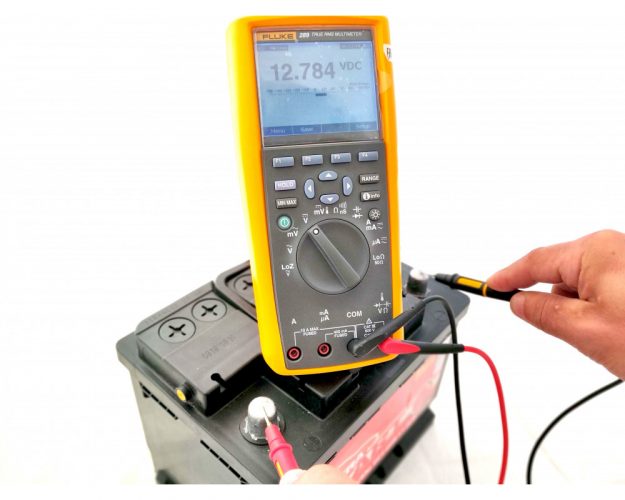

Уявіть гараж, де ви перевіряєте акумулятор автомобіля: підключаєте вольтметр паралельно клемам, і якщо показник нижче 12,6 вольт, час заряджати – реальний кейс, що рятує від мертвої батареї взимку. У домашній мережі, під час блекаутів 2025 року, вольтметр виявляє просідання до 200 вольт, пояснюючи, чому лампи тьмяніють, ніби втомлені від навантаження.
У промисловості, як на заводах, вольтметри моніторять трансформатори, де падіння напруги на 5% сигналізує про перевантаження. Один кейс: електрик у Києві виявив несправність в щитку, підключивши цифровий вольтметр паралельно реле, запобігши пожежі. Ці приклади показують, як теорія оживає, роблячи вольтметр не просто інструментом, а рятівником у повсякденному хаосі електрики.
Просунуті застосування: інтеграція в смарт-системи та DIY-проекти
Для просунутих користувачів вольтметр стає частиною більших систем, як Arduino-проекти, де він моніторить напругу в реальному часі через датчики. Підключайте його паралельно до мікроконтролера, додаючи код для логування даних – ідеально для сонячних ферм, де коливання напруги впливають на ефективність. У 2025 році, з поширенням EV-зарядок, вольтметри перевіряють стабільність 400 вольт, запобігаючи пошкодженню батарей.
У DIY, створіть панель моніторингу: з’єднайте цифровий вольтметр з дисплеєм і реле, щоб автоматично відключати навантаження при просіданні. Це не тільки практично, але й додає азарту, ніби ви будуєте власну електричну імперію. Такі проекти перетворюють хобі на навички, що економлять час і гроші.
