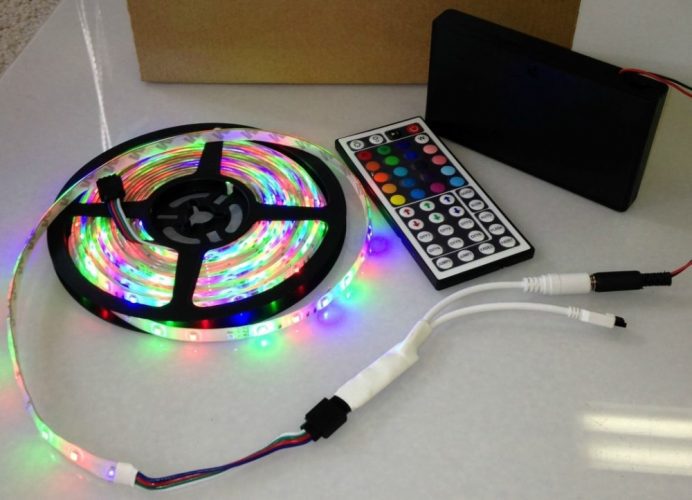

Світлодіодна стрічка — це магія сучасного освітлення, що дозволяє перетворити будь-який простір на затишний куточок або яскраву сцену. Але що робити, коли потрібно з’єднати, подовжити чи відремонтувати стрічку? Пайка — ваш ключ до ідеального результату! Уявіть: ви берете паяльник, і за кілька хвилин ваша стрічка сяє, як зірки в ясну ніч. У цьому посібнику ми розберемо кожен крок процесу пайки світлодіодної стрічки — від вибору інструментів до тонкощів роботи з різними типами стрічок. Незалежно від того, чи ви новачок, який вперше тримає паяльник, чи досвідчений майстер, ця стаття стане вашим надійним провідником у світ електричних чудес.
Чому пайка світлодіодної стрічки — це мистецтво, доступне кожному
Пайка світлодіодної стрічки — це не просто технічний процес, а справжнє мистецтво, яке поєднує точність і творчість. На відміну від конекторів, які можуть бути ненадійними, паяне з’єднання гарантує міцність і довговічність. Чому це так важливо? Світлодіодні стрічки чутливі до якості контактів: слабке з’єднання може призвести до мерехтіння, вигорання діодів або навіть повної відмови системи. Пайка дозволяє створити надійний електричний контакт, який витримує роки експлуатації.
Цей процес може здаватися складним, але не поспішайте лякатися! З правильними інструментами, чіткими інструкціями та трохи практики ви зможете паяти, як професіонал. Давайте розберемо все: від підготовки до фінальних штрихів, щоб ваша стрічка працювала бездоганно.
Що вам знадобиться: інструменти та матеріали
Перш ніж поринути в процес, давайте зберемо все необхідне. Хороша підготовка — це половина успіху. Ось перелік інструментів і матеріалів, які зроблять вашу пайку легкою та приємною:
- Паяльник: Вибирайте модель із регульованою температурою (25–60 Вт). Для світлодіодних стрічок ідеальна температура — 250–300°C, щоб не пошкодити ніжні компоненти.
- Припій: Використовуйте припій із флюсом (наприклад, ПОС-61) діаметром 0,8–1 мм. Флюс у складі спрощує пайку, роблячи її чистішою.
- Флюс: Хороший флюс (наприклад, на основі каніфолі або безвідмивний) забезпечує чисту пайку, видаляючи оксиди та покращуючи розтікання припою.
- Паяльна станція або тримач: Допомагає фіксувати стрічку під час роботи.
- Інструмент для зачистки проводів: Для акуратного видалення ізоляції з проводів.
- Кусачки: Для чистого обрізання стрічки або проводів.
- Термоусадочна трубка або ізоляційна стрічка: Для ізоляції паяних з’єднань.
- Мультиметр: Для перевірки цілісності контактів.
- Засоби для чищення: Ізопропіловий спирт і щітка для видалення залишків флюсу.
- Засоби безпеки: Захисні окуляри та добре провітрюване місце роботи.
Цей набір інструментів — універсальний. Якщо ви новачок, інвестуйте в якісний паяльник із тонким жалом, адже світлодіодні стрічки мають делікатні контактні площадки. Для професіоналів рекомендуємо паяльну станцію з точним контролем температури для роботи з RGB або адресними стрічками.
Види світлодіодних стрічок: що потрібно знати перед пайкою
Світлодіодні стрічки бувають різні, і кожна має свої особливості. Розуміння їхньої будови допоможе уникнути помилок під час пайки. Ось основні типи:
| Тип стрічки | Опис | Особливості пайки |
|---|---|---|
| Одноколірна (монохромна) | Світить одним кольором (білий, червоний тощо). | Має 2 контактні площадки (+ і -). Найпростіша для пайки. |
| RGB | Має три кольори (червоний, зелений, синій) і дозволяє змінювати відтінки. | 4 контакти (R, G, B, +). Вимагає точності через більшу кількість з’єднань. |
| RGBW | Додає білий канал до RGB для чистішого білого світла. | 5 контактів. Потребує обережності, щоб не перегріти стрічку. |
| Адресна (WS2812B, SK6812) | Кожен діод керується окремо через мікрочіп. | 3–4 контакти (VCC, GND, Data, іноді Clock). Вимагає делікатної пайки через чутливість мікрочіпів. |
Джерела: Інформація про типи стрічок базується на технічних специфікаціях від виробників світлодіодних стрічок, таких як сайти ledstripworld.com та sparkfun.com.
Кожен тип стрічки має свої нюанси. Наприклад, адресні стрічки, як WS2812B, чутливі до перегріву, тому температура паяльника не повинна перевищувати 280°C. Знання цих деталей допоможе вам уникнути псування дорогих компонентів.
Покрокова інструкція: як правильно паяти світлодіодну стрічку
Тепер, коли інструменти готові, а тип стрічки визначений, перейдемо до головного — процесу пайки. Це як танець: кожен рух має бути точним, але з практикою ви відчуєте ритм. Ось детальний алгоритм:
Крок 1: Підготовка робочого місця
Організуйте чистий, добре освітлений простір. Увімкніть вентиляцію або відкрийте вікно — пари флюсу не найкорисніші для легенів. Покладіть стрічку на негорючий килимок або тримач, щоб вона не ковзала. Переконайтеся, що паяльник чистий і готовий до роботи.
Крок 2: Підготовка стрічки
- Відріжте стрічку в позначеному місці (зазвичай позначено ножицями ✂). Неправильний розріз може пошкодити сегмент.
- Акуратно зніміть захисну плівку або силікон із контактних площадок за допомогою спирту та щітки.
- Перевірте мультиметром, чи не пошкоджено електричний ланцюг під час різання.
Точність на цьому етапі економить час. Неправильне різання може зіпсувати цілий сегмент стрічки, що особливо прикро для дорогих адресних моделей.
Крок 3: Підготовка проводів
Зачистіть кінці проводів (0,5–0,75 мм² для більшості стрічок). Нанесіть трохи припою на кінці проводів («залудіть»), щоб полегшити подальшу пайку. Це зменшує ризик холодних паяних з’єднань.
Крок 4: Нанесення флюсу
Нанесіть тонкий шар флюсу на контактні площадки стрічки. Це як соус до страви — без нього пайка буде менш якісною. Флюс допомагає припою рівномірно розтікатися і створює міцне з’єднання.
Крок 5: Пайка
- Нагрійте паяльник до 250–300°C. Занадто висока температура може пошкодити стрічку.
- Прикладіть залуджений дріт до контактної площадки, додайте припій і торкніться паяльником на 1–2 секунди.
- Переконайтеся, що припій розтікся рівномірно, утворивши блискучий «вулканчик».
Пайка — це баланс між швидкістю та якістю. Поспішите — і стрічка може перегрітися, що призведе до тьмяного світіння або повної поломки.
Крок 6: Ізоляція з’єднань
Накладіть термоусадочну трубку на паяне місце і нагрійте її феном або запальничкою (обережно!). Альтернатива — ізоляційна стрічка, але вона менш надійна для зовнішнього використання. Перевірте з’єднання мультиметром.
Крок 7: Тестування
Під’єднайте стрічку до джерела живлення (12 В або 24 В, залежно від моделі). Якщо вона не світиться, перевірте контакти мультиметром. Найпоширеніша проблема — холодне паяння або неправильне під’єднання проводів.
Цей процес схожий на складання пазла: кожен крок важливий, і терпіння винагороджується яскравим сяйвом вашої стрічки.
Типові помилки при пайці світлодіодної стрічки
Типові помилки, яких варто уникати
Щоб ваша світлодіодна стрічка сяяла довго і яскраво, уникайте цих поширених помилок:
- 🌡️ Перегрів стрічки: Занадто висока температура паяльника (вище 300°C) або тривалий контакт може пошкодити діоди чи плату. Завжди контролюйте температуру і працюйте швидко.
- 🔌 Неправильне під’єднання проводів: Помилка в полярності (+ і -) або плутанина в RGB-каналах призведе до того, що стрічка не працюватиме або кольори будуть неправильними.
- ✂ Розріз у неправильному місці: Різання поза позначеними зонами може знищити цілий сегмент стрічки, особливо в адресних моделях.
- 🧹 Погана очистка контактів: Залишки флюсу чи бруд на площадках призводять до слабких з’єднань, що викликають мерехтіння або відмови.
- 🔧 Недостатня фіксація: Якщо стрічка рухається під час пайки, з’єднання може бути нерівним. Використовуйте тримач або липку стрічку.
Ці помилки — як камені на дорозі: їх легко обійти, якщо знати, де вони лежать. Уважно перевіряйте кожен етап, і ваша стрічка працюватиме бездоганно.
Поради для новачків: як зробити пайку легшою
Ви новачок? Не хвилюйтеся, пайка — це навичка, яка приходить із практикою. Ось кілька порад, щоб ваш перший досвід був успішним:
- Практикуйтеся на старій стрічці. Перш ніж паяти дорогу RGBW-стрічку, спробуйте свої сили на дешевшій одноколірній моделі.
- Використовуйте паяльну станцію. Вона дозволяє точно контролювати температуру, що критично для адресних стрічок.
- Тримайте робоче місце чистим. Бруд або залишки флюсу можуть зіпсувати контакт.
- Перевіряйте з’єднання. Мультиметр — ваш найкращий друг для діагностики проблем.
Пайка — це як кулінарія: правильні інгредієнти, трохи терпіння, і результат змусить вас пишатися собою.
Особливості пайки для різних умов експлуатації
Світлодіодні стрічки використовуються всюди — від домашнього декору до вуличного освітлення. Умови експлуатації впливають на техніку пайки:
- Внутрішнє використання: Для домашніх проєктів (підсвітка кухні, наприклад) достатньо базової ізоляції термоусадкою або стрічкою.
- Зовнішнє використання: Стрічки для вулиці (IP65 або IP68) потребують герметичної ізоляції, наприклад, силіконового герметика поверх термоусадки.
- Автомобільне освітлення: Вібрації вимагають міцних з’єднань і додаткового кріплення стрічки (клей або затискачі).
Уявіть, що ваша стрічка — це актор, який виступає на різних сценах. Для кожної сцени потрібен свій «костюм» — від легкої ізоляції для дому до міцної герметизації для вулиці.
Як вибрати правильну світлодіодну стрічку для вашого проєкту
Вибір стрічки залежить від ваших потреб. Хочете теплу атмосферу в спальні? Беріть монохромну стрічку 3000K. Плануєте вечірку з яскравими кольорами? RGB або RGBW — ваш вибір. Для розумного будинку обирайте адресні стрічки, як WS2812B, які дозволяють створювати анімації. Переконайтеся, що напруга стрічки (12 В чи 24 В) відповідає вашому джерелу живлення.
Вибір стрічки — це як вибір ідеального плейлиста: правильний настрій задає тон усьому проєкту.
Техніка безпеки: як паяти без ризику
Пайка — це робота з гарячими інструментами та хімікатами, тож безпека на першому місці:
- Носіть захисні окуляри. Розплавлений припій може бризнути.
- Працюйте в провітрюваному приміщенні. Пари флюсу можуть подразнювати легені.
- Тримайте паяльник на підставці. Гарячий паяльник, залишений на столі, — рецепт для опіків.
- Уникайте статичної електрики. Для адресних стрічок використовуйте антистатичний браслет.
Безпека — це як парашут: краще мати її і не використати, ніж шкодувати про її відсутність.
Як перевірити якість пайки
Після пайки під’єднайте стрічку до джерела живлення. Якщо вона не світиться або мерехтить, перевірте:
- Чи правильно під’єднані дроти (полярність).
- Чи немає холодних паяних з’єднань (мультиметр покаже розрив).
- Чи не пошкоджені діоди через перегрів.
Перевірка — це як фінальний акорд у пісні: без нього композиція неповна.
Пайка як спосіб самовираження
Пайка світлодіодної стрічки — це не просто технічний процес, а спосіб втілити ваші ідеї в життя. Хочете створити магію світла у вашому домі чи на вулиці? З правильними інструментами, терпінням і нашими порадами ви зробите це з легкістю. Кожен спаяний контакт — це маленький крок до великого сяйва.
