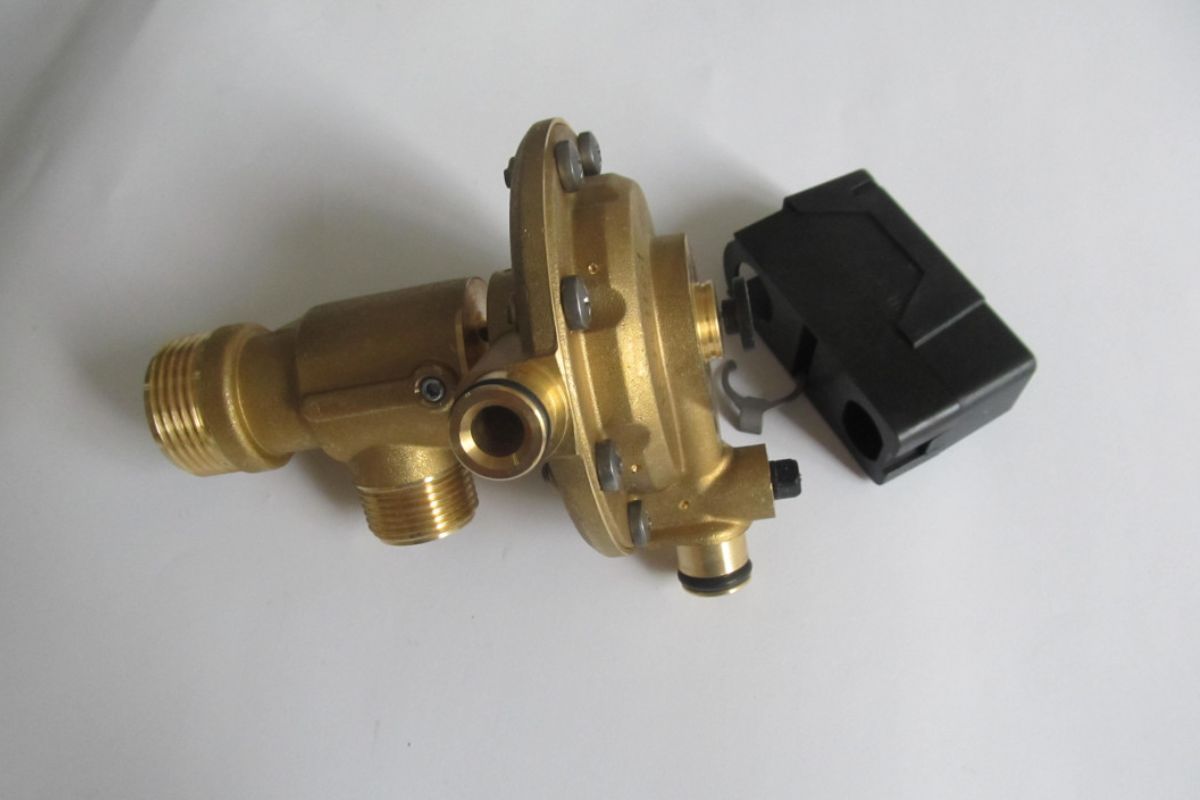

Трьохходовий кран — це запірно-регулювальна арматура з трьома портами, яка одним поворотом рукоятки перенаправляє, розділяє або в певних конфігураціях змішує потік рідини чи газу. На відміну від звичайного двопортового крана, що просто відкриває або перекриває шлях, цей пристрій працює як компактне перехрестя трубопроводу. Він економить місце, зменшує кількість з’єднань і спрощує схему в системах опалення, водопостачання та технологічних лініях.
Для новачків це практичне рішення, коли потрібно швидко перемикати контури — наприклад, обходити фільтр для промивки чи направляти теплоносій у теплу підлогу замість радіаторів. Досвідчені майстри та інженери використовують його в складних багатоконтурних системах, де важлива точність гідравліки, мінімальні втрати тиску та надійність під час сезонних навантажень. У приватних будинках України з твердопаливними котлами такі крани часто стають частиною обв’язки, хоча для автоматичного захисту від конденсату частіше застосовують термостатичні клапани — про різницю поговоримо детальніше.
Принцип роботи трьохходового крана: кулька, що керує потоками
Усередині корпусу розташована полірована кулька зі спеціально просвердленими каналами. Ручка або електропривід повертає кульку на 90 градусів, і канали суміщаються з портами по-різному. Ущільнення з PTFE (фторопласту) або Viton забезпечують герметичність навіть при високому тиску та температурі.
Коли кулька повертається, потік або повністю переходить з одного порту в інший, або розподіляється між кількома напрямками. Це дозволяє реалізувати кілька схем однією деталлю замість кількох звичайних кранів і трійників. Гідравлічний опір при цьому мінімальний у повнопрохідних моделях, а ризик гідроудару нижчий, ніж у засувках завдяки плавному повороту.
L-образний та T-образний порти: ключова відмінність
Не всі трьохходові крани однакові. Форма каналу в кульці визначає можливості пристрою.
L-образний (Г-подібний) порт призначений насамперед для перемикання. Центральний порт з’єднується з одним із бічних, третій при цьому повністю перекривається. Така конфігурація ідеальна, коли потрібно обрати один з двох напрямків — наприклад, подати воду на один із двох фільтрів або переключити контур теплої підлоги. Повне перекриття одного шляху можливе, що зручно для ізоляції ділянки системи.
T-образний порт дає більше варіантів. Канал у формі літери Т дозволяє з’єднувати всі три порти одночасно в певних положеннях, розділяти один вхід на два виходи або забезпечувати прямий прохід з можливістю бічного відведення. Це робить кран універсальнішим для схем, де іноді потрібне часткове змішування або розподіл потоку. Однак повне перекриття всіх портів у T-версії зазвичай неможливе — завжди залишається хоча б один відкритий шлях.
Ось порівняння в таблиці:
| Параметр | L-образний порт | T-образний порт |
|---|---|---|
| Основна функція | Перемикання між двома напрямками | Змішування, розділення, прямий прохід |
| Можливість повного перекриття | Так, один порт повністю ізолюється | Ні, завжди є прохід |
| Змішування потоків | Неможливе | Можливе в певних положеннях |
| Типові застосування | Обхід фільтрів, перемикання контурів, вибір джерела | Розподіл на кілька гілок, байпаси, прості змішувальні вузли |
| Гнучкість схеми | Висока для селекції | Вища для багатоваріантного розподілу |
Вибір залежить від задачі. Якщо потрібне чітке перемикання без ризику небажаного змішування — беріть L. Для схем з можливістю одночасної роботи кількох гілок — T.
Матеріали, розміри та технічні характеристики
Найпоширеніший матеріал корпусу — латунь з нікелевим або хромовим покриттям. Вона добре протистоїть корозії у воді та теплоносіях, легко обробляється і має приємний зовнішній вигляд. Для агресивних середовищ, високих температур або питної води обирають нержавіючу сталь AISI 304 або 316. Ущільнення кульки зазвичай PTFE з добавками для зносостійкості, шток — з EPDM або Viton.
Стандартні діаметри (DN): 15, 20, 25, 32, 40, 50. Робочий тиск — PN16–PN40 залежно від моделі. Температурний діапазон: від -20…-60 °C до +150…+200 °C. Коефіцієнт пропускної здатності Kv варіюється від 4 до 60 м³/год і більше — його обов’язково враховують при розрахунку системи, щоб уникнути надмірних втрат тиску.
Повнопрохідні моделі майже не звужують потік, що важливо для гравітаційних систем або при низькому напорі насоса. Різьбові (муфтові) з’єднання найзручніші для побуту, фланцеві — для промислових трубопроводів великого діаметра.
Де застосовують трьохходові крани в реальному житті
У приватному будинку з газовим або електричним котлом трьохходовий кран часто встановлюють на вузлі теплої підлоги — для перемикання між контурами або для байпасу колектора під час промивки. У системах з твердопаливним котлом ручний трьохходовий кран може використовуватися для ручного байпасу або перемикання на буферну ємність, хоча автоматичний захист від конденсату зазвичай реалізують через термостатичний триходовий клапан (наприклад, серії TeploMIX від HERZ або аналоги). Різниця принципова: кульовий кран — дискретне перемикання, термостатичний — пропорційне змішування за температурою.
У багатоквартирних будинках з індивідуальним опаленням кран допомагає перемикати рушникосушку на літній режим або ізолювати окрему гілку без зливу всієї системи. У промисловості — для розподілу потоків у лініях очищення води, хімічних процесах, системах охолодження. Навіть у самогонних апаратах іноді застосовують компактні моделі для перемикання фракцій.
У кожному випадку кран економить простір і час монтажу порівняно зі складанням кількох звичайних кранів і трійників.
Покрокова інструкція з встановлення
- Визначте схему: намалюйте напрямки потоків стрілками. Перевірте, який порт буде вхідним, які — вихідними.
- Оберіть тип порту (L чи T) відповідно до задачі. Переконайтеся, що рукоятка або привід матиме зручний доступ.
- Підготуйте труби: наріжте різьбу або підготуйте фланці. Використовуйте якісний ущільнювач — льон з пастою або фум-стрічку в кілька шарів.
- Вкрутіть кран, дотримуючись маркування напрямку потоку (якщо є стрілки). Для L-порту особливо важливо не переплутати положення.
- Якщо встановлюєте електропривід — змонтуйте його після фіксації корпусу, перевірте крутний момент і кінцеві вимикачі.
- Заповніть систему, стравіть повітря, перевірте на герметичність при робочому тиску. Поверніть рукоятку кілька разів — рух має бути плавним, без заїдань.
Для просунутих: обов’язково розрахуйте втрати тиску за допомогою Kv. Якщо кран стоїть на зворотці котла — переконайтеся, що він не створює надмірний опір насосу. У системах з антифризом перевірте сумісність ущільнень.
Типові помилки при виборі та встановленні трьохходового крана
1. Неправильний вибір типу порту. Багато хто бере L-порт «про всяк випадок», а потім виявляє, що потрібне змішування або одночасна робота кількох гілок. Наслідок — доводиться переробляти вузол або встановлювати додаткові крани. Рішення: чітко сформулюйте задачу ще на етапі проєктування.
2. Ігнорування коефіцієнта Kv і гідравлічного розрахунку. Кран з малим Kv на потужній системі створює зайвий опір, насос працює з перевантаженням, зростає витрата електроенергії. Занадто великий — погана регуляція. Для точності звертайтеся до таблиць виробника або фахівця з гідравліки.
3. Встановлення без урахування напрямку потоку. Деякі моделі мають стрілки або маркування. При неправильній орієнтації кулька може не перекривати потрібний порт повністю або створювати турбулентність. Завжди перевіряйте за схемою.
4. Економія на якості та бренді. Дешеві no-name крани з тонким шаром хрому та слабкими ущільненнями починають текти вже через сезон-два. Особливо помітно в системах з жорсткою водою або антифризом. Краще один раз купити Genebre, Valtec, HERZ чи KOER — і забути про проблему на роки.
5. Використання ручного кульового крана замість термостатичного для захисту котла. Це найпоширеніша плутанина. Ручний кран не реагує на температуру автоматично. Для твердопаливних котлів без буферної ємності потрібен саме термостатичний змішувальний клапан, який відкривається при досягненні заданої температури на зворотці (зазвичай 55 °C).
6. Відсутність доступу до рукоятки або приводу після монтажу. Кран замуровують у стіну або закривають коробом без люка. Ремонт або сезонне перемикання перетворюється на головний біль. Завжди залишайте 10–15 см вільного простору.
7. Неправильне ущільнення різьбових з’єднань при високому тиску. Фум-стрічка в один шар або сухий льон — і через рік з’являється текти. Використовуйте якісну пасту або анаеробний герметик, затягуйте з розумним зусиллям.
8. Застосування в системах з частим модуляційним регулюванням температури. Звичайний кульовий кран — це в основному «відкрито/закрито». Для плавної зміни температури потрібен моторизований пропорційний клапан або термостатичний. Інакше отримаєте ривки температури та дискомфорт.
Обслуговування та ремонт: як зробити кран «вічним»
Раз на сезон перевіряйте плавність ходу рукоятки. Якщо з’явилося заїдання — можна зняти привід (якщо є) і змастити шток силіконовою змазкою, сумісною з матеріалом ущільнень.
При появі мікротечі з-під рукоятки найчастіше винна зношена прокладка штока — її можна замінити без демонтажу всього крана в багатьох моделях. Якщо текти з корпусу — швидше за все, пошкоджене сідло або кулька. У цьому випадку дешевше замінити весь вузол, ніж намагатися ремонтувати.
У системах з антифризом раз на 3–5 років варто перевіряти стан ущільнень — деякі склади агресивні до певних матеріалів. Фільтр перед краном значно подовжує ресурс.
Сучасні тенденції 2025–2026 років
Ринок рухається в бік автоматизації. Все більше моделей комплектуються електроприводами з можливістю інтеграції в розумний дім — Zigbee, Z-Wave, Wi-Fi або дротові протоколи. Привід отримує сигнал від кімнатного термостата або контролера котла і точно позиціонує кульку.
Зростає попит на моделі з низьким вмістом свинцю (lead-free) для систем питної води — це відповідає європейським нормам, які поступово впливають і на український ринок. З’являються крани з покращеними покриттями, стійкими до відкладень і кавітації.
У контексті енергоефективності трьохходові крани з приводами допомагають реалізувати погодозалежне регулювання та зональне опалення, зменшуючи витрати на опалення на 15–25 % у добре спроєктованих системах. Для теплових насосів і низькотемпературних систем особливо важлива точність і низький гідравлічний опір.
Трьохходовий кран — це не просто деталь. Це інструмент, який при правильному виборі та встановленні робить систему опалення або водопостачання надійнішою, компактнішою та зручнішою в експлуатації. Вивчіть свою схему, визначте задачу, не економте на якості — і цей скромний пристрій прослужить десятиліттями, непомітно підтримуючи комфорт у вашому домі.
