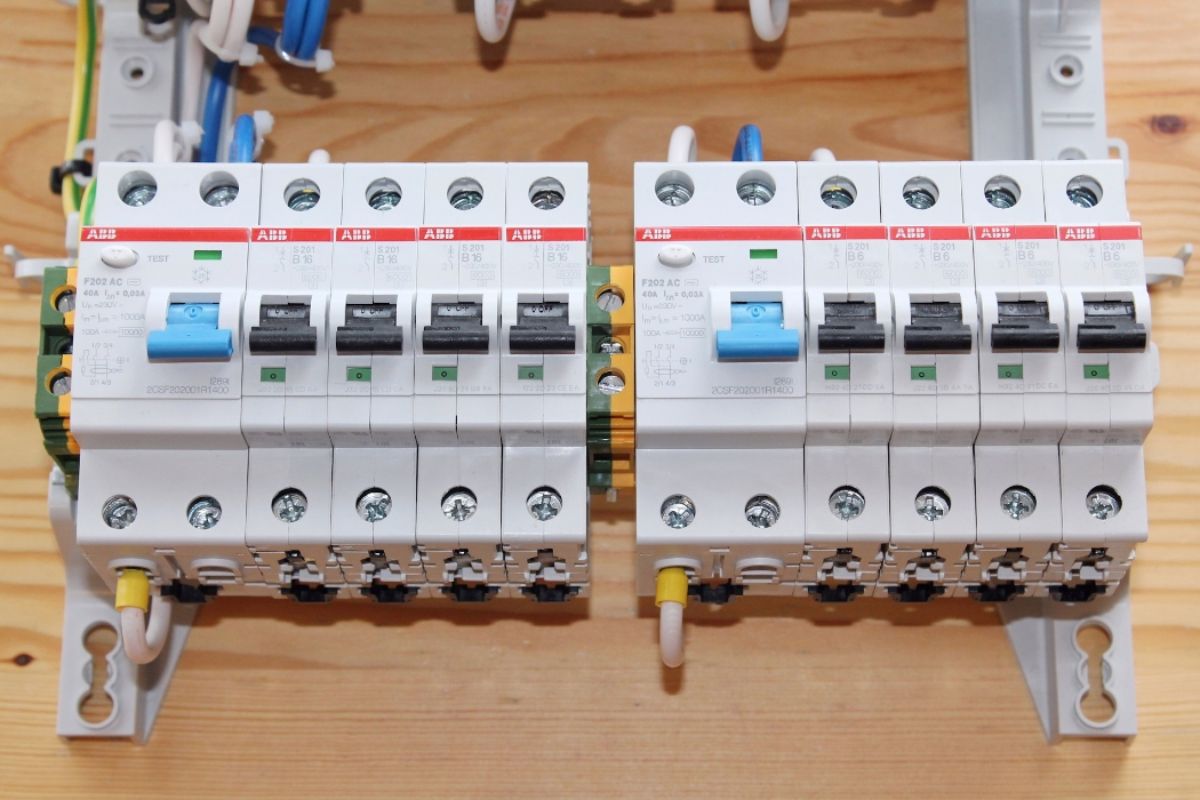

Схема підключення автоматів у розподільчому щитку — це основа безпечної та стабільної роботи будь-якої електричної системи в квартирі, будинку чи майстерні. Автоматичний вимикач реагує на перевантаження та коротке замикання, розриваючи ланцюг за частки секунди і захищаючи проводку від перегріву та пожежі. Правильно зібрана схема забезпечує селективність: вибиває лише проблемну лінію, а не весь щиток.
Для новачків головне правило просте: живлення завжди подають на верхні клеми (нерухомий контакт), а навантаження — на нижні. Фазний провід підключають до нерухомого контакту, що відповідає вимогам професійної практики та духу ПУЕ. Це створює порядок у щитку і спрощує обслуговування. Просунуті майстри додають до цього селективний захист, правильний розрахунок номіналів і облік сучасних вимог до енергоефективності.
Що таке автоматичний вимикач і як він працює всередині
Автоматичний вимикач — це модульний пристрій на DIN-рейці, який поєднує функції вимикача та захисту. Усередині нього два механізми спрацьовування. Тепловий розчіплювач з бimetалевою пластиною реагує на тривале перевантаження: струм нагріває пластину, вона вигинається і через важіль розмикає контакти. Електромагнітний розчіплювач спрацьовує миттєво при короткому замиканні — котушка створює сильне магнітне поле і відкидає якір.
Час спрацьовування залежить від характеристики: B (3–5 In) — для освітлення та звичайних розеток, C (5–10 In) — для двигунів та потужних приладів з пусковими струмами. Чим вища характеристика, тим довше автомат «терпить» перевантаження перед відключенням. Це важливо знати при виборі для конкретного навантаження.
Корпус зазвичай виготовлений з вогнестійкого пластику, контакти — з міді або срібла з напиленням. Номінальний струм маркується на корпусі: 6 А, 10 А, 16 А, 25 А, 32 А, 40 А, 50 А, 63 А. Кількість полюсів: 1P (тільки фаза), 2P (фаза + нуль), 3P (три фази), 4P (три фази + нуль).
Основні правила підключення: фаза зверху чи знизу
У більшості моделей (IEK, Schneider Electric, Legrand, Hager, Зубр) нерухомий контакт розташований зверху. Згідно з усталеною практикою та рекомендаціями ПУЕ, фазу заводять саме туди. Це не просто естетика — при вимкненому автоматі нижня сторона (навантаження) залишається без напруги під час обслуговування лінії. Багато професійних електриків вважають підключення фази знизу ознакою дилетантства, хоча технічно сучасні автомати працюють у будь-якому напрямку.
Нульовий провід у однополюсних автоматах не комутується — він іде безпосередньо на нульову шину. У двополюсних автоматах на вводі нуль розривається повністю, що зручно для повного знеструмлення квартири. Гребінчаста шина (гребінка) спрощує з’єднання групи автоматів: один ввідний автомат живить кілька групових через гребінку, зменшуючи кількість з’єднань і підвищуючи надійність.
Типові схеми для однофазної мережі
Найпоширеніша схема в українських квартирах: ввідний двополюсний автомат (або автомат + ПЗВ), потім гребінка або окремі дроти на групові однополюсні автомати. Кожна група — це окрема лінія: освітлення, розетки кухні, розетки кімнат, кондиціонер, бойлер.
Більш просунута схема з диференціальним захистом: ввідний автомат, потім ПЗВ на 30 мА для всієї квартири або окремі ПЗВ/дифавтомати на вологі зони (ванна, кухня). Дифавтомат поєднує функції автомата та ПЗВ в одному корпусі — зручно, коли місця в щитку мало.
У приватному будинку часто додають селективне ПЗВ на вводі (100–300 мА) і звичайні 30 мА на групи. Це дозволяє швидко знайти витік: якщо вибиває тільки групове ПЗВ — проблема в цій лінії, якщо ввідне — шукаємо далі.
Трифазні схеми та їх особливості
У трифазних мережах (приватні будинки з потужним навантаженням, майстерні, невеликі виробництва) використовують триполюсні або чотириполюсні автомати. Ввідний автомат зазвичай 3P або 4P на 25–63 А залежно від потужності. Фази L1, L2, L3 підключають до верхніх клем, нуль — на окрему шину або через 4P автомат.
Групові автомати можуть бути як 1P (кожна фаза окремо), так і 3P для потужних споживачів (електрокотли, трифазні двигуни). Важливо дотримуватися балансу навантаження по фазах, щоб не було перекосу. Перекіс більше 10–15 % призводить до перегріву нуля та проблем з обладнанням.
Вибір номіналу автомата за перерізом кабелю
Неправильний вибір — одна з найнебезпечніших помилок. Автомат повинен захищати кабель, а не навпаки. Ось узгоджена таблиця для мідного кабелю (загальноприйняті значення з практики та таблиць ПУЕ):
| Переріз кабелю (мм²) | Максимальний струм кабелю (А) | Рекомендований автомат (А) | Типове навантаження |
|---|---|---|---|
| 1,5 | 16–20 | 10–16 | Освітлення, слабкі розетки |
| 2,5 | 25–32 | 16–20 | Звичайні розетки, кондиціонер |
| 4 | 32–40 | 25 | Потужні розетки, духовка |
| 6 | 40–50 | 32 | Варильна поверхня, електрокотел |
| 10 | 63–80 | 40–50 | Ввід у будинок, потужні споживачі |
Дані узгоджені з рекомендаціями ПУЕ та таблицями виробників модульного обладнання. Завжди перевіряйте паспорт конкретного кабелю та автомата.
Покрокова інструкція монтажу
Спочатку знеструмте щиток і перевірте відсутність напруги індикатором. Встановіть автомати на DIN-рейку, зафіксуйте. Підготуйте дроти: зніміть ізоляцію точно на довжину клеми (зазвичай 10–12 мм), не залишайте оголених жил більше потрібного.
Заводьте фазу на верхню клему, затягуйте гвинт з рекомендованим моментом (зазвичай 2–2,5 Нм — перевіряйте в паспорті моделі). Не перетягуйте — можна пошкодити різьбу. Нижню клему з’єднуйте з навантаженням або гребінкою. Після збірки перевірте всі з’єднання візуально та протяжкою, потім подайте напругу і протестуйте кожну групу.
Типові помилки при підключенні автоматів
1. Залишок ізоляції під контактом. Коли ізоляцію зняли недостатньо або нерівно, під гвинтом виявляється пластик. Контакт погіршується, з’являється нагрів, іскріння. З часом це може призвести до оплавлення корпусу та пожежі. Рішення: завжди знімайте ізоляцію точно по довжині клеми і перевіряйте, щоб мідь повністю заходила в затискач.
2. Два дроти різного перерізу в одну клему. Тонший провід затискається погано, сильніший — нормально. Результат — слабкий контакт на тонкому дроті, перегрів, відгорання. Краще використовувати гребінку або окремі клеми.
3. Неправильний номінал автомата щодо кабелю. Автомат 25 А на кабель 2,5 мм² — класична помилка. Кабель перегрівається раніше, ніж автомат спрацює. Згодом ізоляція руйнується, можливе коротке замикання всередині стіни.
4. Переплутаний вхід і вихід у ПЗВ або дифавтоматі. Якщо живлення подати на нижні клеми, а навантаження — на верхні, диференціальний захист працює некоректно або взагалі не реагує на витік. Завжди читайте маркування на корпусі.
5. Об’єднання нулів різних груп після ПЗВ. Це грубе порушення. Нуль кожної захищеної групи повинен іти на свою шину або безпосередньо до ПЗВ. Інакше при витоці на одній лінії може вибіти все або захист не спрацює.
6. Слабке затягування клем. Багато хто затягує «на око». З часом контакт слабшає, з’являється нагрів. Використовуйте динамометричну викрутку або хоча б відчуття — гвинт повинен «сісти» щільно, без люфту.
7. Відсутність запасу довжини дроту. Коли дроти натягнуті як струна, при тепловому розширенні або вібрації контакт послаблюється. Завжди залишайте невелику петлю для компенсації.
8. Ігнорування селективності. Ввідний автомат і групові мають однаковий номінал або характеристику. При короткому замиканні на лінії вибиває весь щиток. Правильно: ввідний — вищий номінал або повільніша характеристика (наприклад, C40 на вводі, C16 на групах).
Сучасні рішення та тенденції 2026 року
Ринок модульного обладнання активно розвивається. З’являються автомати з вбудованим моніторингом енергоспоживання, Wi-Fi або Zigbee-модулями для інтеграції в розумний дім. Такі пристрої дозволяють віддалено відключати лінії, отримувати сповіщення про перевищення навантаження та навіть аналізувати якість мережі.
Дедалі популярнішими стають автомати з функцією виявлення дугового пробою (AFCI) — вони реагують на характерні високочастотні сигнали дуги, яка часто стає причиною пожеж у старій проводці. У нових будинках та при реконструкції їх встановлюють на лінії з дерев’яними конструкціями або великою кількістю розеток.
Також зростає попит на компактні рішення з комбінованим захистом і на системи з можливістю динамічного керування навантаженням для зменшення плати за електроенергію в години пік.
Практичні кейси з реального життя
У однокімнатній квартирі стандартна схема — ввідний автомат 40 А + ПЗВ 40 А 30 мА, потім 5–6 групових автоматів 10–16 А. Це дозволяє комфортно живити освітлення, розетки, бойлер і кондиціонер без ризику.
У приватному будинку з електричним опаленням і гаражем-майстернею схема складніша: трифазний ввід 3P 63 А, селективне ПЗВ 100 мА, потім розподіл на фази з окремими групами для кухні, опалення, гаража (з 3P автоматами на потужні верстати) та вуличного освітлення. Додатково ставлять ПЗВ 30 мА на вологі зони та дифавтомати на лінії з великою кількістю розеток.
У майстерні з компресором і зварювальним апаратом важливо правильно підібрати характеристику C і переріз кабелю — інакше при пуску двигуна автомат буде вибивати без причини. Тут часто використовують окремі лінії з більшим запасом по струму.
Коли схема зібрана грамотно, щиток не просто «працює» — він стає спокійним і передбачуваним елементом будинку. Кожне навантаження отримує свій захист, а ви — впевненість, що електрика служить вам, а не створює приховані загрози.
