Стропильна система даху — це той самий невидимий герой, що бере на себе всі навантаження від снігу, вітру, дощу та самої покрівлі, передаючи їх на стіни будинку. Без надійного каркаса навіть найдорожча металочерепиця чи гнучка черепиця швидко перетвориться на проблему. Для початківців вона здається складним пазлом, а для досвідчених будівельників — точною наукою, де кожен вузол вирішує долю всієї конструкції.
У сучасному українському будівництві стропильна (або кроквяна) система еволюціонувала від простих дерев’яних балок до високотехнологічних рішень з легких сталевих профілів. Вона визначає, чи буде дах служити десятиріччями, чи з’являться протікання вже за пару сезонів. Правильно спроектована система не просто тримає покриття — вона створює простір для мансарди, забезпечує вентиляцію й економить енергію на опалення.
Розуміння стропильної системи відкриває двері до самостійного будівництва або осмисленого контролю підрядників. Тут немає дрібниць: від вибору породи дерева до кроку між кроквами — кожен параметр впливає на міцність і вартість.
Що таке стропильна система та її роль у конструкції даху

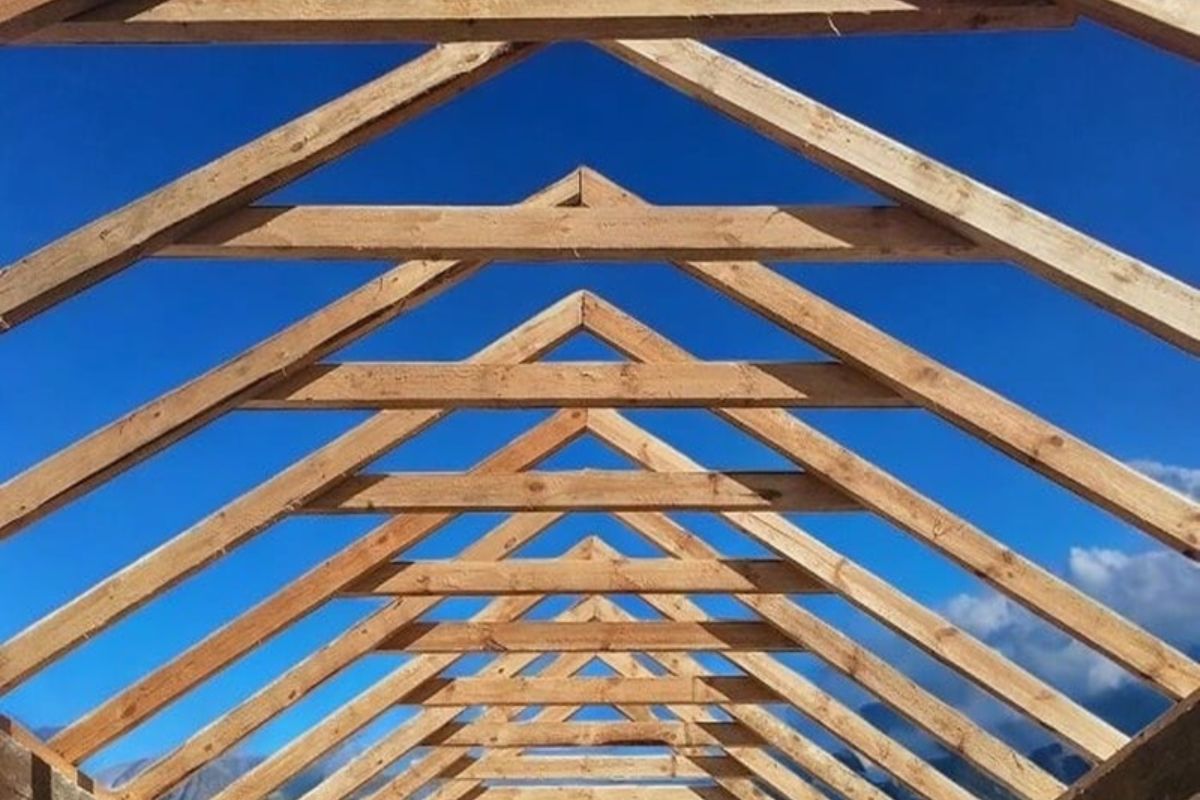

Стропильна система — це несуча конструкція скатного даху, яка складається з похилих балок, вертикальних стійок, підкосів та горизонтальних елементів. Вона працює як потужний скелет, що розподіляє навантаження рівномірно по всьому периметру стін. Уявіть, як важкий сніговий покрив у Карпатах чи сильний порив вітру на Полтавщині тисне на дах: саме стропила приймають удар і не дають конструкції прогнутися чи зруйнуватися.
Без неї дах перетворився б на звичайну купу матеріалів. Система забезпечує геометричну жорсткість, протистоїть деформаціям і створює основу для обрешітки, утеплення, гідро- та пароізоляції. У мансардних варіантах вона ще й формує комфортне житлове приміщення під дахом.
За даними ДБН В.2.6-220:2017, кроквяні конструкції повинні витримувати постійні та тимчасові навантаження, включаючи власну вагу, сніг і вітер. Це не просто рекомендація — це обов’язкова умова безпеки будинку в українських кліматичних умовах.
Основні елементи стропильної системи
Кожен елемент стропильної системи виконує свою унікальну роль, немов музиканти в оркестрі: один фальшивий звук — і вся мелодія розпадається. Почнемо з фундаменту.
- Мауерлат — потужний брус або колода, що лягає по периметру зовнішніх стін. Він розподіляє навантаження від крокв на стіни і запобігає їхньому розсуванню. Зазвичай це сосновий брус 100×150 мм або 150×150 мм, закріплений на армопоясі анкерами.
- Кроквяні ноги (стропила) — похилі балки, що формують скати. Вони несуть основну вагу покрівлі та опадів. Перетин залежить від прольоту: для 4–6 м часто беруть дошку 50×150 мм або брус 100×200 мм.
- Коньковий прогін — горизонтальна балка у верхній частині, куди сходяться крокви. У висячих системах його може не бути.
- Підкоси та стійки — діагональні й вертикальні опори, що знімають навантаження з довгих крокв. Вони запобігають прогину в прольотах понад 4,5 м.
- Затяжки (ригелі) — горизонтальні елементи, які працюють на розтягнення у висячих системах і не дають кроквам роз’їхатися.
- Лежень — нижня опорна балка для стійок у наслонних системах.
- Обрешітка та контр-обрешітка — основа для покрівельного матеріалу. Контр-обрешітка створює вентиляційний зазор, життєво важливий для виведення вологи.
Ці елементи з’єднуються металевими кріпленнями: куточками, пластинами, болтами, скобами. Сучасні перфоровані пластини значно спрощують монтаж і підвищують жорсткість вузлів.
Види стропильних систем: наслонні та висячі
Стропильні системи поділяються передусім на два типи, кожен з яких має свої сильні сторони залежно від архітектури будинку.
| Параметр | Наслонна система | Висяча система |
|---|---|---|
| Опорні точки | Зовнішні стіни + внутрішні опори або перегородки | Тільки зовнішні стіни |
| Проліт | До 16 м з опорами | До 6–8 м без додаткових опор |
| Елементи | Підкоси, стійки, лежень | Затяжки, ригелі |
| Переваги | Економія матеріалів, велика жорсткість | Мінімум внутрішніх опор, ідеально для відкритих мансард |
| Недоліки | Потрібні внутрішні стіни | Більша витрата дерева на затяжки |
Джерело даних: ДБН В.2.6-220:2017 та uk.wikipedia.org. Наслонна система виграє в будинках з несучими перегородками, а висяча — у котеджах з відкритим плануванням.
Комбіновані варіанти поєднують обидва типи для складних дахів: наприклад, висячі ферми над мансардою і наслонні над прибудовою.
Стропильні системи для різних типів дахів
Односхилий дах — найпростіший. Крокви спираються на дві стіни різної висоти. Ідеально для гаражів, прибудов, сучасних мінімалістичних будинків. Тут часто використовують металеві профілі для довгих прольотів.
Двосхилий — класика. Симетричні скати сходяться в коньку. Висяча система популярна для мансард, бо затяжки одночасно служать балками перекриття.
Вальмовий (чотирисхилий) — складніший. Діагональні крокви (вальмові) і нарожні (короткі) створюють елегантну форму без фронтонів. Потребує точного розрахунку, бо навантаження розподіляються нерівномірно.
Мансардний дах — це вже два рівні: нижні пологі скати і верхні круті. Тут комбінують наслонні та висячі елементи, а ригелі стають підлогою мансарди. Зручність у тому, що ви отримуєте додаткові квадратні метри житла без підвищення фундаменту.
Складні дахи з еркерами, мезонінами чи кількома рівнями вимагають індивідуального проєкту. Тут без BIM-моделювання вже важко обійтися — комп’ютер точно покаже слабкі місця ще на етапі креслення.
Матеріали для стропильної системи: вибір, який визначає долю даху
Дерево залишається лідером. Хвойні породи — сосна, ялина, модрина — мають чудове співвідношення міцності та ваги. Важливо: вологість не вище 22%, обробка антисептиками та антипіренами. Ламінований брус або LVL (ламінована фанера) дає більшу стабільність і меншу усадку.
Металеві стропила з ЛСТК (легких сталевих тонкостінних конструкцій) набирають популярність. Вони легші за дерево в 3–4 рази, не гниють, не горять і монтуються швидше. Ідеально для швидкого будівництва та великих прольотів. Мінус — потреба в якісній антикорозійній обробці та звукоізоляції.
Залізобетонні ферми використовують рідко — у промислових будівлях чи великих ангарах. Вони важкі, вимагають потужного крана, але практично вічні.
Сучасний тренд — гібридні системи: дерев’яні крокви з металевими затяжками або prefab-ферми, які збирають на заводі й привозять готовими блоками.
Розрахунок стропильної системи: як не перетворити дах на головний біль
Розрахунок починається з навантажень. За ДБН В.1.2-2:2006 враховують снігове навантаження (для Київщини — близько 160–180 кг/м², для Карпат — до 300 кг/м²), вітрове (залежно від району) та власну вагу конструкції. Крок крокв зазвичай 60–120 см — частіше для важкої черепиці, рідше для легкого профнастилу.
Кут нахилу ската — ключовий параметр. Для металочерепиці мінімум 14°, для гнучкої черепиці — від 12°, для шиферу — 22°. Чим крутіше, тим менше снігу накопичується, але більше матеріалів іде на фронтони.
Програмні калькулятори допомагають, але для відповідального будинку краще звернутися до інженера-будівельника. Помилка в перетині на 10% може призвести до прогину на 5–7 см уже за першу зиму.
Монтаж стропильної системи: покроковий процес
Монтаж починається з установки мауерлата на армопояс. Далі — шаблони для крокв. Перші дві пари встановлюють по краях, натягують шнур і за ним монтують решту. Затяжки кріплять на висоті 1/3 від конька для оптимальної роботи на розтягнення.
Важливо перевіряти вертикальність стійок і горизонтальність прогонів рівнем або лазером. Кожне з’єднання фіксують жорстко, але з урахуванням температурних деформацій — дерево «грає».
Після каркаса йде контр-обрешітка, утеплення (мінеральна вата щільністю 35–45 кг/м³ між кроквами), пароізоляція зсередини та гідровітрозахист зовні. Вентиляційний зазор 4–5 см — must-have, інакше конденсат знищить усе за 5–7 років.
Типові помилки при монтажі стропильної системи
Ігнорування проєкту. Багато хто «на око» вирішує перетин крокв. Результат — прогин, тріщини, ремонт за 3–5 років.
Неправильна обробка деревини. Без антисептика та антипірена дерево гниє від конденсату або стає їжею для жуків-короїдів.
Відсутність вентиляції. Закритий «пиріг» без зазору — гарантований грибок і втрата теплоізоляційних властивостей.
Невірний крок між кроквами. Для важкої покрівлі 60 см, для легкої — до 1,2 м. Занадто рідко — прогинається обрешітка, занадто часто — перевитрата матеріалів.
Слабке кріплення мауерлата. Якщо анкери короткі або без армопояса — стіна просто роз’їдеться під навантаженням.
Забуття про сейсміку в західних регіонах. Додаткові діагональні розкоси рятують при землетрусах 5–6 балів.
Ці помилки коштують дорого, але їх легко уникнути, якщо слідувати нормам і не економити на консультації фахівця.
Сучасні тренди та практичні поради для стропильної системи
Сьогодні стропильні системи стають розумнішими. Prefab-ферми збирають на заводі з точністю до міліметра — монтаж за день замість тижня. ЛСТК дозволяє будувати легкі дахи навіть на слабких ґрунтах. Інтеграція сонячних панелей вимагає посилення окремих ділянок і точного розрахунку додаткової ваги.
Екотренд — використання дерева з FSC-сертифікацією та вогнебіозахисту на водній основі. Для енергоефективних будинків товщина утеплення між кроквами сягає 200–300 мм, тому крокви роблять ширшими або використовують подвійну обрешітку.
Порада для тих, хто будує сам: починайте з 3D-моделі в SketchUp або ArchiCAD. Замовте професійний розрахунок — він окупиться відсутністю ремонтів. І завжди перевіряйте вологість деревини воломіром перед монтажем.
Стропильна система — це не просто технічна конструкція. Це основа спокою вашої родини під одним дахом. Коли кожен вузол продуманий, а матеріали чесні, будинок дихатиме легко і служитиме поколінням. А якщо щось неясно — краще один раз запитати у спеціаліста, ніж сто разів переробляти. Міцного вам даху!
