Коли сонце пробивається крізь щілини старого даху, нагадуючи про необхідність ремонту, саме тоді розумієш, наскільки важлива міцна конструкція над головою. У світі будівництва, де кожен елемент грає роль у симфонії стабільності, креслення даху стає тим партитурою, яка визначає гармонію всього будинку. Ця стаття занурить вас у світ конструкцій дахів, розкриваючи їхню еволюцію від простих солом’яних покриттів до високотехнологічних систем, адаптованих до клімату України в 2025 році, з акцентом на детальні креслення та практичні нюанси.
Основи конструкції даху: від ідеї до реалізації

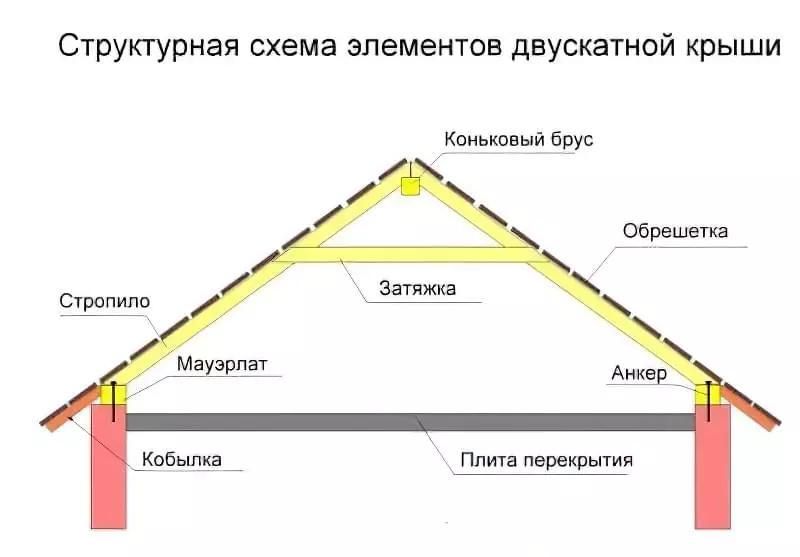

Конструкція даху починається з розуміння його ролі як захисного щита, що витримує снігопади, зливи та спекотні літні дні. Уявіть дах як вершину гори, де кожна деталь – це камінь, що тримає рівновагу. Основні елементи включають кроквяну систему, обрешітку, гідроізоляцію та покрівельний матеріал, які разом формують єдину структуру.
У 2025 році в Україні, згідно з оновленими будівельними нормами ДБН, конструкції дахів мусять враховувати сейсмостійкість і енергоефективність, особливо в регіонах з суворими зимами. Креслення тут грає ключову роль: воно не просто малюнок, а детальний план, де вказані кути нахилу, розміри балок і точки кріплення. Наприклад, для двосхилого даху стандартний нахил становить 30-45 градусів, щоб сніг не накопичувався, а вода стікала безперешкодно.
Робота з кресленнями починається з ескізу, де архітектор враховує розміри будинку, кліматичні умови та бюджет. Потім переходить до деталізованих схем у програмах на кшталт AutoCAD чи ArchiCAD, де кожен вузол з’єднання крокв промальовується з точністю до міліметра. Це дозволяє уникнути помилок на етапі будівництва, роблячи процес схожим на складання пазлу, де кожна деталь ідеально пасує.
Типи конструкцій дахів: вибір за формою та функціоналом
Дахи бувають різними, ніби персонажі в оповіданні: від простих і надійних до вигадливих і ефектних. Односхилий дах, з його мінімалістичним нахилом в один бік, ідеальний для господарських будівель, де економія матеріалів на першому місці. Його конструкція проста – крокви спираються на дві стіни різної висоти, створюючи природний стік для дощу.
Двосхилий дах, класика українських хат, нагадує намет, розкинутий над полем. Креслення такого даху включає симетричні скати, з’єднані коником, з можливістю мансардного поверху. У 2025 році популярні вальмові дахи, де чотири скати сходяться в елегантну піраміду, забезпечуючи кращу аеродинаміку проти вітрів, як зазначається в посібниках Міністерства освіти і науки України.
Шатровий дах, з його чотирма трикутними скатами, що сходяться в точці, додає будинку вигляду казкового замку. Креслення тут вимагає точних розрахунків кутів, щоб уникнути слабких місць у вузлах. А мансардний дах, з ламаними скатами, дозволяє перетворити горище на затишну кімнату, збільшуючи корисну площу на 50-70%, за даними будівельних стандартів ДСТУ.
Кожен тип має свої креслення: для плоских дахів – акцент на дренажні системи, для куполоподібних – на криволінійні форми. У Україні, з її різноманітним кліматом, вибір залежить від регіону: у Карпатах віддають перевагу крутим скатам, а на півдні – плоским для сонячних панелей.
Креслення даху: крок за кроком до ідеального плану
Створення креслення даху – це як малювання карти скарбів, де кожен лінія веде до успіху. Почніть з вимірювання основи будинку, фіксуючи довжину, ширину та висоту стін. Далі визначте тип даху і розрахуйте нахил: формула проста – тангенс кута дорівнює висоті підйому до горизонтальної проекції.
- Намалюйте план покрівлі в масштабі 1:100, вказавши контури стін і лінії скатів. Це базовий ескіз, де видно загальну форму.
- Додайте деталі кроквяної системи: вкажіть розміри крокв (наприклад, 150×50 мм для стандартного будинку), відстань між ними (60-100 см) і точки опори. У кресленні обов’язково позначте мауерлат – брус, що розподіляє навантаження на стіни.
- Включіть вузли з’єднань: коник, де сходяться скати, і ендови для складних форм. Деталізуйте кріплення, використовуючи болти чи цвяхи, з урахуванням вітрових навантажень до 200 кг/м² в Україні.
- Додайте шари: обрешітку, гідро- та теплоізоляцію, покриття. Для металочерепиці вкажіть крок обрешітки 35 см, для шиферу – 50 см.
- Завершіть розрахунками матеріалів: площа даху обчислюється як сума площ скатів, з припуском 10% на відходи.
Після списку варто згадати, що сучасні креслення часто роблять у 3D, дозволяючи візуалізувати, як дах витримає сніговий покрив до 180 кг/м², як рекомендовано в ДБН В.2.6-14:2021. Це не просто папір – це інструмент, що запобігає катастрофам, роблячи будівництво передбачуваним і безпечним.
Матеріали для конструкції даху: вибір з урахуванням клімату України
Матеріали для даху – це як одяг для будинку: вони мусять бути міцними, красивими і адаптованими до погоди. У 2025 році в Україні популярна металочерепиця, яка імітує натуральну черепицю, але важить у 5 разів менше, полегшуючи конструкцію. Її товщина 0,45-0,5 мм забезпечує довговічність до 50 років, за даними виробників як Ruukki.
Бітумна черепиця, гнучка і шумоізоляційна, ідеальна для складних форм, де креслення передбачає вигини. Вона витримує температури від -50°C до +100°C, що актуально для українського клімату. Шифер, хоч і старомодний, досі використовується в бюджетних проектах, але екологічніші альтернативи, як фіброцементний, набирають обертів.
Для крокв обирають сосну чи модрину, оброблену антисептиками, з перетином 100×150 мм для прольотів до 6 м. Ізоляція – мінеральна вата товщиною 150-200 мм для енергоефективності, зменшуючи витрати на опалення на 30%. У кресленнях ці матеріали позначаються шарами, з вказівкою товщини і щільності, забезпечуючи баланс між вартістю і якістю.
Деталі та приклади конструкцій дахів в Україні
Деталі роблять дах унікальним, ніби штрихи пензля на полотні. У кресленнях вузли – це місця, де крокви з’єднуються з балками, часто посилені металевими пластинами для міцності. Приклад: у вальмовому даху діагональні крокви вимагають точного розрахунку, щоб витримати навантаження, як у проектах з сайту remontu.com.ua.
У реальних прикладах, як у сучасних котеджах під Києвом, креслення включають інтеграцію сонячних панелей, де нахил скату оптимізовано під 35 градусів для максимальної ефективності. Інший приклад – реконструкція старовинних хат у Львові, де зберігають автентичні форми, але додають сучасну ізоляцію, поєднуючи традиції з інноваціями.
Для мансардних дахів креслення деталізує ламані скати: нижній – крутий для простору, верхній – пологий для естетики. У 2025 році, з урахуванням зростання екобудівництва, популярні зелені дахи з рослинним покриттям, де креслення враховує дренаж і вагу ґрунту до 150 кг/м².
Типові помилки в конструкції даху
🚫 Недостатній нахил скату: у регіонах з сильними снігопадами це призводить до накопичення вологи і протікань, руйнуючи структуру за 2-3 роки.
🚫 Економія на ізоляції: тонкий шар вати призводить до конденсату, ніби туман у скляній банці, що викликає цвіль і втрати тепла до 40%.
🚫 Неправильне кріплення: слабкі вузли без металевих елементів не витримують вітру, як у випадках обвалів дахів під час штормів 2024 року в Одесі.
🚫 Ігнорування вентиляції: без повітряних зазорів дах “задихається”, скорочуючи термін служби матеріалів удвічі.
🚫 Брак деталізації в кресленнях: відсутність розрахунків навантажень призводить до перевитрат матеріалів або нестабільності, як у багатьох самобудах.
Ці помилки, на жаль, трапляються часто, але їх легко уникнути з ретельним плануванням. Уявіть, як приємно жити під дахом, що не боїться негоди, – це винагорода за увагу до деталей.
Розрахунки та інструменти для креслення даху
Розрахунки – серце конструкції, де математика зустрічається з практикою. Навантаження на дах включає власну вагу (до 50 кг/м² для черепиці), сніг (180 кг/м² у північних регіонах) і вітер. Формула для крокв: перетин залежить від прольоту, наприклад, для 5 м – 150×200 мм.
| Тип даху | Рекомендований нахил (градуси) | Матеріал крокв | Середня вартість (грн/м², 2025) |
|---|---|---|---|
| Двосхилий | 30-45 | Сосна 150×50 мм | 800-1200 |
| Вальмовий | 20-40 | Модрина 200×50 мм | 1000-1500 |
| Мансардний | 45-60 (ламаний) | Сосна 150×150 мм | 1200-1800 |
| Плоский | 5-15 | Бетонні плити | 600-1000 |
Дані таблиці базуються на стандартах ДСТУ та посібниках з сайту vpu29.rv.ua. Інструменти для креслення – від олівця до софту як SketchUp, що дозволяють моделювати 3D і тестувати навантаження віртуально.
Практичні поради для будівництва та ремонту даху
Будівництво даху – пригода, повна викликів, але з правильним підходом вона стає тріумфом. Почніть з професійного креслення, щоб уникнути переробок, які коштують до 20% бюджету. Оберіть матеріали локально: в Україні фабрики як “Метал Профіль” пропонують якісну черепицю з гарантією.
Під час монтажу забезпечте вентиляцію, ніби даючи даху дихати, і перевірте герметичність швів. Для ремонту старих дахів креслення допоможе виявити слабкі місця, як тріщини в кроквах. У 2025 році тренд – смарт-дахи з датчиками вологості, інтегрованими в конструкцію для моніторингу в реальному часі.
Не забувайте про безпеку: працюйте з риштуваннями і захисним спорядженням, адже висота – це не жарт. А для натхнення подивіться приклади з журналу “Будівельні конструкції”, де показані інноваційні проекти з екологічними матеріалами.
Зрештою, конструкція даху з ретельним кресленням – це інвестиція в комфорт, що триває десятиліттями, роблячи будинок справжнім фортецею проти стихій.
