Зварні шви – це ті невидимі герої, що тримають разом металеві конструкції, від гігантських мостів до делікатних автомобільних деталей. Вони народжуються в полум’ї електродів або лазерних променів, з’єднуючи матеріали в єдине ціле, яке витримує тиск, вібрації та час. У світі зварювання класифікація цих швів стає справжньою картою скарбів, допомагаючи інженерам і майстрам обирати правильний підхід для кожного проєкту.
Коли метал розплавляється і застигає, утворюючи шов, це не просто технічний процес – це мистецтво, де кожна деталь впливає на міцність і довговічність. Класифікація зварних швів базується на кількох критеріях, таких як форма, положення, тип з’єднання та метод зварювання. Ці категорії еволюціонували з роками, адаптуючись до нових технологій, і станом на 2025 рік включають інновації, як автоматизоване зварювання з використанням AI для контролю якості.
Основні принципи класифікації зварних швів
Класифікація зварних швів починається з розуміння їхньої структури, ніби розбираєш складний механізм на частини. Шви поділяються за геометрією, способом виконання та функціональним призначенням, що дозволяє точно прогнозувати їхню поведінку під навантаженням. Наприклад, в авіабудуванні шви мусять бути ідеально гладкими, щоб уникнути концентрації напруг, тоді як у суднобудуванні вони часто стикаються з корозією від морської води.
Один з ключових аспектів – це розподіл за типом з’єднання. Стикові шви з’єднують деталі встик, створюючи безперервну лінію, яка нагадує безшовну тканину. Кутові шви, навпаки, формують кути, як у каркасі будівлі, де міцність залежить від катета – тієї самої ширини шва, що визначає його вантажопідйомність. За даними стандартів, таких як ДСТУ, мінімальний катет для високоміцних сталей може сягати 5-8 мм, залежно від товщини металу.
Ще одна грань класифікації – за протяжністю. Суцільні шви тягнуться безперервно, забезпечуючи максимальну герметичність, ідеальну для трубопроводів. Переривчасті, з інтервалами, економлять матеріал і час, але вимагають точних розрахунків, щоб не послабити конструкцію. У 2025 році, з поширенням роботизованого зварювання, переривчасті шви стали популярнішими в автомобільній промисловості, де вага – критичний фактор.
Класифікація за формою та геометрією
Форма шва – це як підпис майстра: вона розповідає про метод і призначення. Стикові шви, найпоширеніші, бувають односторонніми чи двосторонніми, з підготовкою кромок або без. Уявіть, як дві пластини металу стикаються краями, а шов заповнює щілину, утворюючи рівну поверхню. Цей тип домінує в будівництві, де, за статистикою з галузевих звітів, понад 60% з’єднань – саме стикові.
Кутові шви нагадують кутові стійки в меблях: вони з’єднують деталі під кутом, часто 90 градусів. Їх класифікують за катетом – відстанню від кореня шва до поверхні. У високоміцних конструкціях, як мости, катет повинен плавно переходити до основного металу, щоб уникнути тріщин від вібрацій. Таблиця нижче ілюструє мінімальні катети залежно від типу сталі.
| Тип сталі | Границя текучості (МПа) | Мінімальний катет (мм) |
|---|---|---|
| Низьковуглецева | До 300 | 3-5 |
| Високоміцна | Понад 530 | 6-8 |
| Легована | 400-500 | 4-6 |
Джерело даних: стандарти ДСТУ, опубліковані на uscc.ua. Ці значення допомагають уникнути перевитрати матеріалу, але в реальних проєктах їх коригують за допомогою програмного моделювання. Таврові шви, схожі на букву “Т”, застосовуються в каркасах, де одна деталь перпендикулярна іншій, забезпечуючи стійкість проти зсуву.
Види зварних швів за методом виконання
Метод зварювання визначає душу шва – від ручного дугового до лазерного. Ручне дугове зварювання створює шви з характерним рельєфом, як хвилі на піску, ідеальні для ремонтних робіт. Автоматичне, навпаки, дає рівномірність, що критично для серійного виробництва в 2025 році, коли фабрики використовують роботів для швів довжиною в кілометри.

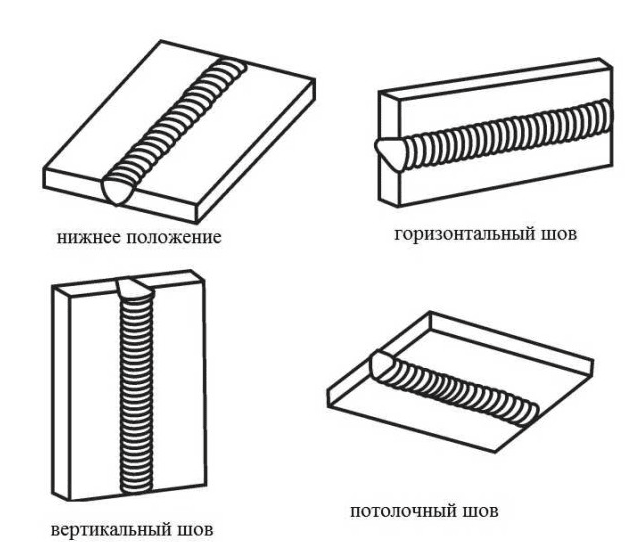

За положенням шви бувають горизонтальними, вертикальними чи стельовими. Вертикальні вимагають майстерності, бо розплавлений метал намагається стікати вниз, ніби вода по схилу. У сучасних проєктах, як будівництво вітрових турбін, стельові шви тестують на міцність ультразвуком, щоб виявити приховані дефекти. Кожен вид має свої особливості: горизонтальні – найпростіші, але вертикальні часто міцніші через кращу проникність.
- Горизонтальні шви: Легкі в виконанні, застосовуються в плоских конструкціях, як підлоги чи дахи, з мінімальним ризиком деформації.
- Вертикальні шви: Вимагають контролю швидкості, ідеальні для стін і колон, де навантаження йде вздовж шва.
- Стельові шви: Найскладніші, з високим ризиком тріщин, але незамінні в тунелях чи мостах, де доступ обмежений.
Ці види зварних швів еволюціонували з появою нових матеріалів, як алюмінієві сплави, що вимагають спеціальних технік для уникнення окислення. У промисловості 2025 року лазерне зварювання додає швидкості, роблячи шви тоншими й точнішими.
Типи швів за функціональним призначенням
Функціональне призначення шва – це його місія в конструкції. Герметичні шви, як у резервуарах для газу, не допускають жодної пори, ніби запечатана скриня скарбів. Силові шви витримують навантаження, як у кранах, де кожна тонна тестує їхню міцність. Декоративні, рідкісні, але важливі в архітектурі, роблять шви естетичними, з гладкою поверхнею.
У трубопроводах поширені кільцеві шви, що огортають трубу колом, забезпечуючи герметичність під тиском. За стандартами, такими як ті з paton.ua, ці шви класифікують за глибиною проплавлення – від часткового до повного, де метал з’єднується на всю товщину. Це критично для нафтогазової галузі, де витоки можуть призвести до катастроф.
Особливості застосування зварних швів у різних галузях
У будівництві зварні шви стають хребтом споруд, з’єднуючи балки в хмарочосах. Кутові шви тут домінують, з плавними переходами для динамічних навантажень. У автомобілебудуванні переривчасті шви зменшують вагу, дозволяючи машинам стати швидшими й економічнішими – уявіть електрокар 2025 року з швами, оптимізованими AI.
Суднобудування вимагає швів, стійких до корозії, часто з нержавіючої сталі. Стикові шви тут довгі й суцільні, витримуючи хвилі океану. Авіація ж фокусується на легкості: лазерні шви в крилах літаків мінімізують дефекти, бо кожна тріщина – ризик на висоті. За даними з armax.ua, у 2025 році застосування високоміцних сталей зросло на 15%, роблячи шви надійнішими.
Контроль якості та дефекти зварних швів
Контроль – це вартові швів, від візуального огляду до рентгену. Дефекти, як тріщини чи пори, виникають від помилок, ніби тіні в картині. Ультразвуковий контроль виявляє їх на глибині, забезпечуючи безпеку. У 2025 році дрони з сенсорами сканують шви на великих конструкціях, революціонізуючи процес.
Поради для зварювальників-початківців
Ось кілька практичних порад, що допоможуть уникнути типових помилок і покращити майстерність. Кожен пункт – як урок від досвідченого майстра, з акцентом на безпеку та ефективність. 😊
- 🛠️ Починайте з правильної підготовки кромок: очищайте метал від іржі, бо забруднення призводять до пор. Це основа міцного шва, ніби фундамент будинку.
- 🔥 Контролюйте струм і швидкість: для вертикальних швів зменшуйте струм, щоб метал не стікав. Практикуйте на зразках, щоб відчути ритм.
- 🕵️♂️ Використовуйте захисне спорядження: маска, рукавиці – must-have, бо іскри гарячі, як вулканічна лава. Безпека перш за все!
- 📏 Вимірюйте катет точно: для к doğalних швів користуйтеся шаблонами, щоб уникнути нерівностей, які послаблюють з’єднання.
- 🔍 Перевіряйте шви візуально одразу: шукайте тріщини чи нерівності, і якщо щось не так, переварюйте негайно. Краще витратити час, ніж ризикувати конструкцією.
Ці поради, засновані на практиці, роблять зварювання не просто роботою, а пристрастю. У світі, де технології змінюються щороку, розуміння класифікації зварних швів відкриває двері до інновацій, від повсякденних ремонтів до грандіозних проєктів. Кожен шов – це історія міцності, і з правильним підходом вона триватиме вічно.
