Електрика — це не просто світло в лампочці чи заряд у смартфоні. Це складний танець струму, напруги та проводів, де кожен елемент має свою роль. Три терміни — фаза, маса та нуль — є основою будь-якої електричної системи, але для багатьох вони звучать як загадка. Що це за поняття? Чому вони важливі? І як не заплутатися в цих термінах, якщо ви тільки починаєте або хочете заглибитися в тему? Ця стаття — ваш провідник у світ електрики, де ми розберемо все до дрібниць із живими прикладами та зрозумілими поясненнями.
Що таке фаза в електриці?
Фаза — це провідник, який несе електричний струм до споживача. Уявіть, що електрика — це річка, а фаза — це потік, який несе енергію до вашого будинку. У побутових мережах фаза зазвичай позначена коричневим або червоним дротом, але в старих системах може бути й чорною. Це той провід, який “б’є струмом”, якщо доторкнутися до нього без захисту.
У змінному струмі (а саме такий використовується в наших розетках) фаза постійно змінює свою напругу від позитивної до негативної, створюючи синусоїдальну хвилю. У побутовій мережі України частота цієї зміни становить 50 Гц, тобто 50 коливань за секунду. Саме тому фаза — це серце електричної системи, адже без неї струм просто не дійде до приладів.
- Однофазна система: У більшості будинків використовується одна фаза, яка забезпечує напругу 220–230 В. Це достатньо для роботи телевізора, холодильника чи комп’ютера.
- Трифазна система: У промислових об’єктах або великих будинках застосовують три фази, які дають напругу 380 В. Вони дозволяють живити потужне обладнання, наприклад, верстати чи ліфти.
Фаза — це не просто провід, а ключ до роботи всієї електричної системи. Без правильного підключення фази ваші прилади залишаться лише декорацією.
Нульовий провід: чому він потрібен?
Якщо фаза — це потік, що несе енергію, то нульовий провід — це шлях, яким струм повертається назад до джерела. Нуль зазвичай позначений синім дротом і не несе небезпеки при дотику, адже його потенціал близький до нуля. Але не поспішайте недооцінювати його важливість!
Нульовий провід замикає електричний ланцюг, дозволяючи струму циркулювати. Без нього електрика не працюватиме, адже струм потребує повного кола, щоб текти. Уявіть водяний насос: фаза — це труба, що подає воду, а нуль — труба, що відводить її назад. Якщо забрати одну з них, система зупиниться.
- Робота в однофазній мережі: Нульовий провід забезпечує стабільну напругу 220 В між собою та фазою.
- Баланс у трифазній мережі: У трифазних системах нуль вирівнює струми між фазами, запобігаючи перевантаженням.
Нульовий провід — це не просто “допоміжний” елемент, а повноцінний учасник електричного процесу, без якого система не функціонуватиме.
Маса (заземлення): ваш захист від небезпеки
Маса, або заземлення, — це ваш особистий охоронець у світі електрики. Заземлювальний провід (жовто-зелений за стандартом) підключений до землі через спеціальну систему, яка відводить надлишковий струм у разі несправності. Наприклад, якщо в пральній машині пошкоджено ізоляцію, струм може піти на металевий корпус. Без заземлення дотик до такого приладу може стати фатальним.
Заземлення працює за простим принципом: електрика завжди шукає найкоротший шлях до землі. Заземлювальний провід пропонує саме такий шлях, відводячи струм від вас і ваших приладів. У сучасних будинках заземлення є обов’язковим, але в старих будівлях його може не бути, що створює серйозні ризики.
- Захист від ураження струмом: Заземлення спрацьовує разом із автоматичними вимикачами, які відключають електрику при витоку струму.
- Захист техніки: Заземлення запобігає пошкодженню електроніки від стрибків напруги чи статичної електрики.
Маса — це не просто провід, а ваш перший бар’єр безпеки. Без нього електрика може перетворитися з друга на ворога.

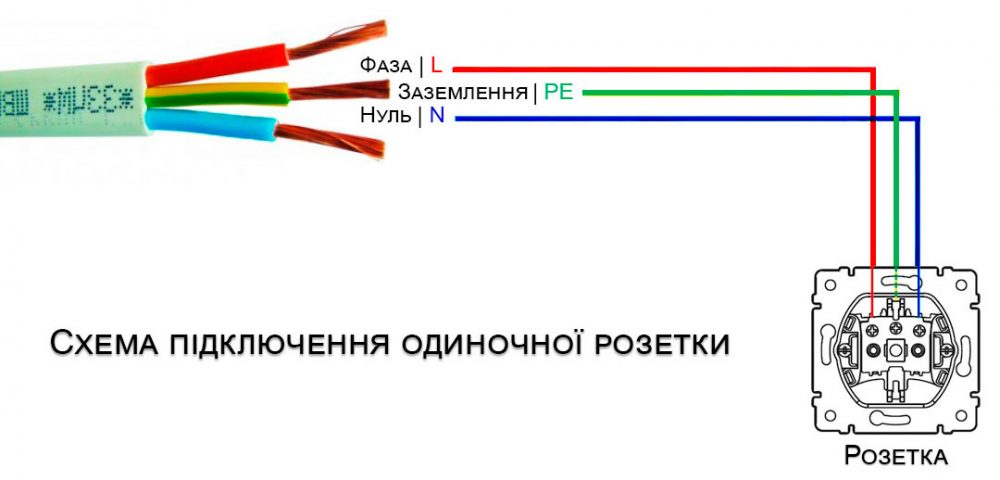

Як фаза, нуль і маса працюють разом?
Уявіть електричну систему як оркестр: фаза — це мелодія, нуль — ритм, а маса — диригент, який стежить, щоб усе було в порядку. У побутовій розетці ці три елементи створюють гармонійну систему:
- Фаза подає напругу до приладу.
- Нуль замикає ланцюг, дозволяючи струму повернутися до джерела.
- Маса стоїть на варті, відводячи надлишковий струм у разі аварії.
У трифазних системах цей процес складніший. Три фази працюють у злагоді, розподіляючи навантаження, а нуль і маса забезпечують стабільність і безпеку. Наприклад, у промислових цехах трифазна система дозволяє одночасно живити десятки машин, не перевантажуючи мережу.
| Елемент | Колір проводу | Функція |
|---|---|---|
| Фаза | Коричневий/червоний | Несе струм до приладу |
| Нуль | Синій | Замікає ланцюг |
| Маса | Жовто-зелений | Захищає від ураження струмом |
Джерело даних: стандарти електротехніки IEC 60446.
Чим відрізняються однофазні та трифазні системи?
Однофазна система — це як велосипед: просто, зручно, але не для великих навантажень. Вона ідеально підходить для квартир, де загальна потужність приладів рідко перевищує 10 кВт. Трифазна система — це вантажівка, яка може перевозити набагато більше. Вона використовується там, де потрібна висока потужність, наприклад, у заводах чи великих офісах.
- Однофазна мережа: Одна фаза + нуль (і маса за наявності). Напруга — 220–230 В. Підходить для побутових потреб.
- Трифазна мережа: Три фази + нуль + маса. Напруга між фазами — 380 В, між фазою та нулем — 220 В. Ідеальна для потужного обладнання.
Вибір між однофазною та трифазною системою залежить від ваших потреб. Наприклад, якщо ви плануєте встановити електричну плиту чи кондиціонер, однофазної мережі може бути достатньо. Але для електрокотла чи майстерні краще підключити три фази.
Типові помилки при роботі з фазою, нулем і масою
Типові помилки та як їх уникнути
Навіть досвідчені електрики можуть припускатися помилок, а новачки — тим більше. Ось найпоширеніші промахи та поради, як їх уникнути:
- ⚡ Неправильне підключення фази та нуля: Якщо переплутати фази та нуль, прилад може не працювати або навіть згоріти. Завжди перевіряйте проводи за допомогою тестера перед підключенням.
- 🛠 Ігнорування заземлення: У старих будинках часто немає заземлення, і деякі “майстри” вирішують обійтися без нього. Це небезпечно! Встановіть заземлення або використовуйте пристрої захисного відключення (ПЗВ).
- 🔌 Використання невідповідних проводів: Проводи з неправильним перерізом можуть перегріватися. Наприклад, для потужних приладів (понад 3 кВт) потрібен провід із перерізом не менше 2,5 мм².
- 🔥 Поганий контакт: Слабке з’єднання між проводами може спричинити іскріння чи навіть пожежу. Використовуйте клемні з’єднання замість скруток.
Ці помилки можуть коштувати дорого — від зіпсованої техніки до загрози життю. Якщо ви не впевнені у своїх силах, краще зверніться до професійного електрика.
Як перевірити фазу, нуль і масу?
Перевірка проводів — це перший крок до безпечної роботи з електрикою. Ось як це зробити правильно:
- Використовуйте викрутку-тестер: Доторкніться до проводу — якщо лампочка загориться, це фаза. Нуль і маса не дадуть реакції.
- Застосуйте мультиметр: Виміряйте напругу між проводами. Між фазою та нулем буде ~220 В, між фазою та масою — також ~220 В, а між нулем і масою — близько 0 В.
- Перевірте заземлення: Якщо заземлення працює, мультиметр покаже низький опір між заземлювальним проводом і металевими частинами системи.
Завжди вимикайте електрику перед роботою з проводами, навіть якщо ви просто перевіряєте!
Для точної перевірки краще мати базові знання електротехніки. Якщо ви новачок, не соромтеся запросити спеціаліста.
Чому заземлення стало стандартом безпеки?
У 21 столітті заземлення — це не розкіш, а необхідність. За даними Міжнародної електротехнічної комісії (IEC), використання заземлення та ПЗВ знижує ризик ураження струмом на 90%. У країнах ЄС і Україні заземлення є обов’язковим для всіх нових будівель, але в старих будинках його часто немає.
Без заземлення будь-яка несправність у приладі може зробити його небезпечним. Наприклад, у 2023 році в Україні зафіксовано понад 300 випадків ураження струмом через відсутність заземлення в старих будинках (джерело: Державна служба з надзвичайних ситуацій). Встановлення заземлення може коштувати від 1000 до 5000 грн, але це невелика ціна за безпеку.
Практичні поради для новачків і професіоналів
Електрика може бути дружньою, якщо знати, як із нею поводитися. Ось кілька порад, які допоможуть вам працювати з фазою, нулем і масою безпечно та ефективно:
- Вивчіть кольорове маркування: Завжди перевіряйте, чи відповідають кольори проводів стандартам (коричневий — фаза, синій — нуль, жовто-зелений — маса).
- Інвестуйте в якісне обладнання: Хороший тестер чи мультиметр коштує недорого, але може врятувати від помилок.
- Не економте на безпеці: Встановіть ПЗВ і перевірте заземлення, особливо якщо живете в старому будинку.
- Довіряйте складні роботи професіоналам: Монтаж трифазної системи чи заземлення потребує досвіду.
Ці прості кроки зроблять вашу роботу з електрикою безпечною та приємною. Пам’ятайте: електрика не пробачає помилок, але з правильним підходом вона стане вашим союзником.
