Зварювальний трансформатор стоїть на перетині потужної електротехніки та практичного ремесла, перетворюючи звичайну мережеву напругу в інструмент, що з’єднує метали вогняним дотиком. Цей пристрій, немов серце промислової майстерні, пульсує струмом, дозволяючи створювати міцні шви в металі. Уявіть, як проста котушка дроту стає мостом між електричною енергією та творчою силою – ось що робить його незамінним у будівництві, ремонті та виробництві.
Історичний контекст і еволюція зварювальних трансформаторів
Перші зварювальні трансформатори з’явилися на початку XX століття, коли інженери почали експериментувати з електромагнітною індукцією для дугового зварювання. У 1910-х роках, за даними історичних архівів, пристрої на кшталт тих, що розроблялися в Європі, вже використовувалися для ремонту кораблів, перетворюючи високу напругу на низьку, але потужну. З часом, до 2025 року, технології еволюціонували: сучасні моделі інтегрують електронні регулятори, роблячи їх ефективнішими, ніж їхні механічні попередники з середини століття.
Еволюція не зупинялася на простих змінах; вона принесла інновації, як-от використання феритових сердечників для зменшення втрат енергії. Сьогодні, у світі, де екологічні стандарти жорсткі, трансформатори адаптувалися до енергоефективності, знижуючи споживання на 20-30% порівняно з моделями 2000-х. Ця трансформація відображає, як промисловість реагує на виклики, роблячи пристрої не просто інструментами, а розумними помічниками в руках зварювальників.
Історично, в Україні, де металургія завжди була сильною, такі трансформатори вироблялися на заводах на кшталт тих у Запоріжжі, де вони ставали основою для будівництва інфраструктури. З роками, глобалізація додала імпортні моделі, але локальні розробки зберігають унікальність, адаптовану до суворих умов експлуатації. Така еволюція підкреслює, наскільки будова цих пристроїв тісно пов’язана з культурним і промисловим спадком.
Принцип роботи зварювального трансформатора
У серці зварювального трансформатора лежить принцип електромагнітної індукції, відкритий Майклом Фарадеєм у 1831 році, який дозволяє перетворювати змінний струм високої напруги на низьковольions. Первинна обмотка приймає вхідну напругу з мережі, зазвичай 220-380 В, і створює магнітне поле в сердечнику, індукуючи струм у вторинній обмотці з нижчою напругою, але вищим струмом – ідеальним для дуги зварювання.
Процес починається з подачі струму на первинну котушку, де магнітний потік пронизує феромагнітний сердечник, часто виготовлений з низьковуглецевої сталі для мінімізації втрат на вихрові струми. Вторинна обмотка, з меншою кількістю витків, генерує напругу близько 50-80 В, але струм сягає 100-300 А, достатньо для розплавлення металу. Регулювання сили струму відбувається механічно, наприклад, переміщенням котушок, або електронно в сучасних моделях 2025 року, забезпечуючи точність до 1 А.
Цей принцип не просто технічний фокус; він нагадує танець електронів, де енергія тече, як ріка, перетворюючись на вогняну дугу, що з’єднує деталі. У реальному застосуванні, як на будівельних майданчиках, це дозволяє зварювати товсті пластини без перерв, підтримуючи стабільну дугу навіть при коливаннях мережі. Згідно з даними Американського товариства зварювання (AWS), ефективність таких трансформаторів сягає 70-85%, роблячи їх надійними для тривалої роботи.
Різновиди принципів у різних типах
Існують трансформатори з рухомим осердям, де регулювання відбувається зміщенням частин сердечника, зменшуючи магнітний зв’язок і, отже, вихідний струм. Інші моделі використовують шунтові реактори для плавного контролю, додаючи індуктивність у ланцюг. У 2025 році популярні гібридні версії з інверторами, які поєднують трансформатор з електронікою для частотного перетворення, підвищуючи ефективність до 90%.
Кожен тип має свої нюанси: наприклад, трансформатори з рухомими котушками прості, але менш точні, тоді як електронні аналоги дозволяють програмувати режими для специфічних металів. Це робить їх універсальними, від автосервісів до аерокосмічної промисловості, де точність критична. Переходи між режимами плавні, ніби перемикання передач у машині, забезпечуючи безперервну роботу.

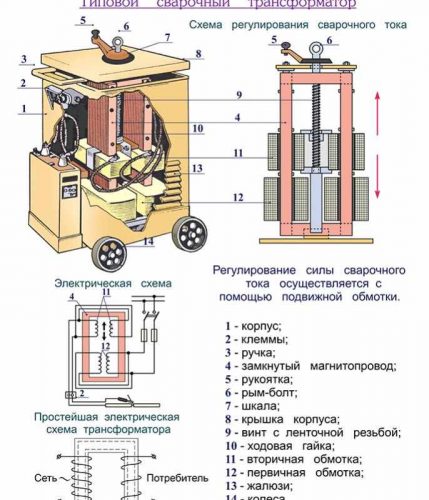

Компоненти зварювального трансформатора: Детальний розбір
Основний компонент – магнітопровод, або сердечник, зібраний з пластин трансформаторної сталі товщиною 0,3-0,5 мм, ізольованих для зменшення втрат. Ці пластини формують замкнутий контур, подібний до кільця, де магнітне поле циркулює ефективно. Обмотки, намотані мідним або алюмінієвим дротом, ізольовані лаком або папером, запобігають коротким замиканням під високим струмом.
Система охолодження – ще один ключовий елемент, часто повітряна з вентиляторами або масляна для потужних моделей, де масло відводить тепло, подовжуючи термін служби до 20-30 років. Регулятор струму, механічний або електронний, дозволяє налаштовувати від 50 до 500 А, залежно від моделі. Корпус, зазвичай сталевий, захищає від механічних пошкоджень і забезпечує безпеку, з класом захисту IP21-IP44 за стандартами IEC.
Додаткові компоненти включають індикатори напруги, запобіжники та термодатчики, які автоматично вимикають пристрій при перегріві. У сучасних версіях 2025 року інтегровані мікроконтролери для моніторингу, роблячи трансформатор “розумним” – він навіть може підключатися до додатків для віддаленого контролю. Така будова робить пристрій не просто коробкою з дротами, а складною системою, де кожен елемент грає роль у симфонії зварювання.
Матеріали та їх роль у конструкції
Використання феритових матеріалів у сердечнику зменшує вагу на 30% порівняно з традиційною сталлю, ідеально для портативних моделей. Ізоляційні матеріали, як номекс або епоксидна смола, витримують температури до 200°C, запобігаючи пробоям. Мідні обмотки кращі за алюмінієві через нижчий опір, але дорожчі, що впливає на вартість – від 5000 грн для базових до 50000 грн для професійних.
Ці матеріали не випадкові; вони результат досліджень, як у лабораторіях IEEE, де тестують на витривалість. У практиці, вибір матеріалу визначає довговічність: сталь витримує удари, а ферит – високі частоти. Це додає трансформатору характеру, роблячи його стійким воїном у світі металу.
Застосування зварювальних трансформаторів у сучасному світі
У будівництві зварювальні трансформатори використовуються для з’єднання арматури в бетонних конструкціях, забезпечуючи міцність мостів і будівель. У автомобільній промисловості вони зварюють кузови, де точність критична для безпеки – за статистикою, 80% автозварювання залежить від таких пристроїв. На заводах, як у Харкові, вони інтегруються в автоматизовані лінії для масового виробництва.
У 2025 році, з ростом відновлюваної енергетики, трансформатори застосовуються для зварювання вітряків і сонячних панелей, адаптуючись до мобільних умов. Домашні майстри використовують компактні моделі для ремонту, перетворюючи гараж на міні-майстерню. Їхня універсальність вражає: від художнього зварювання скульптур до ремонту трубопроводів у нафтогазовій сфері.
Застосування не обмежується промисловістю; у мистецтві зварювальники створюють інсталяції, де трансформатор стає пензлем художника. З екологічної точки зору, сучасні моделі зменшують викиди, сприяючи зеленому виробництву. Це робить їх невід’ємною частиною прогресу, де технологія зливається з творчістю.
Порівняння з іншими зварювальними пристроями
Порівняно з інверторами, трансформатори дешевші, але важчі – вагою 20-50 кг проти 5-10 кг. Інвертори ефективніші (90% vs 70%), але трансформатори стійкіші до перепадів напруги. У таблиці нижче наведено ключові відмінності.
| Параметр | Зварювальний трансформатор | Інвертор |
|---|---|---|
| Вага | 20-50 кг | 5-10 кг |
| Ефективність | 70-85% | 85-95% |
| Вартість | Низька | Середня |
| Мобільність | Низька | Висока |
| Стійкість | Висока | Середня |
Джерело даних: Сайт welding.org та журнал “Welding Journal”. Ця таблиця показує, чому трансформатори обирають для стаціонарних робіт, де вага не критична, але надійність на першому місці. У виборі між ними ховається баланс між традицією та інноваціями, де кожен знаходить своє місце.
Переваги та недоліки конструкції
Переваги зварювальних трансформаторів очевидні: простота будови робить їх ремонтопридатними, а низька вартість – доступними для малого бізнесу. Вони витримують інтенсивну експлуатацію, працюючи годинами без перегріву, завдяки robustній конструкції. Емоційно, володіння таким пристроєм дає відчуття сили, ніби тримаєш у руках шматок промислової історії.
Недоліки включають велику вагу, що ускладнює транспортування, і нижчу ефективність порівняно з інверторами, призводячи до вищих рахунків за електрику. Регулювання не завжди плавне, що може вплинути на якість шва в делікатних роботах. Проте, для грубих завдань, як зварювання труб, ці мінуси перетворюються на плюси стійкості.
Балансуючи між плюсами та мінусами, трансформатори залишаються вибором для тих, хто цінує надійність понад усе. У 2025 році, з удосконаленнями, недоліки зменшуються, роблячи їх конкурентними. Це нагадує старий, але вірний інструмент у скрині майстра – не модний, але незамінний.
Типові помилки при використанні зварювальних трансформаторів
- 🚫 Ігнорування охолодження: Багато новачків забувають перевіряти вентиляцію, що призводить до перегріву і скорочення терміну служби – завжди забезпечуйте вільний потік повітря навколо пристрою.
- 🚫 Неправильне регулювання струму: Встановлення занадто високого струму розплавляє електроди, руйнуючи шов; починайте з низьких значень і тестуйте на зразках.
- 🚫 Відсутність заземлення: Без належного заземлення ризикуєте ударом струму – перевірте кабелі перед кожним використанням, як радять стандарти OSHA.
- 🚫 Використання вологих умов: Волога викликає корозію обмоток; уникайте роботи під дощем і зберігайте в сухому місці для довговічності.
- 🚫 Ігнорування обслуговування: Не чистити сердечник від пилу призводить до втрат ефективності – регулярне ТО подовжує життя на роки.
Ці помилки, часто через поспіх, можуть перетворити корисний інструмент на проблему. Уникаючи їх, ви не тільки зберігаєте обладнання, але й забезпечуєте безпеку – ключовий аспект у зварюванні. Досвідчені майстри кажуть, що уважність тут важливіша за силу, і це правда, перевірена роками практики.
Майбутнє будови зварювальних трансформаторів
До 2030 року, за прогнозами експертів з IEEE, трансформатори інтегрують AI для автоматичного регулювання, роблячи їх “розумними” пристроями, що адаптуються до матеріалу. Матеріали на основі нанотехнологій зменшать втрати, підвищивши ефективність до 95%. У Україні, з фокусом на відновлення після конфліктів, такі інновації прискорять будівництво.
Екологічні аспекти набувають ваги: трансформатори з перероблених матеріалів зменшать вуглецевий слід. Гібридні моделі з сонячним живленням з’являться для віддалених робіт, роблячи їх незалежними від мережі. Це майбутнє обіцяє революцію, де старовинна будова зустрінеться з цифровою ерою.
Замислюючись над цим, розумієш, як трансформатори еволюціонують, зберігаючи сутність – перетворювати енергію в творення. Вони продовжать служити, адаптуючись до нових викликів, ніби вічне полум’я в руках людства. І хто знає, які дива вони принесуть завтра?
