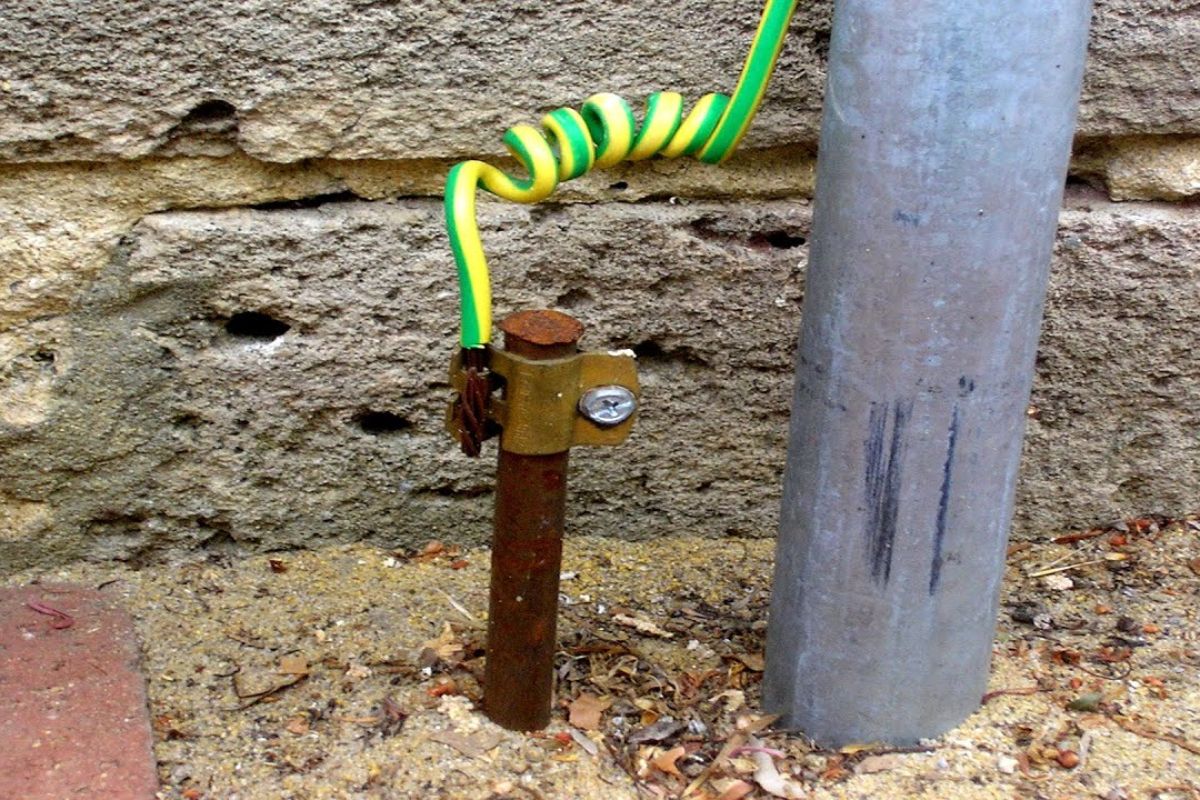

Електрика в приватному будинку функціонує як складна мережа, де будь-який збій ізоляції чи витік струму може перетворити звичайний прилад на джерело смертельної небезпеки. Заземлення своїми руками вирішує цю проблему, створюючи штучний провідник з мінімальним опором між усіма металевими частинами електроустановки та ґрунтом. У момент аварії струм іде саме цим шляхом, змушуючи спрацювати автоматичний вимикач або пристрій захисного відключення за частки секунди — раніше, ніж людина встигає відчути удар.
Для початківців процес виглядає технічно складним, але розбірливий підхід і дотримання норм роблять його цілком здійсненним у приватному секторі. Просунуті майстри цінують тонкощі вибору ґрунту, розрахунків та сучасних модульних рішень, які з’явилися в останні роки. Водночас електрика не терпить дилетантства: якщо немає впевненості у власних силах або досвіду роботи з силовими мережами, краще запросити сертифікованого фахівця. Ціна помилки — здоров’я та життя.
Фізика процесу: чому струм обирає землю
Струм завжди шукає шлях найменшого опору. Коли фаза замикає на корпус пральної машини, бойлера чи розетки, без заземлення напруга на металі може сягати 220 В або більше. Дотик до такого корпусу створює замкнуте коло через тіло людини до підлоги чи сусідніх конструкцій. Заземлення знижує цю напругу до безпечного рівня, відводячи струм у ґрунт, де він розсіюється на величезній площі.
Опір заземлення безпосередньо впливає на швидкість спрацювання захисту. Чим нижчий опір — тим більший струм короткого замикання і тим швидше автомат або ПЗВ реагує. У сучасних мережах з чутливими ПЗВ на 30 мА навіть опір до 30 Ом іноді рятує, але для надійності в приватних будинках орієнтуються на значно жорсткіші показники.
Які системи заземлення застосовують в Україні
Вибір системи визначає, як саме буде працювати захист і наскільки безпечно почуватися в домі. В Україні історично панувала система TN-C з об’єднаним PEN-провідником, яка досі зустрічається в старих будинках радянської забудови. Вона проста, але небезпечна: при обриві нуля на корпусах з’являється напруга, а ПЗВ встановлювати не можна.
Сучасні рішення — TN-C-S та TN-S. У TN-C-S на вводі в будинок виконують повторне заземлення і розділяють PEN на окремий PE (захисний) та N (робочий нуль). Це найпоширеніший варіант для приватних будинків сьогодні. TN-S передбачає повне розділення ще на підстанції — ідеально, але не завжди доступно в сільській місцевості чи старих кварталах.
Система TT використовує повністю незалежний місцевий контур заземлення без зв’язку з нейтраллю постачальника. Вона вимагає обов’язкового ПЗВ і добре підходить для тимчасових споруд, але для постійного житла менш зручна через вищі вимоги до обслуговування.
Перед вибором способу монтажу варто порівняти основні системи:
| Система | Особливість | Переваги | Недоліки | Застосування в приватному будинку |
|---|---|---|---|---|
| TN-C | Об’єднаний PEN | Простота, низька вартість | Небезпека при обриві, немає окремого PE, ПЗВ заборонено | Тільки старі будинки, потребує термінової модернізації |
| TN-C-S | PEN розділяється на вводі + повторне заземлення | Оптимальний баланс безпеки та вартості, працює з ПЗВ | Ризик при пошкодженні PEN на ділянці до будинку | Найпоширеніший вибір для нових та реконструйованих будинків |
| TN-S | Повністю розділені N та PE з підстанції | Максимальна безпека, стабільна робота захистів | Висока вартість підключення | Нові котеджні селища з сучасною інфраструктурою |
| TT | Місцевий контур, незалежний від нейтралі | Захист при проблемах з лінією постачальника | Потрібне чутливе ПЗВ, вищі вимоги до опору | Тимчасові споруди, дачі з повітряним вводом |
Для більшості приватних будинків 2025–2026 років оптимальним залишається TN-C-S з якісним місцевим контуром опором не більше 4 Ом.
Нормативні вимоги: чому саме 4 Ом
Правила улаштування електроустановок (ПУЕ) та профільні ДСТУ чітко регламентують параметри. Для захисного заземлення в системах TN-C-S та TT у житлових будівлях опір контуру не повинен перевищувати 4 Ом. Це значення гарантує, що струм короткого замикання буде достатнім для швидкого спрацювання захисту навіть при невеликих потужностях.
Для блискавкозахисту окремого контуру допускається до 10 Ом згідно з ДСТУ Б В.2.5-38:2008. Якщо контур спільний — орієнтуються на найжорсткішу норму 4 Ом. У будинках з потужним обладнанням (електрокотли, теплові насоси, зарядні станції для авто) вимоги стають ще суворішими, бо струми витоку можуть бути більшими.
Опір залежить від питомого опору ґрунту. У глинистих та вологих чорноземах він низький — 10–200 Ом·м, тому достатньо трьох стрижнів по 2,5–3 м. У піщаних або сухих ґрунтах опір зростає до 500–2000 Ом·м і більше — доводиться заглиблювати електроди на 6–15 м або використовувати хімічні активатори провідності.
Матеріали та інструменти: від класики до сучасних рішень
Класичний варіант — сталеві кутики 40×40×5 мм або круглі стрижні діаметром не менше 16 мм, довжиною 2,5–3 м. Горизонтальні з’єднувачі — сталева смуга 40×4 мм або дріт перерізом не менше 16 мм². Для підключення до щита використовують мідний кабель перерізом 10–16 мм² (залежно від потужності вводу).
Сучасна альтернатива — модульне штирьове заземлення. Це оцинковані або мідно-сталеві секції з різьбовими муфтами, які забивають або вкручують на глибину 7,5–15 м і більше. Перевага — мінімальні земляні роботи, можливість пройти крізь тверді шари до вологих низькоомних горизонтів, висока корозійна стійкість. Вартість комплекту вища, зате монтаж швидший і результат стабільніший у складних ґрунтах.
Інструменти: кувалда або відбійний молоток для забивання, зварювальний апарат (або потужні болтові з’єднання з антикорозійним покриттям), лопата, рівень, рулетка. Обов’язкові засоби захисту — діелектричні рукавички, окуляри, каска.
Покрокова інструкція монтажу традиційного контуру
Спочатку обирають місце: вологий ґрунт, подалі від пішохідних доріжок та майбутніх будівель, на відстані не менше 1 м від фундаменту. Найкраща форма — рівносторонній трикутник зі стороною 2–3 м або пряма лінія з кроком 2–3 м.
Викопують траншею глибиною 0,6–0,8 м. Стрижні забивають вертикально до повного занурення (верхній кінець на 0,5–0,7 м нижче рівня землі). З’єднують їх горизонтальною смугою або дротом зварюванням — це найнадійніший контакт. Болтові з’єднання допустимі, але вимагають регулярної перевірки та обробки антикорозійним складом.
Від контуру прокладають мідний кабель у траншеї до головного розподільного щита. У щиті кабель підключають до головної заземлювальної шини PE. Після монтажу обов’язково вимірюють опір спеціальним приладом — мегомметром або професійним тестером заземлення. Звичайний мультиметр для цього не підходить.
Модульний варіант спрощує процес: бурять або забивають невеликі отвори, з’єднують секції муфтами і заглиблюють до потрібного опору. Це особливо зручно на ділянках з кам’янистим ґрунтом або високим рівнем ґрунтових вод.
Розрахунок опору: теорія та реальна практика
Для орієнтовного розрахунку опору одного вертикального електрода використовують формулу:
R ≈ (ρ / 2πL) × ln(2L / d)
де ρ — питомий опір ґрунту (Ом·м), L — довжина електрода (м), d — діаметр (м).
Для трьох електродів у трикутнику опір знижується приблизно в 2,5–3 рази порівняно з одним, але з урахуванням взаємного впливу. На практиці точний результат дає тільки вимірювання після монтажу. Якщо опір перевищує 4 Ом — додають четвертий або п’ятий електрод, збільшують глибину або обробляють ґрунт навколо електродів бентонітом чи спеціальними сумішами.
У піщаних ґрунтах часто доводиться заглиблювати модульні штирі на 10–15 м, щоб дістатися до більш вологих шарів. У глині трьох метрів зазвичай вистачає.
Типові помилки при влаштуванні заземлення своїми руками
Навіть при добрих намірах багато хто припускається критичних промахів, які роблять систему неефективною або небезпечною. Ось найпоширеніші з них.
Типові помилки при влаштуванні заземлення своїми руками
- Використання тонкого дроту або алюмінію для з’єднання. Алюміній швидко окислюється, контакт погіршується, опір зростає. Для магістралі заземлення потрібен лише мідь перерізом не менше 10 мм².
- Погані з’єднання — болти без антикорозійної обробки або слабке зварювання. Через 2–3 роки контакт пропадає через іржу. Зварювання з подальшим фарбуванням або якісні болтові з’єднання з термопастою — обов’язкова умова довговічності.
- Розміщення контуру в сухому або щебенистому місці. Опір ґрунту стає надто високим. Краще перенести контур у зону з природною вологістю або використати модульні штирі більшої довжини.
- Відсутність вимірювання опору після монтажу. Візуально все виглядає добре, а насправді опір 15–20 Ом — захист не спрацює вчасно. Вимірювання — обов’язковий етап.
- Підключення заземлення до фундаменту або арматури без розрахунку. У деяких випадках це працює, але в інших створює гальванічні пари та прискорює корозію. Краще робити окремий контур.
- Ігнорування ПЗВ. Навіть ідеальний контур без ПЗВ не захищає від малих витоків. Сучасний щит обов’язково має диференціальний захист.
- Економія на глибині або кількості електродів у складному ґрунті. У піску триметрові стрижні часто дають 8–12 Ом. Додавання одного-двох електродів або перехід на модульну систему вирішує проблему.
Кожна з цих помилок здатна звести нанівець увесь монтаж. Досвідчені майстри завжди перевіряють опір і фіксують результат у протоколі — це корисно при продажу будинку або для страховки.
Перевірка та обслуговування системи
Після монтажу опір вимірюють щонайменше раз на рік, а краще — двічі: навесні та восени. Перевіряють стан з’єднань у колодязі або біля щита, підтягують болти, оновлюють антикорозійне покриття. У модульних системах періодично контролюють затяжку муфт.
Якщо в будинку з’явилися нові потужні споживачі (тепловий насос, зарядна станція), варто перерахувати опір або додати електроди. З часом ґрунт навколо електродів може висихати — іноді допомагає полив зони контуру в посушливі періоди.
Коли краще звернутися до фахівців
Заземлення своїми руками реальне для більшості приватних будинків з нормальним ґрунтом. Але є ситуації, коли ризик перевищує вигоду: скелястий ґрунт, високий рівень ґрунтових вод, будинок з уже існуючою старою проводкою без можливості повної реконструкції, або коли планується потужна сонячна станція чи електрокар. У цих випадках професійний проєкт з розрахунками та вимірюваннями — єдиний розумний вибір.
Сучасні модульні системи 2025–2026 років значно спростили процес, але навіть вони вимагають розуміння, куди саме заглиблювати штирі і як правильно підключити до щита з урахуванням типу системи (TN-C-S чи TT).
Заземлення — це не разова акція, а довгострокова інвестиція в безпеку. Правильно зроблений контур працює десятиліттями, мовчки захищаючи дім у той момент, коли це найпотрібніше.
