У приватному будинку електрика працює тихо і непомітно, поки все справне. Але варто ізоляції пошкодитися або блискавці вдарити в дах — і неконтрольований струм миттєво шукає шлях найменшого опору. Без заземлення цим шляхом стають металеві корпуси техніки, труби або навіть тіло людини. Заземлення будинку перетворює потенційно смертельну ситуацію на керований процес: небезпечна енергія спокійно відводиться в ґрунт, а захисні пристрої в щитку встигають відреагувати.
Для більшості сучасних приватних будинків в Україні оптимальним рішенням вважається система TN-C-S з повторним контуром заземлення. Вона поєднує економічність з високим рівнем безпеки, дозволяє ефективно працювати ПЗВ (УЗО) і відповідає вимогам ПУЕ. У старих будівлях з двопровідною проводкою перехід на таку систему часто стає єдиним способом захистити родину і техніку без повної заміни всієї електрики.
Опір заземлювального пристрою в типовому приватному будинку прагнуть зробити не більше 4 Ом. Це значення забезпечує швидке спрацювання захисту при пробої ізоляції і мінімізує напругу дотику до безпечного рівня. Досягти такого результату можна як класичним контуром з трьох штирів, так і сучасними модульними глибинними системами, особливо на проблемних ґрунтах.
Як працює заземлення і чому воно рятує життя
Електричний струм завжди рухається замкненим колом. Коли відбувається пробій ізоляції, фаза потрапляє на корпус приладу. Без заземлення корпус опиняється під напругою 220 В відносно землі. Людина, яка торкнеться такого корпусу і одночасно заземленого предмета (труби, батареї), отримує ураження. Заземлення створює паралельний шлях з низьким опором: струм витоку йде в землю, а не через тіло.
ПЗВ (пристрій захисного відключення) реагує саме на різницю струмів у фазі і нулі. Коли частина струму «втікає» через заземлення, ця різниця з’являється і пристрій миттєво відключає лінію за мілісекунди. Без заземлення або при поганому його опорі ПЗВ може не спрацювати або спрацювати із запізненням.
Блискавка несе енергію в мільйони вольт і десятки тисяч ампер. Навіть якщо прямий удар припадає на громовідвід, без якісного заземлення потенціал на конструкціях будинку може піднятися до небезпечних значень, викликаючи пробої між різними металевими частинами. Заземлювальний пристрій розсіює цю енергію в ґрунт, знижуючи ризик пожежі та пошкодження електроніки.
Типи систем заземлення: що обрати для українського будинку
В Україні згідно з ПУЕ застосовують кілька систем. Кожна має свої особливості, переваги та обмеження, особливо в умовах змішаної старої та нової електромережі.
Система TN-C використовує один провідник PEN, який поєднує робочий нуль і захист. Вона залишалася стандартом у радянських будинках до 1990-х. Головний недолік — при обриві PEN на корпусах з’являється напруга до 380 В. Сьогодні таку систему вважають застарілою і небезпечною для житлових будинків. Перехід з неї на сучасні варіанти часто вимагає прокладання додаткового PE-провідника.
Система TN-S передбачає повне розділення N і PE від підстанції до споживача. Це найбезпечніший варіант: немає ризику перенапруги на корпусах при пошкодженні нуля, ПЗВ працює ідеально. Мінус — висока вартість прокладання п’ятипровідної лінії. У нових котеджних селищах її впроваджують дедалі частіше.
Система TN-C-S — золотий компроміс для більшості приватних будинків. Від підстанції приходить PEN, а на вводі в будинок його розділяють на N і PE. Обов’язковим елементом стає повторний контур заземлення біля будинку. При правильному виконанні (опір контуру до 4 Ом і захист PEN від пошкоджень) система забезпечує високий рівень безпеки за розумні гроші. Саме її рекомендують при капітальному ремонті проводки в існуючих будинках.
Система TT застосовує місцеве заземлення незалежно від нейтралі джерела. PE-провідники підключаються тільки до контуру біля будинку. Така схема добре працює з ПЗВ і часто використовується для тимчасових об’єктів або коли якість вхідної лінії викликає сумніви. Опір контуру в TT залежить від струму спрацювання ПЗВ і може бути вищим за 4 Ом.
Система IT з ізольованою нейтраллю рідко зустрічається в житловому будівництві — вона призначена для лікарень, лабораторій та промислових об’єктів, де навіть короткочасне відключення неприпустиме.
Компоненти системи заземлення та їх роль
Заземлювальний пристрій складається з заземлювачів (електродів), що контактують з ґрунтом, горизонтальних з’єднувальних провідників і заземлюючого провідника, який йде до головного заземлюючого щитка в будинку. У щитку встановлюють шину PE, до якої підключають усі захисні провідники від розеток, техніки та металоконструкцій.
Вертикальні заземлювачі — це сталеві штирі, кутики або труби довжиною 2,5–3 м і більше. Сучасні модульні системи дозволяють нарощувати довжину до 9–12 м без великих земляних робіт. Горизонтальні з’єднувачі — сталева смуга 40×4 мм або дріт. Усе з’єднання виконують зварюванням або спеціальними болтовими затискачами з антикорозійним захистом.
Матеріал обирають з урахуванням корозійної стійкості. Звичайна сталь служить 10–15 років у вологому ґрунті. Оцинкована або нержавіюча сталь, а також оміднені електроди забезпечують термін 30–50 років. Мідь для провідників дає найкращу провідність, але коштує дорожче.
Розрахунок опору заземлення: від теорії до практики
Опір заземлювального пристрою залежить від питомого опору ґрунту, довжини та кількості електrodів, їх діаметра та взаємного розташування. Питомий опір сильно варіюється: глина — 20–100 Ом·м, вологий чорнозем — 30–150 Ом·м, сухий пісок — 300–1000 Ом·м, скельні породи — понад 1000 Ом·м. Взимку та в посуху опір зростає, тому запас міцності закладають заздалегідь.
Для приблизного розрахунку одного вертикального заземлювача використовують спрощену формулу: опір приблизно дорівнює питомому опору ґрунту, поділеному на довжину електрода в метрах, з урахуванням логарифмічного коефіцієнта. На практиці для типового українського чорнозему один штир 3 м дає опір близько 20–30 Ом. Три штирі в трикутнику зі стороною 3 м знижують значення до 6–10 Ом. Щоб досягти 4 Ом і нижче, часто потрібні 4–6 електродів або глибинне модульне заземлення 9–12 м.
На піщаних або скельних ділянках класичний контур може не дати потрібного результату. Тоді застосовують хімічні електроди з спеціальними сумішами, що знижують опір ґрунту навколо, або бурять глибокі свердловини. Перед проектуванням корисно зробити замір питомого опору ґрунту на ділянці — це дозволяє уникнути переробок.
| Тип ґрунту | Питомий опір (Ом·м) | Рекомендація за кількістю/довжиною електродів |
|---|---|---|
| Глина, вологий чорнозем | 20–150 | 2–3 штирі по 3–6 м або модульне 6–9 м |
| Суглинок | 40–200 | 3–4 електроди, трикутник або лінія |
| Пісок сухий | 300–1000 | 4–6 електродів або глибинне 9–12 м + хімічні добавки |
| Скельний ґрунт | 1000+ | Спеціальні рішення: буріння, хімічні електроди |
Таблиця показує, чому на піщаних ділянках класичний трикутник з трьох штирів часто не дає 4 Ом. У таких випадках глибинне заземлення або збільшення кількості електродів стає необхідністю, а не примхою.
Монтаж заземлення: від розмітки до підключення

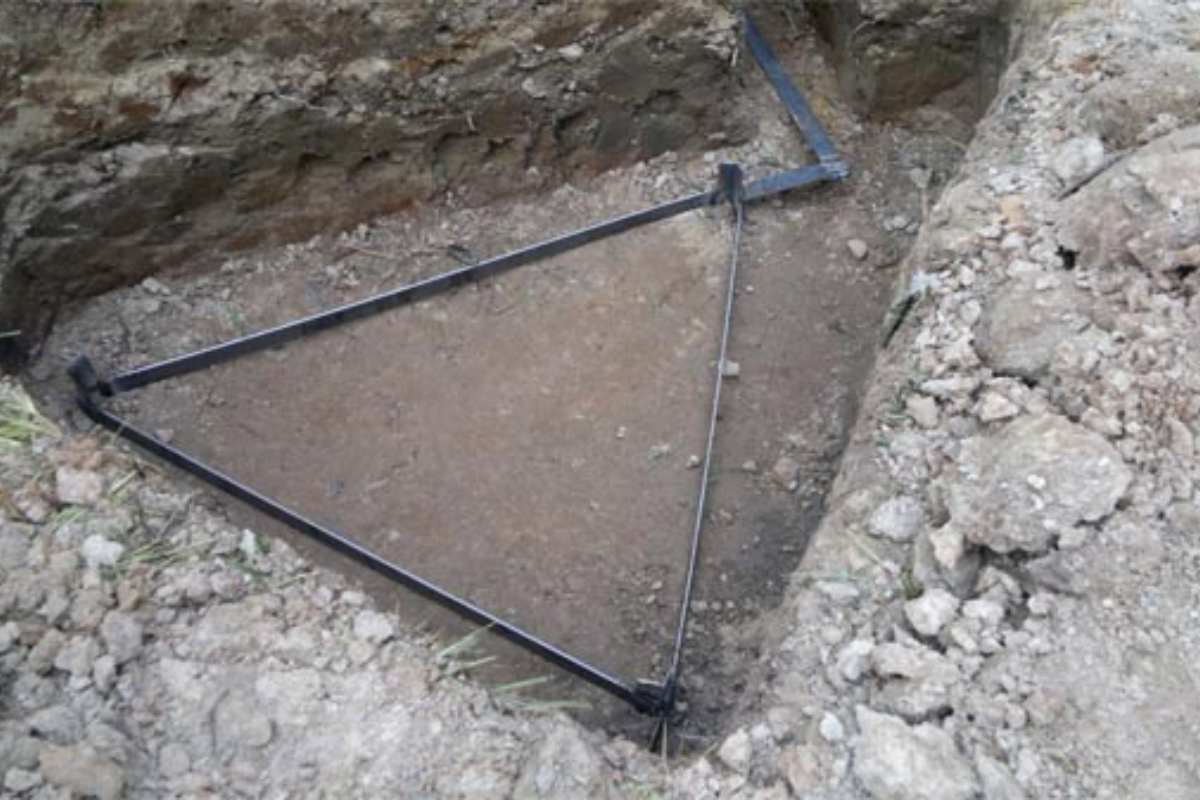

Роботи починають з вибору місця — зазвичай біля електрощита, на відстані не менше 1 м від фундаменту. Розмічають трикутник зі стороною 3 м або лінію. Копають траншею глибиною 0,5–0,8 м для горизонтальних з’єднувачів. Вертикальні штирі забивають кувалдою або використовують спеціальний вібратор. У модульних системах секції нарощують по мірі занурення.
Після забивання всіх електродів їх з’єднують горизонтальною смугою зварюванням. Зварні шви ретельно зачищають і покривають антикорозійним складом. Від контуру прокладають заземлюючий провідник перерізом не менше 16 мм² міді або 25 мм² алюмінію до головного щитка. У щитку провідник підключають до шини PE.
У нових будинках часто застосовують фундаментне заземлення: металеву арматуру фундаменту з’єднують з виведеним назовні заземлюючим провідником. Це дає велику площу контакту з ґрунтом і відмінні показники опору. Важливо забезпечити надійний електричний зв’язок між усіма елементами арматури.
Після монтажу обов’язково вимірюють опір. Використовують спеціальний прилад — вимірювач опору заземлення (наприклад, типу М416 або сучасні цифрові аналоги). Вимірювання проводять методом падіння потенціалу або триполюсним методом. Результат фіксують у протоколі — це документ, який може знадобитися при здачі об’єкта або перевірці.
Типові помилки при влаштуванні заземлення будинку
- Використання занадто коротких або тонких електродів. Штирі 1,5 м замість 3 м дають у 1,5–2 рази вищий опір. У сухий сезон або взимку такий контур може не забезпечити спрацювання захисту.
- Погані контакти та корозія з’єднань. Болтові з’єднання без антикорозійного мастила або зварювання, виконане неякісно, окислюються за 5–7 років. Опір зростає, захист перестає працювати ефективно.
- Відсутність повторного заземлення при переході з TN-C на TN-C-S. Просто розділити PEN на N і PE в щитку без контуру біля будинку — порушення ПУЕ. При обриві вхідного нуля на корпусах з’являється небезпечна напруга.
- Ігнорування типу ґрунту. На піску або скелі три штирі по 3 м рідко дають 4 Ом. Господарі часто не знають про необхідність додаткових електродів або хімічних добавок.
- Підключення заземлення до водопровідних або газових труб. Це категорично заборонено. Таке «заземлення» може стати причиною корозії труб і створення небезпечних потенціалів у сусідніх будинках.
- Відсутність вимірювання після монтажу. Візуально все виглядає добре, а реальний опір — 15–20 Ом. Без перевірки приладом неможливо гарантувати безпеку.
Інтеграція з блискавкозахистом та сучасними системами
Заземлення будинку часто поєднують з системою блискавкозахисту. Громовідвід (блискавкоприймач) на даху з’єднується зі спільним заземлювальним пристроєм. Опір такого спільного контуру прагнуть зробити не більше 10 Ом. У відповідальних будинках або регіонах з високою грозовою активністю встановлюють окремі контури або застосовують спеціальні імпульсні заземлювачі.
Сучасні будинки з сонячними панелями та зарядними станціями для електромобілів потребують додаткової уваги до заземлення. Інвертори та зарядки створюють свої власні струми витоку, тому їх PE-провідники підключають до основної шини заземлення. Деякі інвертори мають вбудовані вимоги до опору контуру — зазвичай не більше 4–10 Ом.
Модульні системи заземлення 2026 року дозволяють монтувати контур за кілька годин без великих земляних робіт. Нержавіючі або оміднені штирі з різьбовими з’єднаннями забезпечують низький перехідний опір і термін служби до 50 років. Деякі комплекти включають хімічні наповнювачі, які стабілізують опір навіть у проблемних ґрунтах.
Перевірка та обслуговування системи
Після монтажу опір вимірюють обов’язково. У подальшому перевірку рекомендується проводити раз на 6–12 місяців, а також після сильних гроз, реконструкції електрики або земляних робіт поблизу контуру. Візуальний огляд з’єднань і стану електродів (якщо є доступ) допомагає вчасно виявити корозію.
У щитку варто періодично перевіряти затяжку контактів на шині PE і цілісність провідників. Якщо в будинку з’явилася нова потужна техніка (електрокотел, тепловий насос, зарядка для авто), варто переконатися, що переріз заземлюючих провідників відповідає струмам короткого замикання.
Заземлення будинку — це не разова акція, а частина загальної системи електробезпеки. Коли контур виконаний якісно, з урахуванням ґрунту, норм ПУЕ та реальних навантажень, дім отримує надійний «якір», який спокійно приймає на себе всі електричні сюрпризи погоди та техніки. У 2026 році вибір між класичним контуром і сучасним модульним рішенням залежить лише від бюджету, типу ґрунту та бажання отримати максимальну довговічність з мінімальними земляними роботами. Головне — не залишати цей елемент на останнє місце при будівництві чи ремонті.
