У довгому коридорі квартири чи на сходах приватного будинку ввечері часто виникає незручність: світло вмикається біля входу, а вимикається лише біля іншого кінця. Прохідний вимикач вирішує цю проблему раз і назавжди. Він дозволяє керувати одним джерелом світла з двох або більше місць без зайвих проводів і складних схем. У 2026 році, коли багато хто оновлює електрику в оселях, розуміння такої простої, але ефективної системи стає особливо актуальним — це не лише зручність, а й питання безпеки та економії енергії.
Коротка відповідь: прохідний вимикач підключається за схемою з двома (або більше) перемикачами, де фаза йде на перший, потім два «мандрівні» дроти з’єднують вимикачі між собою, а з другого вимикача фаза прямує до лампи. Нуль і земля підключаються безпосередньо до світильника. Це дозволяє вмикати та вимикати світло з будь-якого кінця ланцюга. Нижче — детальна інструкція з урахуванням сучасних вимог безпеки, різних варіантів і поширених помилок.
Принцип роботи прохідного вимикача: чому він відрізняється від звичайного
Звичайний вимикач просто розриває або замикає ланцюг фази. Прохідний (його ще називають перемикачем або двоклавішним у деяких контекстах, але для однієї групи світла — одноклавішний) має три контакти: один вхідний і два вихідних. Усередині механізм перемикає фазу з одного вихідного контакту на інший.
Уявіть два вимикачі на різних кінцях коридору. Коли ви натискаєте клавішу на першому, фаза йде по одному з двох «мандрівних» дротів до другого вимикача. Там вона або доходить до лампи, або ні — залежно від положення клавіші. Натискаєте на другому — і ланцюг змінюється. Світло вмикається або вимикається без залежності від того, в якому положенні був перший вимикач. Це як логічна операція «виключне АБО»: світло горить, коли положення вимикачів різне.
Така система зручна не лише в коридорах. Вона ідеально підходить для сходів, великих кімнат з кількома входами, гаражів або навіть для керування освітленням з вулиці та зсередини будинку. У сучасних оселях 2026 року прохідні вимикачі часто комбінують зі світлодіодними стрічками або розумними системами, але базовий принцип залишається незмінним.
Необхідні інструменти та матеріали: що підготувати перед роботою
Перш ніж торкатися проводів, підготуйте все необхідне. Відсутність потрібного інструменту часто призводить до поспіху і помилок.
- Індикаторна викрутка або мультиметр для перевірки наявності напруги.
- Кусачки, плоскогубці з ізольованими ручками, викрутки (хрестова і плоска).
- Монтажні коробки (підрозетники) відповідного діаметра.
- Кабель: для нової проводки рекомендують мідний трижильний ВВГнг-LS 3×1,5 або 3×2,5 мм² залежно від навантаження. Для «мандрівних» дротів між вимикачами потрібні дві жили (або трижильний кабель, де одна жила — запасна).
- Прохідні вимикачі (одноклавішні з трьома контактами). Зверніть увагу на маркування: вхід L і два виходи 1 та 2.
- Ізоляційна стрічка, клемники або WAGO-з’єднувачі для надійного з’єднання.
- Автоматичний вимикач у щитку (якщо його немає на групу освітлення).
Важливо: у 2026 році в Україні діють оновлені вимоги до електромонтажу. Використовуйте кабель з низьким димоутворенням (нг-LS) і обов’язково прокладайте захисний провідник PE (жовто-зелений). Якщо проводка стара, краще замінити її повністю під час ремонту.
Підготовка та безпека: правило номер один
Електрика не терпить поспіху. Перед будь-якими роботами повністю вимкніть напругу на групі освітлення в щитку. Перевірте відсутність напруги індикаторною викруткою на всіх дротах у коробці. Якщо сумніваєтеся у своїх силах — краще запросіть кваліфікованого електрика. Неправильне підключення може призвести до короткого замикання, пожежі або ураження струмом.
Роботи проводьте при хорошому освітленні, використовуйте захисні окуляри та рукавички. Якщо квартира стара, перевірте стан проводів — окисли або пошкоджена ізоляція потребують заміни.

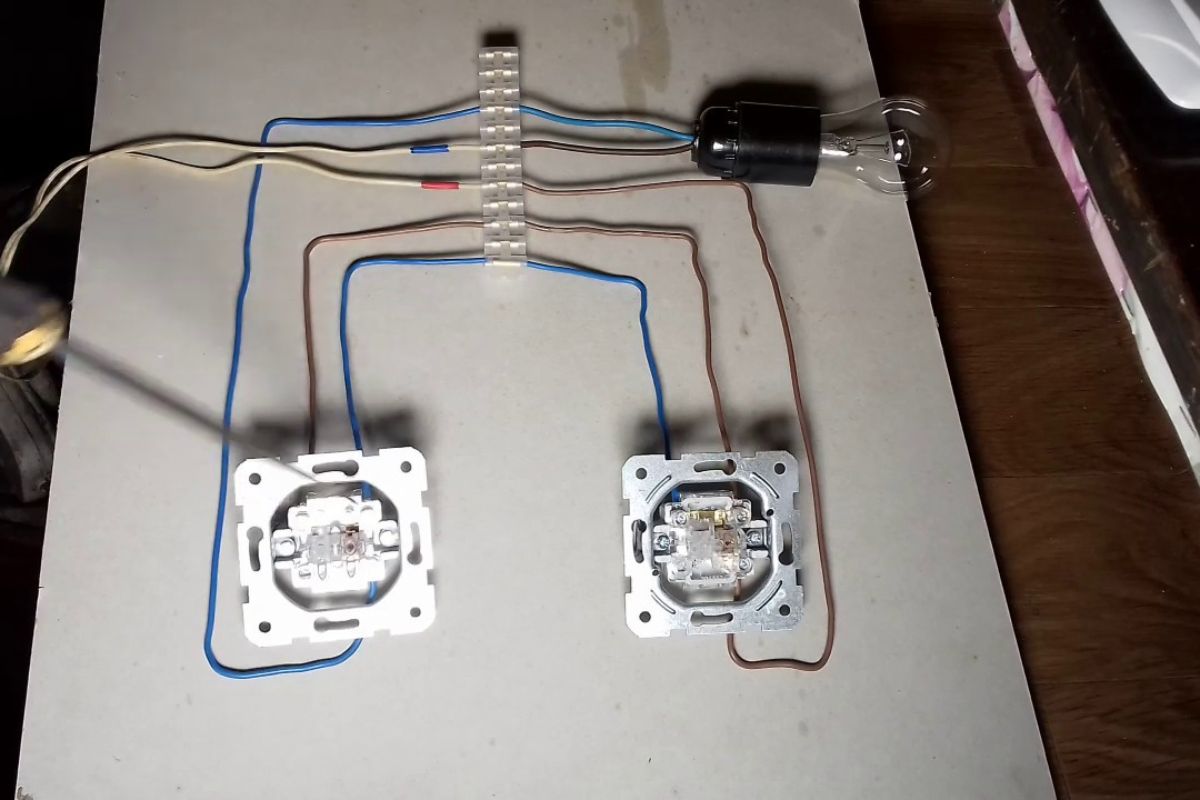

Схема підключення прохідного вимикача з двох місць: покрокова інструкція
Найпоширеніший варіант — керування з двох точок. Розглянемо його детально.
- Визначте місця встановлення вимикачів. Зазвичай це два кінці коридору або сходів. У стінах зробіть ніші під підрозетники.
- Прокладіть кабель. Від розподільної коробки (або від щитка) до першого вимикача йде трижильний кабель: фаза (коричневий або червоний), нуль (синій) і земля (жовто-зелений). Нуль і земля одразу йдуть до світильника. Від першого вимикача до другого прокладають два «мандрівні» дроти (можна використати трижильний кабель, де одна жила не використовується або слугує запасною).
- Підключення першого вимикача. Фаза з кабелю приходить на вхідний контакт (зазвичай позначений L або стрілкою всередину). Два вихідні контакти з’єднуються з двома мандрівними дротами, які йдуть до другого вимикача.
- Підключення другого вимикача. Два мандрівні дроти підключаються до двох вхідних контактів (вони симетричні). Вихідний контакт (L) з’єднується з фазою, що йде до світильника.
- До світильника підключається фаза від другого вимикача та нуль (і земля) безпосередньо з розподільної коробки.
- Зберіть усе в коробках, заізолюйте з’єднання, встановіть механізми вимикачів і закрийте рамками.
Після складання увімкніть автомат і перевірте роботу: натискайте клавіші по черзі з обох кінців. Світло повинно вмикатися і вимикатися незалежно від попереднього положення.
Підключення з трьох і більше місць: додаємо перехресний вимикач
Якщо потрібно керувати світлом з трьох точок (наприклад, на довгих сходах або в великій залі), між двома прохідними вимикачами встановлюють перехресний (або проміжний) вимикач. Він має чотири контакти: два входи і два виходи.
Мандрівні дроти від першого прохідного вимикача приходять на входи перехресного. З виходів перехресного дроти йдуть до другого прохідного вимикача. Перехресний вимикач просто «перехрещує» пари дротів при натисканні клавіші. Таким чином, додаючи перехресні вимикачі, можна збільшити кількість точок керування до будь-якої кількості.
Схема трохи складніша, але принцип той самий: фаза «мандрує» між дротами і доходить до лампи лише при певній комбінації положень усіх вимикачів.
Типові помилки при підключенні прохідних вимикачів
- Використання звичайного одноклавішного вимикача замість прохідного. У звичайному тільки два контакти, і схема просто не запрацює — світло буде або постійно ввімкнене, або не реагуватиме на один з вимикачів.
- Переплутування фази та нуля. Якщо фазу подати на нульовий провід, вимикач може «бити» струмом навіть у вимкненому стані або не працювати взагалі. Завжди перевіряйте фазу індикатором.
- Неправильне з’єднання мандрівних дротів. Якщо переплутати пари на перехресному вимикачі, схема перестане працювати коректно — світло реагуватиме тільки на один вимикач.
- Відсутність захисного провідника PE або його розрив. За сучасними нормами земля має бути суцільною від щитка до світильника. Її не можна розривати вимикачем.
- Використання тонкого кабелю для довгих ділянок. При великій довжині «мандрівних» дротів може падати напруга — краще брати перетин 2,5 мм².
- Ігнорування перевірки після монтажу. Багато хто збирає схему і не тестує всі комбінації клавіш. Обов’язково перевірте роботу з обох (або всіх) кінців.
- Робота під напругою. Навіть «вимкнений» автомат іноді не гарантує повну безпеку — завжди перевіряйте відсутність напруги перед дотиком до проводів.
Сучасні варіанти та поради для 2026 року
Класичні механічні прохідні вимикачі надійні й недорогі, але сьогодні популярні бездротові рішення або розумні вимикачі з Wi-Fi та Zigbee. Вони дозволяють керувати світлом зі смартфона або через голосові асистенти, а також інтегруються в систему «розумний дім». Для таких систем часто потрібен тільки один прохідний вимикач і кілька бездротових кнопок — проводи між ними не потрібні.
Якщо ви робите ремонт, подумайте про встановлення прохідних вимикачів на етапі прокладання проводки. Це дешевше і чистіше, ніж штробити стіни пізніше. Для сходів у приватному будинку часто використовують вимикачі з підсвіткою — вони зручні в темряві.
Пам’ятайте: якщо ви не впевнені у своїх навичках або проводка стара, краще звернутися до фахівця. Електрика — це та сфера, де економія на професіоналі може коштувати значно дорожче.
Прохідний вимикач — просте рішення, яке робить дім зручнішим і сучаснішим. Правильно підключений, він служитиме десятиліттями, додаючи комфорту щодня. Якщо ви плануєте оновлення електрики, почніть саме з таких практичних елементів — результат відчувається одразу.
