Знятий генератор лежить на верстаті, дроти від’єднані, а в руках — мультиметр, який стає надійним помічником у розкритті таємниць його стану. Цей пристрій, що колись крутився на двигуні й заряджав акумулятор, тепер потребує ретельної перевірки, щоб зрозуміти, чи варто вкладати кошти в ремонт чи шукати заміну. Перевірка знятого генератора мультиметром дає точнішу картину, ніж діагностика на автомобілі, бо дозволяє ізолювати кожен компонент і уникнути впливу інших систем авто.
Багато автомобілістів стикаються з ситуацією, коли індикатор зарядки блимає або акумулятор швидко сідає, і перше, що спадає на думку, — це генератор. Проте не завжди проблема саме в ньому. Знятий пристрій дає змогу провести повну діагностику: перевірити обмотки, діодний міст, регулятор напруги та механічні елементи. Такий підхід економить час і гроші, бо одразу видно, який саме елемент вийшов з ладу.
Підготовка до перевірки та необхідні інструменти
Перш ніж торкатися мультиметра, підготуйте робоче місце. Знятий генератор повинен бути чистим — пил і бруд можуть спотворювати показники або викликати коротке замикання під час тестів. Покладіть пристрій на ізольовану поверхню, наприклад дерев’яний верстат або гумовий килимок. Переконайтеся, що всі дроти та роз’єми від’єднані, а корпус не має тріщин чи пошкоджень.
Для повноцінної діагностики знадобиться цифровий мультиметр з функціями вимірювання постійної напруги (DCV), опору (Ω) та прозвону діодів. Багато сучасних моделей 2025–2026 років мають авто-діапазон і зручний дисплей, що спрощує роботу. Додатково приготуйте: викрутки (хрестову та плоску), ключі для зняття кришок, ізольовану дриль або шуруповерт для імітації обертання ротора, а також 12-вольтову лампочку для візуального тесту. Не забудьте про захисні окуляри та рукавички — генератор може мати гострі краї та залишкові напруги.
Почніть завжди з візуального огляду. Огляньте шків на наявність тріщин або зносу, перевірте підшипники — вони не повинні люфтити чи видавати шум при обертанні вручну. Щітки (якщо генератор щітковий) повинні мати достатню довжину — менше 5 мм зазвичай сигналізує про потребу заміни. Регулятор напруги огляньте на предмет оплавлень чи корозії контактів. Цей етап часто виявляє очевидні проблеми ще до підключення приладу.
Перевірка обмотки ротора
Ротор — це серце генератора, де створюється магнітне поле. Його обмотка має певний опір, і відхилення від норми вказує на обрив або коротке замикання. Переведіть мультиметр у режим вимірювання опору (Ω) на діапазон до 200 Ом. Підключіть щупи до контактних кілець ротора (два мідні кільця на валу).
Нормальний опір для більшості автомобільних генераторів становить 2,5–5 Ом залежно від моделі та потужності. Якщо показник близький до нуля — обмотка замкнена накоротко, генератор не створюватиме нормальне поле і не заряджатиме акумулятор. Якщо опір нескінченний (OL або 1 на дисплеї) — обрив у ланцюзі, струм не проходитиме. У таких випадках ротор зазвичай підлягає заміні або перемотуванню, хоча останнє рідко виправдовує себе економічно.
Додатково перевірте ізоляцію обмотки відносно корпусу ротора. Переведіть мультиметр у режим прозвону або високого опору. Один щуп — на кільце, другий — на вал або корпус. Якщо є дзвінок або низький опір — ізоляція пошкоджена, можливе коротке замикання на масу. Це поширена причина перегріву та виходу генератора з ладу.
Перевірка обмотки статора
Статор складається з трьох обмоток, які генерують змінний струм. Перевірка починається з вимірювання опору між фазами. Переведіть мультиметр у режим Ω. Підключіть щупи по черзі до трьох виводів обмотки статора (зазвичай три контакти на діодному мосту).
Опір між фазами повинен бути приблизно однаковим — 0,2–1 Ом для більшості легкових авто. Значна різниця вказує на пошкодження однієї з обмоток. Якщо опір нульовий — коротке замикання між фазами. Якщо нескінченний — обрив.
Далі перевірте ізоляцію обмоток відносно корпусу статора. Один щуп на будь-який вивід обмотки, другий — на корпус генератора (масу). Опір повинен бути дуже високим (сотні кОм або більше). Низький опір або дзвінок означає, що обмотка пробита на корпус — генератор «б’є» на масу і може вивести з ладу електроніку авто.
Перевірка діодного моста
Діодний міст випрямляє змінний струм у постійний. Він складається з шести діодів (по три на кожну фазу). Переведіть мультиметр у режим прозвону діодів (символ діода або звуковий сигнал).
Спочатку перевірте діоди відносно «+» виходу моста. Підключіть червоний щуп до «+» клеми моста, чорний — по черзі до трьох фазових виводів. Діод повинен проводити в одному напрямку (дзвінок або падіння напруги 0,4–0,7 В). Потім поміняйте щупи місцями — в зворотному напрямку дзвінка не повинно бути.
Повторіть перевірку відносно «–» (маси) моста. Якщо якийсь діод проводить в обох напрямках — він пробитий і підлягає заміні. Якщо не проводить ні в одному — обрив. Пробитий діод призводить до недозаряду або перегріву, а обірваний — до асиметрії напруги та шуму в електросистемі.
Перевірка регулятора напруги та щіток
Регулятор напруги підтримує стабільну напругу на виході (зазвичай 13,8–14,8 В). Якщо він знімний, перевірте його окремо. Багато сучасних генераторів мають інтегрований регулятор з щітками. Візуально оцініть щітки — вони повинні вільно рухатися в тримачах і мати достатню довжину.
Для перевірки регулятора підключіть мультиметр до його виводів згідно зі схемою конкретної моделі (часто є три або чотири контакти). Подаючи напругу на вхід і обертаючи ротор, спостерігайте за зміною опору або напруги на виході. У справному регуляторі опір змінюється залежно від напруги. Якщо регулятор «залип» у відкритому або закритому стані — напруга буде або занадто низькою, або надто високою, що шкодить акумулятору та електроніці.
Тест на обертанні ротора

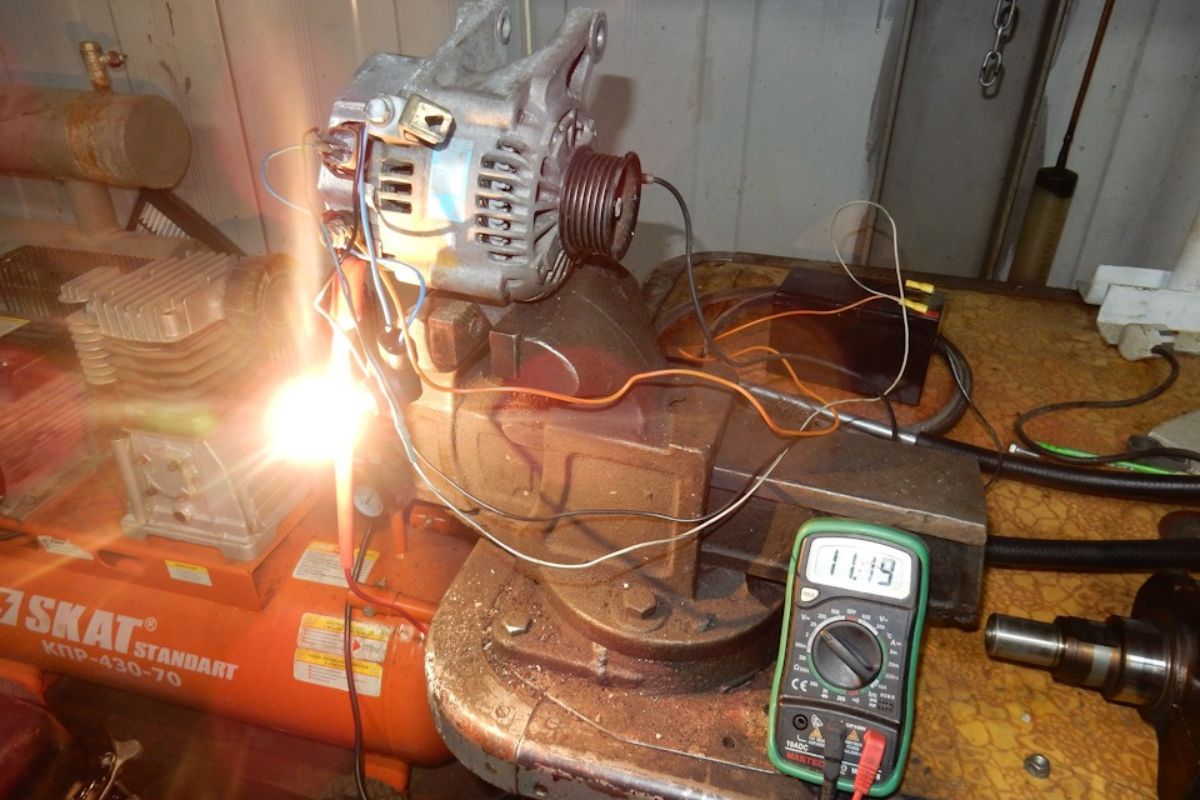

Найбільш наочний тест для знятого генератора — імітація роботи. Закріпіть генератор у лещатах або на стенді. Підключіть мультиметр у режим DCV 20 В до «+» і «–» виходів. Один щуп на масу генератора, другий — на силовий вивід.
Підключіть до «+» виводу через лампочку 12 В (імітація навантаження та індикатора). Подавайте живлення на обмотку збудження (зазвичай через реле або безпосередньо на відповідний контакт). Обертайте ротор дрилем на середніх обертах (близько 2000–3000 об/хв). У справного генератора напруга на виході повинна зрости до 13,5–14,5 В, а лампочка засвітитися яскраво.
Якщо напруга не піднімається — проблема в обмотках, діодах або регуляторі. Якщо напруга надто висока (понад 15 В) — несправний регулятор. Цей тест імітує реальну роботу і допомагає виявити проблеми, які не видно при статичних вимірах.
Кілька речень перед таблицею: Правильна інтерпретація показників мультиметра — ключ до точної діагностики. У таблиці наведено типові значення для більшості легкових автомобілів 12-вольтових систем. Відхилення можуть залежати від конкретної моделі генератора, тому завжди звіряйтеся з технічною документацією авто.
| Компонент | Нормальний показник | Несправність (приклад) | Ймовірна причина |
|---|---|---|---|
| Обмотка ротора (опір) | 2,5–5 Ом | 0 Ом або OL | Коротке замикання або обрив |
| Обмотка статора (опір між фазами) | 0,2–1 Ом (однаковий) | Різниця >0,5 Ом | Поразка однієї обмотки |
| Діодний міст (прозвон) | Проводить в одному напрямку | Проводить в обох або не проводить | Пробитий або обірваний діод |
| Напруга на виході при обертанні | 13,5–14,5 В | <13 В або >15 В | Проблема з регулятором або обмотками |
Типові помилки при перевірці генератора мультиметром
Багато автолюбителів припускаються помилок, які призводять до неправильних висновків. Одна з найпоширеніших — перевірка без попереднього візуального огляду. Зношені щітки або пошкоджений шків можуть давати «нормальні» електричні показники, але генератор швидко вийде з ладу після встановлення.
Інша часта помилка — ігнорування ізоляції обмоток. Багато хто перевіряє тільки опір між контактами, забуваючи про пробій на корпус. Така несправність проявляється як «генератор б’є на масу» і може пошкодити проводку авто.
Деякі майстри використовують занадто високі оберти при тесті на обертанні — це може пошкодити підшипники або викликати небезпечні вібрації. Оптимально — 2000–3000 об/хв, як на холостому ходу двигуна. Також важливо не плутати режими мультиметра: перевірка діодів у режимі опору замість спеціального режиму діодів дає неточні результати.
Типові помилки при перевірці генератора мультиметром
Найпоширеніша помилка — починати перевірку без візуального огляду. Зношені щітки чи пошкоджений підшипник можуть «показати» нормальні цифри на мультиметрі, але генератор прослужить лічені кілометри після встановлення.
Багато хто забуває перевірити ізоляцію обмоток на корпус. Пробій на масу проявляється як нестабільна робота електросистеми або «биття» на кузов, а мультиметр у режимі опору між фазами цього не покаже.
При тесті на обертанні деякі використовують максимальні оберти дриля — це небезпечно для підшипників і може призвести до травм. Оптимально імітувати холості оберти двигуна (2000–3000 об/хв).
Помилка в режимі мультиметра — перевірка діодів у звичайному режимі опору замість режиму діодів. Це дає хибні показники і може призвести до заміни справного моста.
Ігнорування полярності при підключенні щупів під час перевірки діодів — ще одна пастка. Діод проводить лише в одному напрямку, і переплутані щупи спотворюють результат.
Деякі майстри не перевіряють регулятор напруги окремо, вважаючи, що якщо напруга «приблизно нормальна» — все гаразд. Насправді регулятор може «плавати» і видавати нестабільну напругу під навантаженням.
Перевірка знятого генератора мультиметром — це не просто набір цифр на екрані. Це можливість зрозуміти стан кожного елемента, уникнути непотрібних витрат і повернути автомобілю надійну роботу електросистеми. Коли всі тести пройдені успішно, а мультиметр показує стабільні значення, можна з упевненістю встановлювати генератор назад і насолоджуватися спокійною їздою без раптових розрядів акумулятора.
