USB-тестер – це пристрій, призначений для вимірювання напруги та струму, що споживається або надходить через USB-порт. Ось як можна скористатися USB-тестером розглянемо в цій статті.
Що таке usb тестер
USB-тестер (або USB вольтметр/амперметр) – це пристрій, призначений для вимірювання електричних параметрів у USB-системах. Його зазвичай використовують для оцінювання напруги, струму та потужності, що споживаються або надходять через USB-порт. Ось більш докладний опис функцій і особливостей USB-тестера:
- Вимірювання напруги (Voltage): USB-тестер надає інформацію про напругу, яка надходить на пристрій через USB-порт. Вимірюється у вольтах (V). Це важливо для оцінювання відповідності електричних параметрів пристроям, які потребують певної напруги для нормальної роботи.
- Вимірювання струму (Current): Тестер також вимірює струм, що проходить через USB-порт. Цей вимір виражається в амперах (A) і дає змогу оцінити енергоспоживання під’єднаного пристрою.
- Вимірювання потужності (Power): Розраховується як добуток напруги на струм (P = VI) і вимірюється у ватах (W). Вимірювання потужності важливе для розуміння загального енергоспоживання пристрою та оцінювання його ефективності.
- Ємність (Capacity): Деякі USB-тестери також надають інформацію про передану енергію у вигляді ємності, вимірюваної в міліампер-годинах (mAh) або джоулях (J). Це корисно, наприклад, під час тестування ємності зарядних пристроїв.

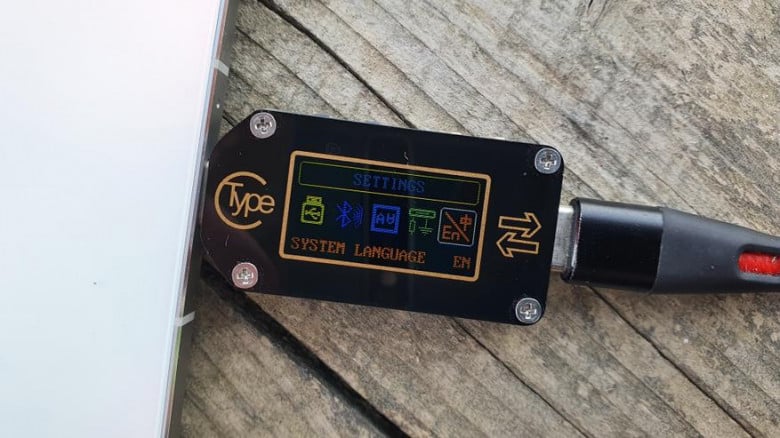

- Дисплей і кнопки керування: Багато USB-тестерів обладнано вбудованим дисплеєм, який відображає виміряні параметри. Деякі моделі також мають кнопки керування для перемикання між різними режимами відображення інформації.
- Захисні функції: Деякі тестери мають захисні функції, які можуть запобігти пошкодженню пристрою в разі високого струму або напруги.
Використання USB-тестера забезпечує глибше розуміння роботи USB-портів і пристроїв, а також може допомогти в оцінюванні якості зарядних пристроїв, кабелів та інших USB-пристроїв.

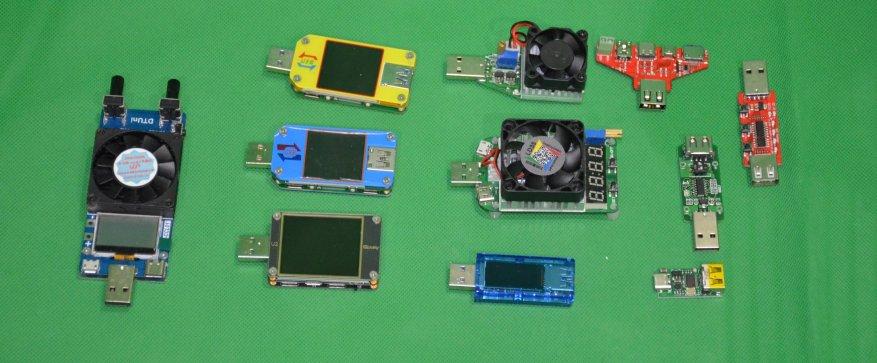

Види USB-тестерів
На ринку представлено різноманітність USB-тестерів з унікальними характеристиками і можливостями, що відповідають різним потребам користувачів. Серед них виділяються прості тестери, які здійснюють вимірювання напруги і струму в реальному часі та мають вбудований дисплей для відображення результатів. Інші моделі, обладнані додатковими функціями, можуть вимірювати ємність (mAh), записувати максимальні значення, а також включати температурні датчики.
Існують спеціалізовані тестери, оптимізовані для вимірювання
параметрів швидкої зарядки, таких як Qualcomm Quick Charge, USB Power Delivery (PD), та інших технологій швидкої зарядки. Деякі моделі підтримують технологію Bluetooth, що дає змогу бездротово передавати вимірювання на мобільні пристрої для аналізу та моніторингу в реальному часі.
Додаткові захисні функції, як-от запобігання перенапрузі, перевантаженню та короткому замиканню, вбудовані в деякі тестери, забезпечують безпеку під’єднаних пристроїв. Автоматичне вимкнення в разі перевищення встановлених параметрів також може бути вбудоване для запобігання пошкодженню самого тестера або під’єднаних пристроїв.
Універсальні USB-тестери, що підтримують різні стандарти USB, включно з USB 2.0 і USB 3.0, забезпечують вимірювання параметрів у різних режимах. Також доступні тестери, спеціально призначені для вимірювання енергоспоживання від акумуляторів і зарядки портативних пристроїв, таких як ноутбуки. Під час вибору USB-тестера важливо врахувати конкретні потреби користувача, тип використовуваного USB і необхідність додаткових функцій, а також уважно вивчити посібник користувача для оптимального використання всіх можливостей пристрою.
Як використовувати usb тестер
Для використання USB-тестера, дотримуйтесь простих кроків:
Виберіть відповідний USB-тестер:
Переконайтеся, що USB-тестер відповідає вашим потребам у вимірах напруги та струму. Різні тестери призначені для різних цілей, таких як моніторинг заряджання пристроїв, вимірювання енергоспоживання тощо.

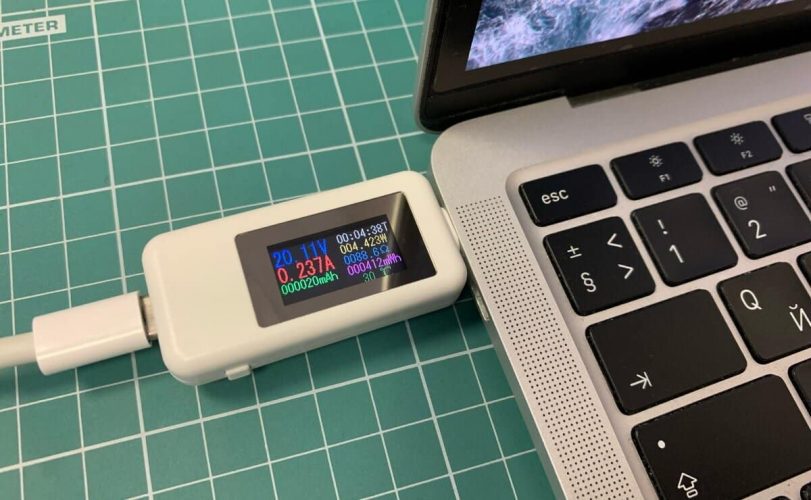

Підключіть USB-тестер:
- Вставте один бік тестера в USB-порт джерела живлення (наприклад, комп’ютера, зарядного пристрою, пауербанка).
- Другу сторону вставте в пристрій, який ви хочете виміряти (наприклад, смартфон, планшет).
Ознайомтеся з дисплеєм:
На USB-тестері зазвичай є вбудований дисплей, який відображає виміряні параметри.
Читання параметрів:
- Напруга (Voltage): Подивіться на дисплей, щоб побачити поточну напругу на USB-порті.
- Струм (Current): Перевірте виміряний струм, який протікає через USB-порт.
- Потужність (Power): На деяких тестерах відображається і потужність, розрахована як добуток напруги на струм (P = VI).
Перевірте сумісність:
Переконайтеся, що електричні параметри, виміряні USB-тестером, відповідають вимогам вашого пристрою. Наприклад, деякі пристрої можуть вимагати певної напруги або струму для нормальної роботи.
Оцініть результати:
Використовуйте отримані дані для оцінки продуктивності зарядних пристроїв, кабелів або для моніторингу споживання енергії пристроїв.
Вимкніть USB-тестер:
Після використання вимкніть USB-тестер і витягніть його з порту.
Опціонально: Використовуйте додаткові функції:
Деякі USB-тестери можуть мати додаткові функції, як-от вимірювання ємності, запис максимальних значень, автоматичне вимкнення в разі досягнення певних параметрів та інші. Ознайомтеся з посібником користувача для вашого конкретного пристрою.
Зверніть увагу, що USB-тестери можуть мати різні характеристики та функції залежно від їхньої моделі та виробника. Тому, важливо ознайомитися з інструкціями користувача для конкретного пристрою перед використанням.
