Схема підключення світильника завжди базується на одному незмінному принципі: фазний провід обов’язково комутується вимикачем, а нульовий надходить безпосередньо до патрона чи драйвера. Це правило гарантує, що при вимкненому вимикачі на світильнику відсутня напруга, а отже — немає ризику ураження струмом під час заміни лампи чи обслуговування. У сучасних українських квартирах і будинках це правило залишається актуальним навіть після оновлення Правил улаштування електроустановок у 2026 році.
У старих будинках, де досі зустрічається алюмінієва проводка або система заземлення TN-C, схема ускладнюється. Кольори дротів можуть не відповідати сучасним стандартам, а відсутність окремого захисного провідника підвищує вимоги до якості з’єднань. Світлодіодні світильники з вбудованими драйверами додають ще один рівень: вони чутливі до якості напруги та правильності підключення фази й нуля. Неправильна схема призводить до постійного слабкого світіння, мерехтіння або швидкого виходу драйвера з ладу.
Для початківців найпростіший варіант — заміна вимикача в сухій кімнаті з уже прокладеною мідною проводкою. Майстри ж часто стикаються з необхідністю додати прохідні вимикачі на сходах, інтегрувати димер для LED-стрічок або підключити світильник до системи розумного дому. Кожен варіант вимагає точного дотримання послідовності дій і розуміння, чому саме так, а не інакше.
Інструменти та матеріали для якісного підключення
Без якісного інструменту навіть найпростіша схема підключення світильника перетворюється на джерело проблем. Індикаторна викрутка або безконтактний тестер напруги — це перше, що має бути під рукою. Колір дроту не завжди відповідає реальності, особливо в старому фонді, тому перевірка під напругою перед кожним етапом стає обов’язковою звичкою.
Для зняття ізоляції краще використовувати спеціальний стриппер, а не ніж чи бокорізи — він не пошкоджує мідні жили і не залишає мікротріщин, які з часом призводять до нагрівання. Ізольовані викрутки з діелектричними ручками захищають навіть при випадковому дотику до фазного проводу. Клемні з’єднувачі WAGO серії 2273 або 221 з пастою для алюмінію дозволяють з’єднувати мідь і алюміній без скручування і наступного окиснення.
Додатково знадобляться: термоусадкові трубки або якісна ізоляційна стрічка ПВХ, перфоратор з буром для дюбелів, рівень і рулетка для точного розташування вимикача, а також захисні окуляри й рукавички. Якщо планується заміна автомата в щитку — обов’язково мати запасний автомат номіналом 6 або 10 А типу B або C. Усе це перетворює роботу з електрикою з ризикованої на контрольовану і передбачувану.
Колірне маркування проводів та базові правила безпеки
У сучасній електропроводці України, що відповідає міжнародному стандарту IEC та актуальним вимогам ПУЕ-2026, фазний провід позначається коричневим (або чорним у трифазних системах), нульовий — синім, а захисний заземлюючий — жовто-зеленим. Це маркування діє з початку 2010-х років і значно спрощує роботу. Однак у будинках радянської забудови часто зустрічаються червоний або білий фазний дріт, а заземлення може бути відсутнім або об’єднаним з нулем у системі TN-C.
Заземлення металевих корпусів світильників — не формальність. Воно відводить струм витоку на корпус і запобігає ураженню людини. У вологих приміщеннях (ванна, кухня) заземлення разом з УЗО (диференціальним автоматом) стає критично важливим. Навіть якщо світильник пластиковий, наявність PE-проводу в коробці дозволяє підключити його за потреби в майбутньому.
Головне правило безпеки залишається незмінним: перед будь-якими роботами повністю знеструмте відповідну групу в щитку, перевірте відсутність напруги індикатором на всіх дротах і лише потім приступайте до з’єднань. Завжди вимикайте автоматичний вимикач у щитку перед початком робіт і перевіряйте відсутність напруги індикатором. Це правило рятує життя частіше, ніж здається на перший погляд.
Схема підключення світильника з одноклавішним вимикачем

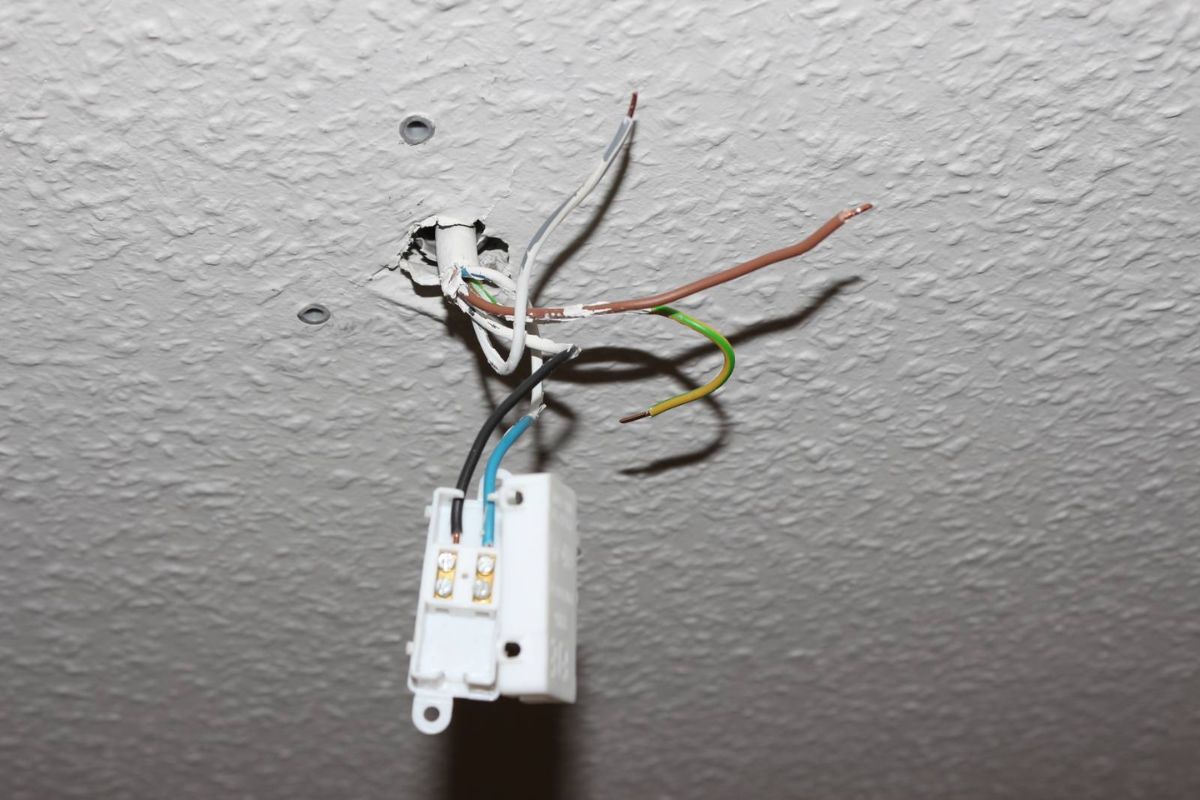

Найпоширеніша і найпростіша схема підключення світильника передбачає три дроти в розподільній коробці: фазу, нуль і заземлення. Фазний провід (коричневий) приходить від автомата і підключається до вхідної клеми вимикача (зазвичай позначена L або стрілкою). З вихідної клеми вимикача (L1) комутована фаза йде до фазного контакту світильника. Нульовий провід з’єднується безпосередньо з нульовим контактом світильника, минаючи вимикач. Заземлення, якщо є, підключається до відповідного контакту або до корпусу.
Живлення (від щитка) ├── L (коричневий) ───────► Вимикач (вхід L) │ │ │ ▼ │ Вихід L1 ───────► Фаза світильника (L) │ ├── N (синій) ──────────────────────────► Нуль світильника (N) │ └── PE (жовто-зелений) ─────────────────► Земля світильника / корпус
У розподільній коробці з’єднання виконують клемниками. Скрутка з ізоляційною стрічкою допустима лише як тимчасове рішення і не рекомендується для постійної експлуатації. Після з’єднання обов’язково перевірте ізоляцію тестером у режимі «прозвонка» — між фазою і нулем, фазою і землею, нулем і землею не повинно бути короткого замикання.
Підключення люстри з двоклавішним вимикачем
Коли світильник має дві або більше груп ламп (наприклад, основне світло і декоративне підсвічування), використовують двоклавішний вимикач. У цьому випадку з розподільної коробки до вимикача приходять три фазні дроти: загальна фаза і дві комутовані фази. Нуль і земля залишаються спільними для всіх груп. Кожна клавіша комутує свою групу незалежно, що дозволяє створювати різні сценарії освітлення без додаткових пристроїв.
У самій люстрі дроти від патронів об’єднують у дві групи. Фази груп підключають до відповідних клем вимикача, а всі нулі — до спільного нульового дроту. Така схема підключення світильника дозволяє економити електроенергію, вмикаючи лише частину ламп, і створювати затишну атмосферу ввечері.
Прохідні вимикачі: керування з двох місць
Прохідний вимикач (або перемикач) має три клеми замість двох: одну вхідну (L) і дві вихідні (L1 і L2). Два таких вимикачі з’єднують двома перемичками. Фаза надходить на вхід першого вимикача, а з виходу другого — на світильник. Нуль і земля йдуть безпосередньо. При натисканні будь-якої клавіші ланцюг замикається або розривається, незалежно від положення другої клавіші.
Ця схема підключення світильника незамінна в довгих коридорах, на сходах між поверхами або в спальні, коли світло потрібно вимкнути, не повертаючись до дверей. У приватних будинках прохідні вимикачі часто встановлюють біля входу в гараж і біля воріт — зручність стає відчутною щодня.
Керування з трьох і більше місць: перехресний вимикач
Для трьох точок керування між двома прохідними вимикачами встановлюють перехресний (хрестовий) вимикач. Він має чотири клеми і перемикає дві пари проводів між собою. Додаючи ще один перехресний, можна збільшити кількість місць до будь-якої. Схема складніша, але принцип той самий: фаза комутується по ланцюжку вимикачів і доходить до світильника лише в потрібному стані.
Монтаж вимагає чіткої маркування всіх проводів у коробках — помилка в перемичках призводить до того, що світло не реагує на жодну клавішу. Професіонали рекомендують вести окремий кабель на кожну точку або використовувати кабель з більшою кількістю жил і ретельно позначати кожен дріт.
Димери, датчики руху та інтеграція розумного дому
Димер для LED-світильників повинен бути сумісним з типом навантаження — переважно trailing-edge (для більшості сучасних LED). Димер встановлюється замість звичайного вимикача і регулює яскравість шляхом зміни форми синусоїди. Деякі моделі підтримують управління з телефону через Wi-Fi або Zigbee.
Датчик руху зазвичай підключається за схемою: фаза на вхід датчика, вихід датчика — на фазу світильника, нуль спільний. Багато моделей мають регулювання чутливості, часу затримки вимкнення та порогу освітленості. У 2026 році популярними стають рішення на базі протоколу Matter — вони сумісні з різними екосистемами (Apple Home, Google Home, Amazon Alexa) без додаткових хабів у багатьох випадках. Zigbee-мережі залишаються лідерами за енергоефективністю та надійністю для освітлення.
Особливості підключення сучасних LED-світильників
Більшість стельових і вбудованих LED-світильників 2025–2026 років мають вбудований драйвер і підключаються безпосередньо до 220 В. Важливо дотримуватися полярності: фаза і нуль не можна міняти місцями, інакше драйвер може вийти з ладу або світло буде мерехтіти. Деякі моделі підтримують димування тільки при підключенні до сумісного димера — інакше вони просто вмикаються на повну потужність або не запалюються.
LED-стрічки та трекові системи часто живляться через окремі трансформатори або драйвери 12/24 В. У цьому випадку схема підключення світильника змінюється: 220 В подається тільки на драйвер, а низька напруга розподіляється по стрічці. Довгі стрічки (>5 м) краще живити з обох кінців або використовувати потужніші драйвери з урахуванням падіння напруги.
Розрахунок навантаження та вибір компонентів
Для типової кімнати з LED-освітленням загальна потужність рідко перевищує 100–150 Вт. При напрузі 220 В струм становить менше 1 А. Тим не менш, мінімальний перетин мідного проводу для освітлювальної групи — 1,5 мм². Автоматичний вимикач ставлять на 6 або 10 А. Це дає запас і захищає проводку при короткому замиканні або перевантаженні.
| Навантаження (Вт) | Перетин міді (мм²) | Номінал автомата (А) | Рекомендація |
|---|---|---|---|
| до 500 | 1,5 | 6 | Спальні, коридори |
| 500–1500 | 1,5–2,5 | 10 | Вітальні, кухні |
| 1500–3000 | 2,5 | 16 | Потужні люстри, треки |
Ці значення орієнтовні і базуються на практиці монтажу в житлових приміщеннях. При довгих лініях проводки або високих температурах перетин збільшують. У старих будинках з алюмінієвою проводкою рекомендовано повну заміну на мідь або використання спеціальних перехідних з’єднувачів з контактною пастою.
Типові помилки при підключенні світильника
- Переплутування фази і нуля. Вимикач розриває нуль замість фази. Світильник «вимикається», але фаза залишається на патроні. При заміні лампи людина отримує удар струмом. Виправлення: завжди перевіряти індикатором, який саме дріт комутується вимикачем.
- Скрутка без клемників або пайки. З часом окиснення збільшує перехідний опір, дріт нагрівається, ізоляція плавиться. У гіршому випадку — пожежа в розподільній коробці. Сучасні WAGO або гвинтові затискачі усувають цю проблему повністю.
- Ігнорування заземлення. Металевий корпус світильника накопичує заряд. При пошкодженні ізоляції людина торкається корпусу і отримує удар. У вологих приміщеннях це особливо небезпечно.
- Використання тонкого дроту для потужного навантаження. 0,75 мм² замість 1,5 мм². Дріт гріється, автомат не встигає спрацювати — наслідок той самий.
- Підключення LED до несумісного димера. Світло мерехтить, драйвер перегрівається і виходить з ладу через кілька місяців. Потрібно обирати димер з маркуванням «для LED» або trailing-edge.
- Відсутність перевірки після монтажу. Залишають ввімкненим автомат і йдуть. Приховане коротке замикання виявляється пізно. Обов’язкова перевірка мультиметром у режимі прозвонки та під напругою.
- З’єднання алюмінію і міді без перехідників. Гальванічна корозія руйнує контакт за 2–5 років. Використовуйте клеми з пастою або спеціальні гільзи.
Діагностика поширених несправностей
Якщо світильник не вмикається — перевірте автомат, потім індикатором наявність фази на вході вимикача і на виході. Якщо фаза є на виході, але світильник не горить — проблема в проводці до світильника або в самому світильнику. Мерехтіння часто викликає поганий контакт у клемнику, несумісний димер або падіння напруги на довгій лінії.
Гул або тріск у вимикачі чи світильнику свідчить про дугу в контактах — негайно знеструмте і перевірте затягування клем. У розумних системах мерехтіння може бути викликане нестабільним Wi-Fi або неправильними налаштуваннями шлюзу. Більшість сучасних модулів (Shelly, Sonoff, Aqara) мають вбудовану діагностику через додаток.
Коли варто звернутися до електрика
Просту заміну вимикача або світильника в сухій кімнаті може виконати людина з базовими навичками. Але заміна проводки в щитку, встановлення УЗО, робота з алюмінієвою проводкою, монтаж у вологих приміщеннях або інтеграція складних систем розумного дому — це вже зона відповідальності кваліфікованого фахівця. Порушення вимог ПУЕ-2026 може призвести не тільки до штрафів при перевірці, а й до реальної небезпеки для мешканців.
Сучасна схема підключення світильника — це вже не просто два дроти і вимикач. Це продумана система, яка поєднує безпеку, зручність, енергоефективність і можливості майбутнього розширення. Коли все зроблено правильно, світло вмикається миттєво, не мерехтить і не створює зайвих турбот — а це саме те, що робить дім по-справжньому комфортним і захищеним.
