M60 — американський єдиний кулемет калібру 7,62×51 мм НАТО, офіційно Machine Gun, Caliber 7.62 mm, M60. Його прийняли на озброєння у 1957 році як заміну важчим Browning M1919 і Browning Automatic Rifle, а в підрозділи зброя пішла ближче до 1959–1960 років. Базовий зразок важить близько 10,5 кг із сошками, має довжину 1105 мм, ствол 560 мм і циклічний темп 500–650 пострілів за хвилину.
Той самий індекс часто плутають із танком M60 Patton: гусенична машина з 105-мм гарматою M68, екіпажем із чотирьох осіб і бойовою масою понад 50 тонн. Кулемет і танк з’явилися майже одночасно, але це різні системи. Для піхотинця M60 — стрічка M13, сошки і запасний ствол. Для танкіста — корпус, дизель Continental і башта.
Репутація кулемета роздвоєна. У джунглях його прозвали The Pig, «Свинею», через вагу, апетит до набоїв і примхи газовідводу. У піхоті США його витіснили M249 і M240, проте родина не закрилася: данська армія у 2014–2015 роках узяла полегшений M60E6, а в серпні 2025 року замовила додаткову партію з поставкою до кінця того ж року. Британська вимога на рамповий 7,62-мм кулемет, яку закриває M60D, має дату виведення зі служби аж до 2040 року.
Німецький вузол, з якого зібрали американський кулемет
Після 1945 року армія США шукала зброю, яка могла б іти з піхотою, стояти на тринозі й сідати на техніку без окремої конструкції під кожну роль. Німецький MG 42 уже показав, що штампована коробка, відкритий затвор і швидка заміна ствола дають щільний вогонь дешевше за фрезерований Browning. Паралельно десантна гвинтівка FG 42 дала американцям ідею газовідводу з поворотним затвором.
Перший гібрид, T44 від Bridge Tool & Die, зібрав у 1946 році подачу стрічки за зразком MG 42 і запірну групу, близьку до FG 42. Патрон ще був .30-06. Коли ставка змістилася на вкорочений 7,62-мм T65, роботу перенесли на T52, а далі — на серію T161. Дерев’яні деталі поступилися пластику, подачу адаптували під роз’ємну ланку. Третій дослідний зразок, T161E3, у лютому 1957 року стандартизували як M60. Конгрес тоді волів вітчизняну конструкцію, щоб не платити ліцензію за бельгійський FN MAG, який згодом усе одно обійде «шістдесятку» на конкурсах.
Виробництво лягло на штампування і згинання сталі. Саме це зробило кулемет легшим за M1919A6 і лише трохи важчим за BAR, але залишило тонкі місця: листову пружину в пістолетній рукоятці, засувку ствола, газовідвід, який можна зібрати неправильно. Ранні партії йшли із заводів, пов’язаних із Saco Defense у Мені. Сьогодні нові зразки і комплекти модернізації випускає U.S. Ordnance.
Відкритий затвор, короткий хід поршня і стрічка, що розсипається
M60 стріляє лише чергами, з відкритого затвора. Перед пострілом затвор стоїть позаду, патронник порожній, тому після довгої черги залишкове тепло рідше запалює набій сам по собі. Короткий хід газового поршня відкидає затворну раму, поворотний затвор відмикається, гільза екстрагується, наступний набій подається зверху. Стрічка — металеві роз’ємні ланки M13 на 100 або 200 набоїв. Ланка розсипається після пострілу, і порожній полотняний «хвіст» не тягнеться за зброєю, як у суцільної стрічки.
На базовому M60 ствол, газова трубка і сошки складають один вузол. Заміна ствола теоретично швидка і не вимагає вивірки зазору дзеркала затвора, але на практиці гарячий метал брався азбестовою рукавицею. Помічник кулеметника мав тримати рукавицю під рукою саме в ту хвилину, коли ствол уже світився. Пізні варіанти перенесли сошки на коробку і дали стволу власну рукоять.
Польові норми стрільби жорсткіші за паспортний темп. Сталий режим — черги по 6–9 пострілів із паузою 4–5 секунд і заміна ствола приблизно кожні 10 хвилин, близько 100 пострілів за хвилину. Швидкий — 10–13 пострілів, пауза 2–3 секунди, ствол кожні 2 хвилини. Безперервна черга на циклічному темпі вимагає нового ствола вже за хвилину.
Відкритий приціл — мушка і відкидний цілик. Ефективна дальність по площадній цілі з сошок — близько 800 м, з триноги M122 і механізму горизонтального та вертикального наведення — близько 1100 м. Точкова ціль із сошок реально тримається ближче до 600 м, рухома — близько 200 м. Максимальна дальність польоту кулі сягає приблизно 3725 м, але це вже не прицільний вогонь, а межа балістики набою M80.
Вага в руках і метри на місцевості
Цифри базового M60 розходяться на сотні грамів залежно від того, чи рахують сошки і чи порожній зразок. Для порівняння варіантів зручна одна таблиця, зібрана з військових довідників і карток виробника.
| Параметр | M60 базовий | M60E3 | M60E6 |
|---|---|---|---|
| Набій | 7,62×51 мм НАТО | 7,62×51 мм НАТО | 7,62×51 мм НАТО |
| Маса | близько 10,4–10,5 кг із сошками | близько 8,5–8,8 кг | близько 9,2–9,35 кг залежно від ствола |
| Довжина | 1105 мм | близько 1077 мм | 940–965 мм на короткому і довгому стволі |
| Ствол | 560 мм | близько 558 мм | короткий або довгий, зі зміщеною рукояттю |
| Темп | 500–650 постр./хв | близько 550 постр./хв | 500–650 постр./хв |
| Дульна швидкість | 853 м/с | близько 853 м/с | 853 м/с |
| Живлення | стрічка M13 | стрічка M13 | стрічка M13, кришка з планкою |
Дані зведено за військовими довідниками піхотної зброї США та карткою виробника U.S. Ordnance. Розбіжність у масі E3 і E6 пояснюється тим, що морська піхота в 1980-х виграла кілограми ціною живучості, а данський зразок повернув запас міцності, не повернувшись до 10,5 кг.
Стрічка на 100 набоїв важить близько 3,2 кг. Боєкомплект обслуги часто рахували як 600–900 набоїв: частина на кулеметнику, частина на помічнику, решта — на стрільцях відділення. Саме тому «легкий» кулемет у поході ставав важким господарством. Тринога M122 з механізмом наведення додавала ще близько 7,3 кг, зате перетворювала зброю з ручного засобу підтримки на станковий вогонь по заздалегідь пристріляних рубежах.
Родина, а не один зразок: від джунглів до M60E6
Базовий M60 лишився піхотним і станковим. M60E1 виправив головну ергономічну помилку — сошки і газову камеру зняли зі ствола, додали рукоять — але в серію не пішов. M60E2 став спареним кулеметом для бронетехніки: електроспуск, подовжена газова трубка, без приклада. Саме E2 у 1977 році програв бельгійському FN MAG конкурс на танковий кулемет.
Для гелікоптерів зібрали M60D зі спареними рукоятками і кільцевим прицілом. Він стояв у дверях UH-1, на рампі CH-47, пізніше на UH-60. Окремий M60C керувався дистанційно. M60E3, польовий із середини 1980-х, скинув близько п’яти фунтів, отримав передню рукоятку і сошки на газовідводі. Легкість сподобалася морській піхоті, ресурс ствола і затворної групи — ні.
M60E4 з’явився на початку 1990-х під вимоги флотського спецназу. З 1994 року SEALs отримували його як Mk 43 Mod 0, потім Mod 1 із планками. Короткий, довгий і штурмовий стволи міняли баланс між масою і початковою швидкістю. M60E6, розвиток E4 від U.S. Ordnance, важить трохи більше за 9 кг, має алюмінієву кришку з планкою Picatinny, цівку під лазер і рукоять, якою гарячий ствол знімають без рукавиці. Данія обрала його замість MG3 після конкурсу з Heckler & Koch MG5.
У серпні 2025 року данське агентство закупівель підписало контракт на додаткову велику партію M60E6 з поставкою до кінця року, паралельно з тепловізійними прицілами для тих самих кулеметів. Зброя йде в армію і в хоум-гвард, на плече і на техніку. Це вже не музейний індекс, а поточне постачання.
Прізвисько, яке вилізло з рукавиці й листової пружини
The Pig прилипло у В’єтнамі не через калібр. Кулемет був одним із легших єдиних кулеметів свого часу, але 10,5 кг плюс стрічка, плюс запасний ствол, плюс рукавиця перетворювали перехід рисовим валом на окрему роботу. Звук довгої черги 7,62 мм вирізнявся з-поміж M16 і АК, тож обслуга швидко ставала пріоритетною ціллю.
У нашій практиці ми стикалися з таким випадком, коли в одному й тому самому комплекті польових скарг повторювалися три дрібниці, здатні зупинити справний зразок. Листова пружина в корпусі рукоятки випадала, і спусковий механізм «гуляв». Газовий поршень ставили задом наперед: рама ходила, пострілу не було. Засувка ствола в бруді не відмикалася саме тоді, коли ствол уже треба було міняти. Солдати фіксували вузли дротом і ізоляційною стрічкою. Це не фольклор, а типовий набір відмов вологого клімату на штампованій коробці.
Інші хронічні місця відомі з настанов і післявоєнних розборів. Задирки на поворотному затворі збільшували дзеркальний зазор, гільза тягнулася і рвалася. Викид чіпляв закраину, і доводилося вибивати гільзу шомполом. Шептало зношувалося — черга не зупинялася після відпускання гашетки. Легкі стволи E3 перегрівалися швидше, ніж обіцяла економія ваги.
Типові помилки, через які навіть пізній зразок починає поводитися як в’єтнамський:
- Збірка газовідводу «як лягло». Поршень має один правильний бік. Зворотна установка дає рух рами без пострілу, і обслуга шукає несправність у стрічці.
- Заміна ствола голими руками на базовому M60. Вузол гарячий, сошки йдуть разом із ним, пауза розтягується, черга рветься в найгірший момент.
- Безперервний вогонь замість коротких черг. Циклічні 550 пострілів за хвилину — межа механіки, не норма бою. Ствол здає за хвилину.
- Ігнорування листової пружини і дрібного кріплення. Втрата однієї деталі в рукоятці знімає кулемет із бою надійніше за влучення в коробку.
- Стрічка, заправлена з перекосом під кришку. M13 годує зверху. Бруд, надорвана ланка або кришка, закрита на передньому затворі в старих зразках, дає утиск.
Пізні кришки E4 і E6 якраз дозволяють закрити подачу при передньому затворі й тягнуть стрічку сильніше. Це відповідь на конкретні відмови, а не косметика.
Конкурс 1977 року і чому «шістдесятка» не зникла після поразки
На танковому конкурсі 1977 року через обидва кулемети прогнали десятки тисяч набоїв. M60E2 давав у середньому 846 пострілів між затримками і 1669 між поломками. FN MAG — 2962 і 6442. Бельгійський зразок єдиний вклався в мінімум армії і став M240 для спарених установок. Піхота ще майже два десятиліття лишалася зі «Свинею»: запас частин, навчені зброярі і менша маса переважували сухі цифри ресурсу, доки в середині 1990-х повторне порівняння знову не віддало поле M240B.
M249 калібру 5,56 мм з середини 1980-х забрав роль відділенного автоматичного засобу. Доктрина скоротила число 7,62-мм кулеметів у пішому строю. На техніці й у повітрі M60 тримався довше. Спецназ флоту цінував повільніший темп і меншу масу: на ту саму вагу виходило більше стрічки. Берегова охорона і резерв тягнули старі зразки в 2000-ті. Активна піхота США до середини 2000-х із базового M60 майже вийшла.
Поразка на конкурсі не дорівнює зникненню конструкції. M240 виграв ресурсом і ціною зайвих кілограмів. M60E6 виграє там, де кулемет несуть на плечі, а не ставлять на люк: близько 9,2 кг проти помітно важчого M240B, планки під оптику і тепловізор, заміна ствола без рукавиці.
Британське міністерство оборони в січні 2026 року підтвердило, що вимога на рамповий 7,62-мм кулемет, яку закриває M60D, має дату виведення зі служби у 2040 році. Тобто дверний і рамповий варіант ще має службовий горизонт, навіть коли піхотний «піг» уже в підручниках історії.
Коли індекс M60 стоїть на гусеницях, а не на сошках

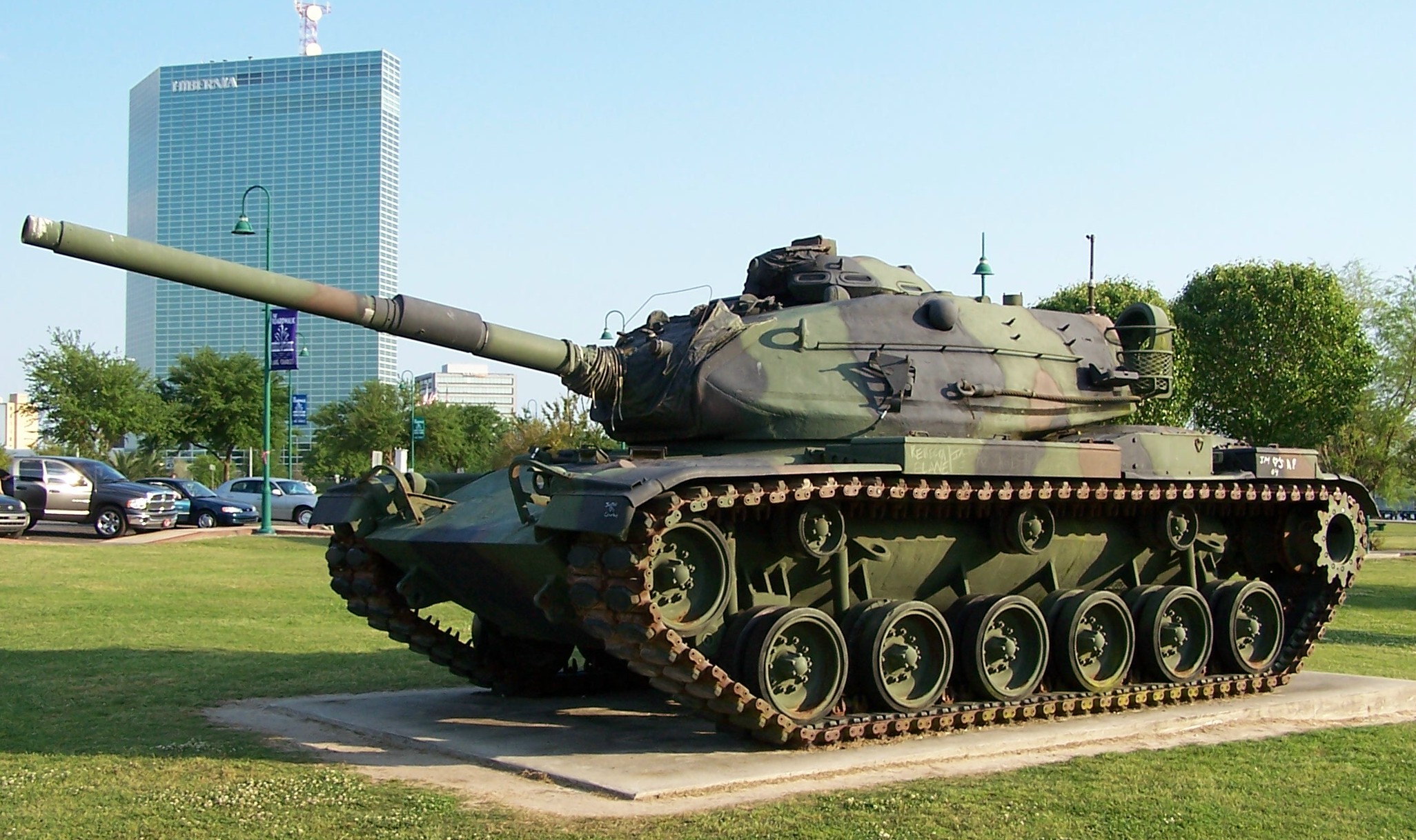

Танк M60 виріс із M48 після того, як у 1956 році на Захід потрапив радянський Т-54. Корпус лишився впізнаваним, але гармата стала 105-мм M68, нарізна, з ежектором, родичка британської L7. Екіпаж — чотири особи: командир, навідник, заряджаючий, механік-водій. Дизель Continental AVDS-1790-2 на 750 к.с. давав близько 48 км/год по шосе і запас ходу близько 480–500 км. Серійний випуск із 1960 року, загалом понад 15 тисяч машин, кінець виробництва у 1983-му, модернізації до A3 тягнулися до 1990-го.
M60A1 отримав кращу башту. M60A2 «Starship» із 152-мм гарматою-пусковою установкою Shillelagh виявився складним і швидко зійшов. M60A3 додав лазерний далекомір і тепловізор. У Війні Судного дня танк воював в ізраїльських бригадах на Синаї і Голанах. У 1991 році морська піхота США ввела в Кувейт понад двісті M60A1. Сьогодні сотні A1 і A3 лишаються в Єгипті, Туреччині, Тайвані, Саудівській Аравії, Греції, Марокко, Таїланді. У 2025 році відкрито обговорювали встановлення на старі корпуси башт Cockerill 3105 із 105-мм гарматою, здатною пускати і ракету.
Спарений кулемет на пізніх M60 Patton — уже не «свиня», а M240 або старший Browning, залежно від країни і року. Плутати танк із кулеметом легко лише за індексом. Калібр 105 мм проти 7,62 мм, маса в десятки тонн проти десяти кілограмів, екіпаж проти обслуги з двох-трьох осіб. Окремо існує ще й британська кільцева автодорога M60 навколо Манчестера: у транспортних запитах це кільце, не зброя і не броня.
Питання, які розділяють новачка і того, хто вже міняв ствол
Одні й ті самі запити повторюються і в довідкових картках, і в суперечках навколо кінокадру з Rambo. Короткі відповіді тримаються на паспорті зброї, а не на прізвиську.
Чи стріляє M60 набоєм .308 Winchester?
Бойовий набій — 7,62×51 мм НАТО. Комерційний .308 Winchester близький за геометрією, але тиск і допуск гільзи не тотожні. Для військового кулемета штатний — NATO ball, трасуючий і бронебійний у стрічці M13. Змішувати цивільний набій із бойовою стрічкою без перевірки зброярем не варто навіть на колекційному зразку.
Чому темп нижчий, ніж в MG 42?
MG 42 на піку давав понад 1200 пострілів за хвилину і з’їдав стволи та стрічку швидше, ніж обслуга встигала носити. M60 свідомо тримали біля 550–650. Повільніша черга легше контрольована з плеча і з сошок, а набій 7,62 мм усе одно пробиває типові польові укриття краще за 5,56 мм. Ціна — менше «стіни свинцю» на ту саму секунду.
Скільки людей треба на один кулемет?
Стріляти може один. Тримати темп у бою — вже обслуга. Класична трійка: кулеметник, помічник із запасним стволом і рукавицею, підношувач набоїв. У рейнджерському взводі часів В’єтнаму збройове відділення мало три такі розрахунки. Самотній стрілець зі стрічкою на 100 набоїв — короткий епізод, не норма підтримки.
Чи стоїть M60 на озброєнні України?
У відкритих переліках операторів кулемета Україна не фігурує як штатний користувач. Литва отримувала зразки в межах допомоги на початку 2000-х. Данська, тайванська, південнокорейська і низка близькосхідних та латиноамериканських армій тримають різні варіанти довше. Якщо в кадрі з сучасної війни видно «схожий на M60» кулемет, спершу варто звірити кришку ствольної коробки, сошки і форму полум’ягасника: PKM, MG3 і M240 на силуеті теж довгі й стрічкові.
Коли зразок уже не для самостійного розбору?
Зняти кришку, перевірити стрічку і правильно поставити поршень — рівень обслуги за настановою. Тріщина коробки, розбите шептало, зірвана засувка ствола, підозра на роздуття патронника після обриву гільзи — вже зброяр. Колекційний або деактивований зразок у цивільному обігу додатково впирається в національні правила щодо автоматичної зброї. Тут межа не технічна, а юридична.
Чек-лист упізнавання, перш ніж називати кадр «шістдесяткою»
Силует кулемета на архівному фото легко сплутати з MG 42, M240 або навіть із танковим стволом у кадрі бронетехніки. Перед підписом варто пройти короткий перелік.
- Калібр і стрічка. M60 їсть 7,62×51 мм у роз’ємній ланці M13, подача зверху, зліва направо в класичній схемі кришки.
- Сошки. На ранньому зразку вони сидять на стволі разом із газовою трубкою. На E3, E4 і E6 — на коробці або газовідводі, ствол знімається окремо.
- Приклад і рукоятка. Піхотний M60 має приклад і пістолетну рукоятку. E2 і D часто без приклада, зі спареними рукоятками або електроспуском.
- Маса в кадрі. Якщо боєць несе зброю на плечі разом із довгою стрічкою, а поруч висить азбестова рукавиця, це майже напевно ранній піхотний M60, не танк і не M249.
- Рік і країна. В’єтнам, 1960–1970-ті, США і союзники — базовий M60. Морська піхота середини 1980-х — частіше E3. Данський піхотинець після 2015-го — E6 із планкою на кришці. Корпус із 105-мм гарматою — танк Patton, навіть якщо на башті теж є кулемет.
За моїм досвідом розбору архівних підписів протягом місяця роботи з фотофондами одна й та сама помилка спливала частіше за інші: дверний M60D на Huey підписували як «танковий M60», бо в кадрі був і борт, і довгий ствол. Двері гелікоптера, спарені рукоятки і кільцевий приціл відділяють авіаційний варіант і від піхотної «свині», і від 50-тонного Patton. Інколи поруч у тому самому взводі справді стояли обидва індекси — кулемет у відділенні і танк на дорозі. Тоді підпис має називати обидва, інакше читач отримає одну машину замість двох різних систем, які просто ділять число 60.
